982660106

产品分类: 扁平带状线缆
厂牌: MOLEX

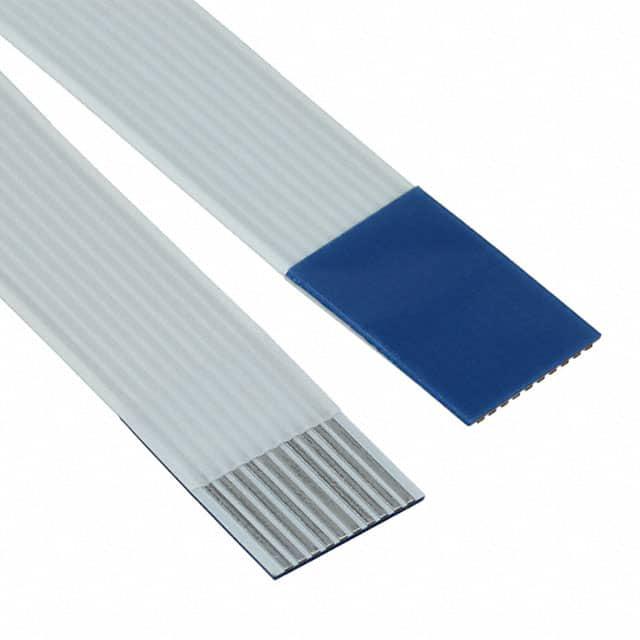

产品描述: Cable Assembly 0.15m 0.5mm 10 to 10 POS Premo Flex FFC Jumper to Premo Flex FFC Jumper PIN-PIN Premo-Flex FFC Jumper Bag
供应商型号: MX-98266-0106
供应商: TME
标准整包数: 1
MOLEX 扁平带状线缆 982660106

982660106概述

    Premo-Flex™ FFC Jumper 技术手册

    1. 产品简介


    Premo-Flex™ FFC(Flat Flexible Cable)跳线是一种灵活且耐用的电子元器件,主要用于印刷电路板(PCB)之间的连接。这些跳线在多个行业中得到广泛应用,例如汽车、消费电子、计算机、工业、医疗设备、军事和家用电器等领域。Premo-Flex™ 提供多种规格,包括不同的电缆长度、厚度和温度等级,适用于各种复杂的连接需求。

    2. 技术参数


    - 温度范围:-40°C 到 +105°C
    - 电压:最大 60V
    - 电流:0.50mm 赛道 - 最大 0.5A;1.00mm 赛道 - 最大 1.2A;1.25mm 赛道 - 最大 1.4A
    - 导体电阻:每公里 730 欧姆
    - 绝缘电阻:每公里 10 兆欧
    - 折叠测试:在 +180°C 下手动折叠 20 次,最小半径为 4.00mm
    - 环境要求:阻燃 UL 758 VW-1;符合 RoHS 和无卤素标准

    3. 产品特点和优势


    - 多样化选择:提供多种电路大小(4 至 60)、定制长度和厚度。
    - 灵活性:0.12mm 超柔电缆,适用于紧凑空间内的复杂板对板连接。
    - 高可靠性:可承受高达 900,000 次循环,远高于普通跳线的 6,000 次。
    - 易于组装:符合行业标准的 ZIF 连接器要求,便于在难以触及的应用中进行组装。
    - 环保:符合 REACH 认证要求,不含有害物质。

    4. 应用案例和使用建议


    - 汽车行业:用于车载娱乐系统、LCD 显示屏、键盘、移动装置等。
    - 消费电子:应用于机顶盒、摄像机、等离子显示器等。
    - 计算机:笔记本电脑、打印机、扫描仪、键盘、液晶面板。
    - 工业和医疗设备:控制面板、手术灯等。
    使用建议:
    - 在高温环境下使用时,确保电缆厚度和温度等级匹配。
    - 在连接多层板时,使用 Type A 或 Type D 接触布局,以适应不同类型的 ZIF 连接器。

    5. 兼容性和支持


    Premo-Flex™ FFC 跳线可以与各种 ZIF 和非 ZIF 连接器兼容,适用于不同的应用场景。Molex 提供全方位的技术支持,包括原型设计、定制开发和售后服务。

    6. 常见问题与解决方案


    - 问题 1:如何选择正确的电缆厚度?
    - 解决方案:根据具体应用的需求选择合适的电缆厚度。0.12mm 适合紧凑空间,0.22mm 和 0.27mm 更适用于普通应用。

    - 问题 2:如何处理高温度环境下的连接?
    - 解决方案:选择具有高耐温等级的电缆,如 0.50mm 赛道的 105°C 等级,确保在高温环境下的稳定运行。

    7. 总结和推荐


    Premo-Flex™ FFC 跳线是一款高度灵活且可靠的电子元器件,特别适合在复杂环境中进行 PCB 连接。其多样化的规格、高可靠性和易用性使其成为市场上的一款优秀产品。强烈推荐在需要高灵活性和耐用性的应用中使用 Premo-Flex™ FFC 跳线。更多详细信息请访问 [Molex 官网](http://www.molex.com/product/premoflexffc-fpc.html)。

982660106参数

参数
长*宽*高 152.4mm(长度)*5.5mm(高度)
零件状态 在售
包装方式 散装
