436500605

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 6pin 8.5A 760nm 金 黑色 通孔安装 5.5626mm(宽度)
供应商型号: AV-A-MLX436500605
供应商: Avnet
标准整包数: 98

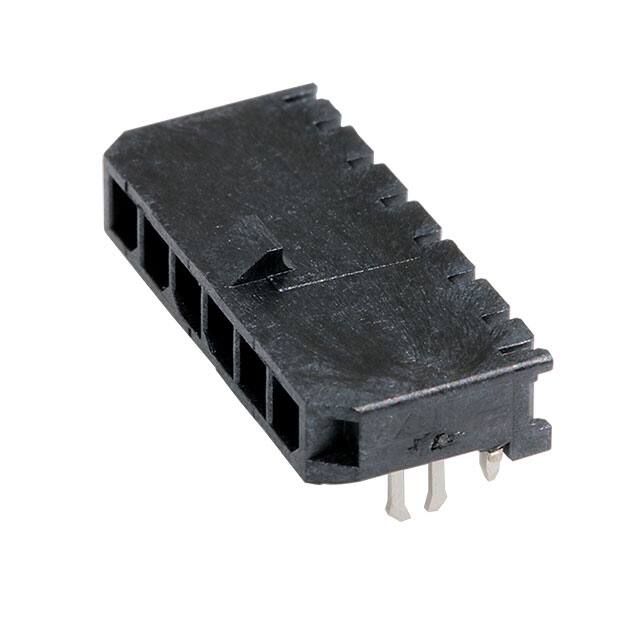

MOLEX 矩形连接器 - 针座 - 公插针 436500605

436500605概述


    产品简介


    本产品是一款Micro Fit(3.0)系列的直角穿孔式连接器,专为单排引脚设计。该连接器广泛应用于电子设备中,用于连接不同电路板或模块之间的线路。由于其独特的设计,它能够提供高效稳定的连接,并且具有良好的机械强度和电气性能,适用于多种场合。

    技术参数


    - 尺寸单位:毫米(mm)
    - 引脚间距:3.0 mm
    - 外形尺寸:
    - A尺寸:13.30 mm
    - B尺寸:16.30 mm
    - C尺寸:12.30 mm
    - 终端材料:黄铜合金
    - 外壳材料:液晶聚合物,填充玻璃纤维,UL94V-0阻燃等级,颜色为黑色
    - 表面处理选项:
    - A:0.000060(0.00152)毫米厚的哑光锡镀层,底层为0.000050(0.00127)毫米镍镀层
    - B:接触区域为0.000015(0.00038)毫米选择金镀层,焊脚为0.000100(0.00254)毫米选择哑光锡镀层,整体为0.000050(0.00127)毫米镍镀层
    - C:接触区域为0.000030(0.00076)毫米选择金镀层,焊脚为0.000100(0.00254)毫米选择哑光锡镀层,整体为0.000050(0.00127)毫米镍镀层
    - D:0.000100(0.00254)毫米哑光锡镀层,底层为0.000050(0.00127)毫米镍镀层

    产品特点和优势


    - 高性能连接:采用3.0 mm的引脚间距设计,能够提供稳定可靠的电气连接,确保电路板之间信号传输的准确性。
    - 材料耐用性:外壳材料选用液晶聚合物并填充玻璃纤维,使其具备优异的机械强度和耐热性能,适合长期使用。
    - 多样化表面处理选项:提供了多种表面处理方式,以适应不同的应用需求,增强产品的可靠性和稳定性。
    - 环保合规:UL94V-0阻燃等级,符合国际环保标准,使用更加安全。

    应用案例和使用建议


    该连接器通常用于工业控制设备、通信设备、计算机周边设备等场景,可以有效连接各类电路板,提升系统的整体性能。在使用过程中,建议将引脚放置于距离印刷电路板边缘不超过10.16 mm的位置,以避免接插件与PCB之间的干扰。同时,为了达到最佳固定效果,焊接时建议使用通孔,并通过焊接来加固。

    兼容性和支持


    该连接器与Micro Fit(3.0)插座系列43645兼容,可以实现高效的互连。制造商提供标准的托盘包装,型号为PK-70873-0321。同时,厂家提供详尽的技术支持,确保客户在安装和使用过程中得到有效的帮助。

    常见问题与解决方案


    1. 问题:接插件与PCB之间出现干涉。
    解决方案:确保引脚位置距离PCB边缘不超过10.16 mm。
    2. 问题:连接不稳定,信号传输不良。
    解决方案:检查焊点是否牢固,必要时重新焊接,并确保引脚放置位置正确。
    3. 问题:引脚接触不良。
    解决方案:更换新的接插件,确保表面处理得当。

    总结和推荐


    综上所述,该Micro Fit(3.0)系列直角穿孔式连接器具有高性能、高可靠性、多样化表面处理等优势,特别适合需要稳定电气连接的应用场合。经过一系列测试验证,该产品性能优越,使用体验良好。因此,强烈推荐在相关电子设备中使用该连接器。

436500605参数

参数
类型 Header,Locking Ramp
额定电流 8.5A
间距-配接 3mm
针脚数 6pin
排数 1
触头镀层厚度 - 配接 760nm
颜色 黑色
触头镀层 - 配接
防护等级 -
长*宽*高 5.5626mm(宽度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

436500605厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500605数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500605 436500605数据手册

436500605封装设计

查看详情并下载
Symbol
Footprint
3D Model
