0638190100

产品分类: 线缆工具
厂牌: MOLEX

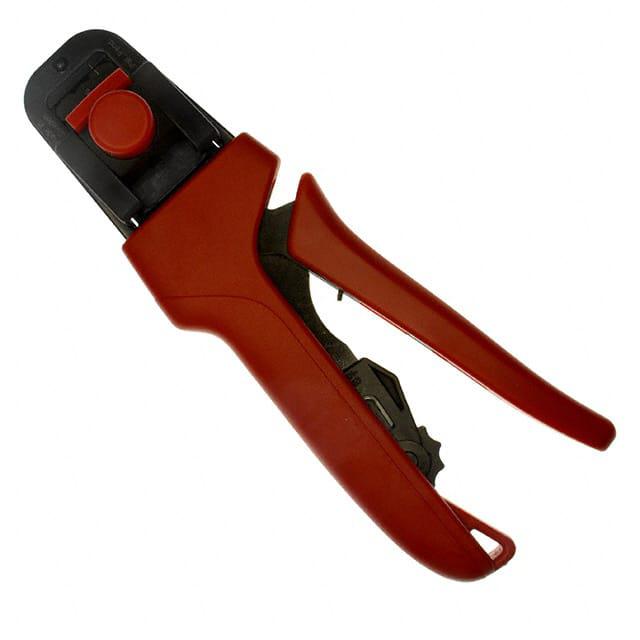

产品描述: Molex 手动压线钳 PremiumGrade系列, 用于压接接线端子, 适合MicroBlade Connector Contacts, Milli-Grid Connector Contacts
供应商型号: UA-0638190100
供应商: 海外现货
标准整包数: 1
MOLEX 线缆工具 0638190100

0638190100概述


    产品简介


    手动手动压线钳适用于Milli-Grid™和MicroBlade接线端子,特别设计用于24-30 AWG导线的压接工作。这类工具主要用于电子制造业中,为终端设备提供可靠的连接,尤其适用于需要高精度压接的应用场景。

    技术参数


    - 适用范围:Milli-Grid™和MicroBlade接线端子,24-30 AWG导线
    - 尺寸规格:
    - 导体压接:0.20-0.05平方毫米
    - 绝缘压接:0.8-1.4毫米(0.031-0.55英寸)
    - 压接高度:1.3-1.8毫米(0.051-0.071英寸)
    - 操作要求:
    - 钳口完全闭合后,导体压接宽度应在0.58-0.68毫米之间
    - 绝缘压接宽度应在1.03-1.04毫米之间
    - 拉力测试:24 AWG导线的拉力应在29.4牛顿以上(约6.6磅)

    产品特点和优势


    - 全周期棘轮机构:确保每次压接都达到完整标准。
    - 人体工学软握柄:操作舒适,减轻长时间使用时的手部疲劳。
    - 精准定位:通过终端定位器和止档线准确控制压接位置。
    - 适应左右手:右利手或左利手用户都能轻松操作。
    - 合规性:符合IPC/WHMA A-620 Class 2标准和RoHS标准。

    应用案例和使用建议


    应用案例:该手动压线钳广泛应用于消费电子、医疗设备和汽车制造等行业。例如,在生产线上用于快速安装接线端子,确保每根导线连接稳定可靠。
    使用建议:
    - 确保导线端子插入正确位置并紧贴止档线,避免过度或不足的压接。
    - 使用过程中定期检查和维护,确保工具处于最佳状态。
    - 在某些粗导线情况下,可能需要先将工具部分打开,再进行压接操作。

    兼容性和支持


    - 兼容性:仅限于Molex品牌的Milli-Grid™和MicroBlade接线端子。
    - 支持服务:如有任何疑问或需要技术支持,可访问Molex官网或联系客服热线获得帮助。

    常见问题与解决方案


    - 问题1:如何更换定位器?
    - 解决方案:按说明书步骤逐步更换,确保定位器正确安装并锁定。

    - 问题2:如果工具卡住怎么办?
    - 解决方案:不要强行开闭工具,通过按下释放杠杆轻松打开工具。

    总结和推荐


    综上所述,该手动手动压线钳具备全面的技术规格和优越的使用体验,适用于多种电子制造业应用场合。产品符合行业标准,操作简便且维护简单,建议在对压接质量有较高要求的场景下使用。无论是初次使用者还是资深操作员,都能轻松掌握和使用这款工具。

0638190100参数

参数
零件状态 停产
包装方式 袋装

0638190100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0638190100数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 0638190100 0638190100数据手册
