2174661043

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1061 0.6m 16AWG Wire to Board to Wire to Board 4 POS F Crimp Ultra-Fit Bag
供应商型号: 900-2174661043-ND
供应商: Digi-Key
标准整包数: 1

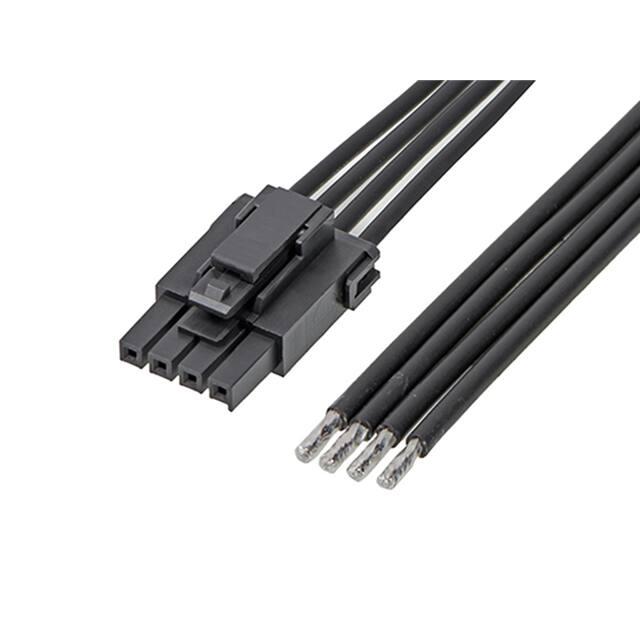

MOLEX 矩形线缆 2174661043

2174661043概述

    # Ultra-Fit Tangless Female-to-Pigtail Cable Assembly 技术手册

    产品简介


    Ultra-Fit Tangless Female-to-Pigtail Off-the-Shelf (OTS) 电缆组件是一款高性能的电力与信号电缆组件,属于Molex公司的Ultra-Fit Power Connectors系列。该产品专为电源及线对板连接设计,提供可靠的电气连接解决方案。其主要特征包括超低插拔力设计、高导电性材料和卓越的环境适应能力。广泛应用于消费电子、工业控制、通信设备和汽车电子等领域。
    主要功能
    - 支持大电流传输(最大14A)
    - 提供高达600V的电压等级
    - 具备防误插设计,确保安全连接
    - 线缆长度为600mm,适用于紧凑空间应用
    应用领域
    - 消费电子产品(如笔记本电脑、平板电脑)
    - 工业自动化设备
    - 通信基站和服务器
    - 汽车电子系统

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数类别 | 技术规格 |

    | 产品型号 | 2174661043 |
    | 额定电压 | 600V AC (RMS)/DC |
    | 额定电流 | 最大14.0A |
    | 连接电路数量 | 4 circuits |
    | 插针间距 | 3.50mm |
    | 电缆长度 | 600.00mm |
    | 工作温度范围 | -40°C 至 +85°C |
    | 接触件材料 | 高导电性铜 |
    | 接触件镀层 | 锡镀层 |
    | 绝缘体材料 | 尼龙 |
    | 包装方式 | 袋装 |
    | 认证标准 | REACH、RoHS、IEC-62474 |

    产品特点和优势


    独特功能
    1. 低插拔力设计:减少操作时的阻力,提高插拔效率。
    2. 高强度连接:采用高性能金属材料,确保长期稳定运行。
    3. 环保认证:符合RoHS和REACH标准,绿色无害。
    4. 防误插保护:锁定机制防止错误连接,提升安全性。
    市场竞争力
    - 出色的性价比:在同类产品中具有明显的成本优势。
    - 广泛适用性:适用于多种复杂的工作环境。
    - 优质服务:制造商提供完善的售后和技术支持。

    应用案例和使用建议


    应用案例
    - 消费电子产品:作为便携式设备的供电接口,支持快速充电。
    - 工业自动化:用于工业控制柜内部的布线连接。
    - 通信设备:满足数据中心服务器间的数据传输需求。
    使用建议
    1. 在安装前检查电缆长度是否适合目标应用。
    2. 确保所有接触点清洁无损,以保障良好电接触。
    3. 根据具体环境选择合适的防护措施(如防尘罩)。
    4. 定期检测电缆状态,及时更换老化部件。

    兼容性和支持


    兼容性
    - 与Ultra-Fit Power Connectors系列其他组件高度兼容。
    - 可轻松集成到现有系统中,无需额外适配器。
    厂商支持
    - 提供详细的用户手册和技术文档。
    - 设立全球客服中心,随时解答客户疑问。
    - 定期更新产品版本以应对市场需求变化。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时出现卡顿 | 清理接触面杂质,确保干净无阻 |
    | 接触不良 | 检查焊接质量,重新焊接 |
    | 电缆过热 | 减少负载电流或改善散热条件 |
    | 外观损伤 | 更换新电缆组件 |

    总结和推荐


    综合评估
    Ultra-Fit Tangless Female-to-Pigtail电缆组件以其高可靠性、易用性和环保特性脱颖而出。它不仅满足了现代电子设备对高性能连接的需求,还通过严格的行业认证提升了整体品质。无论是日常使用还是苛刻环境下运行,这款产品都表现出色。
    推荐意见
    我们强烈推荐此产品用于需要稳定电力传输和信号连接的应用场合。对于追求高效能、低成本的项目,Ultra-Fit系列产品无疑是一个明智的选择。

2174661043参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 袋装

2174661043厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2174661043数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2174661043 2174661043数据手册

2174661043封装设计

查看详情并下载
Symbol
Footprint
3D Model
