0500588100

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 母端子, PicoBlade系列, 最大0.08mm², 最小0.03mm²
供应商型号: H-0500588100
供应商: 国内现货
标准整包数: 1

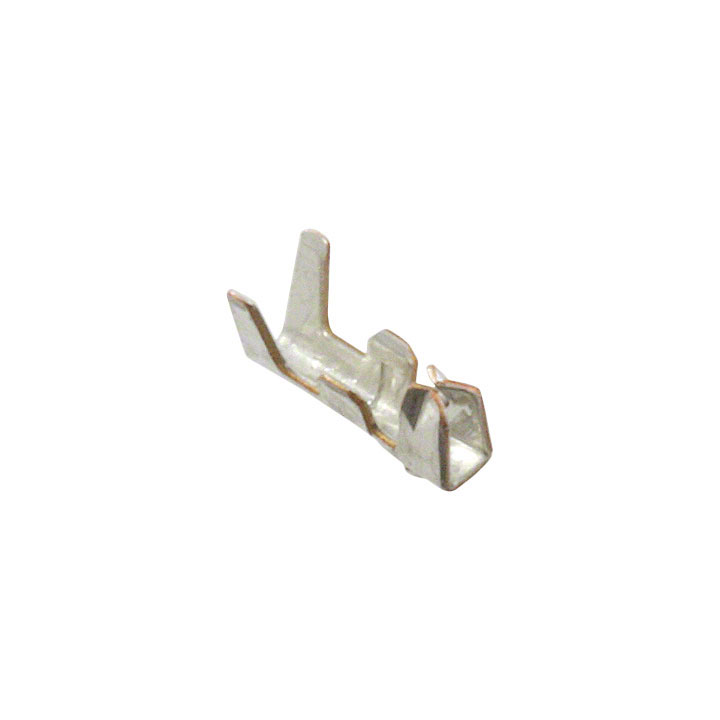

MOLEX 矩形连接器 - 触头 0500588100

0500588100概述

    1.25mm PITCH WIRE TO WIRE CONNECTOR 技术手册解析

    1. 产品简介


    本技术手册涵盖了Molex公司生产的1.25mm间距的线对线连接器系列。这类连接器主要用于电力传输和信号传递,在消费电子、工业自动化和通信设备等领域有着广泛的应用。该系列连接器包括Male Terminal(公端子)、Female Terminal(母端子)、Plug Housing(插头壳体)和Receptacle Housing(插座壳体)等组成部分,均采用无铅材料制成,符合RoHS标准。

    2. 技术参数


    1. 额定电压:125V(交流/直流)
    2. 绝缘外径:最大1.04mm
    3. 最大电流:
    - AWG #26:1.0A
    - AWG #28:1.0A
    - AWG #30:1.0A
    - AWG #32:0.8A
    4. 工作温度范围:-40℃ ~ +85℃
    5. 电气性能:
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小100兆欧姆
    - 耐电压:AC 250V,无击穿现象
    6. 机械性能:
    - 插拔力:2-5.5牛顿(最大值)
    - 压接拉脱力:0.3-1.0kgf(最小值)
    7. 环境性能:
    - 温度循环:-55℃至+105℃,5次循环
    - 冷热冲击:-40℃至+85℃
    - 盐雾测试:35℃,48小时暴露
    - SO2气体测试:40℃,24小时暴露
    - NH3气体测试:40分钟暴露

    3. 产品特点和优势


    这款1.25mm间距线对线连接器具有以下优势:
    - 可靠性高:经过多次机械和环境性能测试,确保在各种极端条件下稳定运行。
    - 适用范围广:适用于广泛的温度范围和多种环境条件,如高低温、盐雾和气体腐蚀环境。
    - 安全性好:高绝缘电阻和低接触电阻设计,减少电火花风险。
    - 易用性强:标准化设计,便于集成到各种电路板和设备中。

    4. 应用案例和使用建议


    - 消费电子产品:适用于笔记本电脑、平板电脑、手机等设备的内部连接。
    - 工业自动化:适用于工业机器人、控制面板等设备的线路连接。
    - 通信设备:适用于服务器、交换机等通信设备内部布线。
    使用建议:
    - 在使用前,需按照规定的存储条件妥善保管连接器,避免过高的温度和湿度。
    - 在进行压接操作时,使用推荐的压接工具,以确保压接质量和连接器性能。
    - 定期检查连接器的物理外观和电气性能,确保其正常工作。

    5. 兼容性和支持


    该系列连接器与其他同类产品具有良好的兼容性,可在不同类型的线缆上使用。Molex公司提供了详细的技术文档和安装指南,确保客户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查压接是否完好,必要时重新压接。
    - 问题2:插拔力过大
    - 解决方案:检查是否有异物阻碍,必要时清洁连接器。
    - 问题3:耐电压测试失败
    - 解决方案:检查绝缘层是否损坏,更换受损部件。

    7. 总结和推荐


    综上所述,1.25mm间距线对线连接器具有卓越的电气和机械性能,能够在各种恶劣环境中可靠工作。其广泛应用范围和可靠的质量使其成为许多行业不可或缺的组件。强烈推荐此款连接器用于需要高稳定性和高性能的应用场合。

0500588100参数

参数
触头镀层
触头端接 压接
触头镀层厚度 900nm
类型 Connector Power
线规 28-32 AWG
长*宽*高 3.3mm(长度)*1.35mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,袋装

0500588100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0500588100数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0500588100 0500588100数据手册

0500588100封装设计

查看详情并下载
Symbol
Footprint
3D Model
