878320421

厂牌: MOLEX
产品描述: Header,Push-Pull 2mm 2 4pin 2A 760nm 金 黑色 贴片安装 6.65mm(长度)*6.3mm(高度)
供应商型号: Q-878320421
供应商: 期货订购
标准整包数: 6400

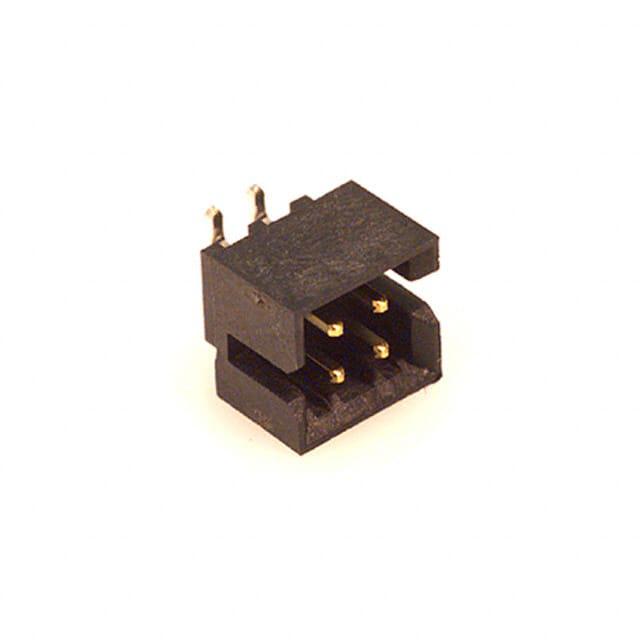

MOLEX 矩形连接器 - 针座 - 公插针 878320421

878320421概述

    MilliGrid 2mm Dual Row Shrouded Headers 技术手册

    产品简介


    MilliGrid 2mm Dual Row Shrouded Headers(简称MilliGrid连接器)是一系列高性能的双排遮蔽头插件,主要用于电路板上的线束与板载连接。这些连接器广泛应用于通信、汽车电子、工业自动化等领域,提供稳定可靠的电气连接。

    技术参数


    - 电压: 最大125V
    - 电流: 最大2.00A
    - 工作温度范围: -55°C 至 +105°C
    - 绝缘电阻: 最小1000兆欧
    - 耐压强度: 相邻端子之间1000VRMS,持续1分钟无击穿
    - 轴向负载: 每针最小850克(在焊接前)

    产品特点和优势


    1. 高可靠性: MilliGrid连接器经过严格测试,确保在恶劣环境下仍能保持电气性能。
    2. 宽工作温度范围: 适用于各种极端温度条件,增加了其在不同环境下的适用性。
    3. 防水防尘: 双排遮蔽设计提供了额外的防护,防止灰尘和水分侵入。
    4. 耐高温: 采用特殊树脂材料,适合多次回流焊工艺。

    应用案例和使用建议


    MilliGrid连接器常用于汽车仪表盘、工业控制板及通信设备等复杂系统中。例如,在一辆汽车中,它可能被用于将传感器与控制器连接起来。建议在安装过程中严格按照技术手册的要求进行操作,确保连接器不受到物理损坏,并保持良好的电气性能。

    兼容性和支持


    MilliGrid连接器与Molex的2mm Milli-Grid 2mm Grid Wire to Board Connector系列及其他相关组件完全兼容。制造商提供了详尽的技术支持文档和售后服务,以帮助用户解决安装和使用过程中的任何问题。

    常见问题与解决方案


    - Q: 连接器是否容易氧化?
    - A: 连接器采用镀金处理,具有较好的抗氧化性能。
    - Q: 如何应对湿度问题?
    - A: 连接器供货时包装在密封的干燥袋内,一旦开启,请按照手册建议时间使用或重新封装。
    - Q: 连接器是否有耐温限制?
    - A: 工作温度范围为-55°C至+105°C,适合大多数环境应用。

    总结和推荐


    MilliGrid 2mm Dual Row Shrouded Headers凭借其高可靠性、宽工作温度范围和卓越的防水防尘性能,在众多电子应用中表现出色。无论是汽车电子还是工业控制领域,这款连接器都是理想的连接解决方案。强烈推荐在需要高性能连接的场合下使用此产品。

878320421参数

参数
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 2A
间距-配接 2mm
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 760nm
排数 2
针脚数 4pin
长*宽*高 6.65mm(长度)*6.3mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878320421厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878320421数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878320421 878320421数据手册

878320421封装设计

查看详情并下载
Symbol
Footprint
3D Model
