152670325

产品分类: 扁平带状线缆
厂牌: MOLEX

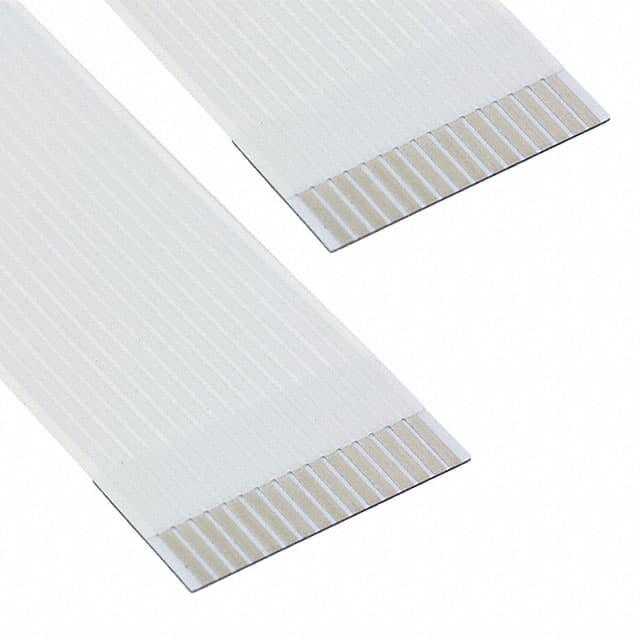

产品描述: Cable Assembly FFC Jumper Cable Polyester 16Conductors 60VAC 0.203m
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 152670325

152670325概述

    Premo-Flex™ FFC Jumper 技术手册解析

    产品简介


    Premo-Flex™ FFC跳线是Molex公司推出的一系列扁平柔性电缆(FFC)跳线产品,适用于多种行业中的印刷电路板(PCB)连接。该系列产品具有耐用、超柔韧、低成本等特点,可承受高达+105°C的工作温度。主要产品包括0.50mm、1.00mm和1.25mm三种不同的节距(pitch),并提供多种电缆厚度选择,以满足各种灵活互连的需求。

    技术参数


    - 基本规格:Premo-Flex™ FFC跳线包含0.50mm、1.00mm和1.25mm三种节距的FFC电缆。
    - 电缆厚度:有0.12mm、0.22mm和0.27mm三种不同厚度可供选择。
    - 端子类型:ZIF(零插入力)、非ZIF或LIF(低插入力)。
    - 工作温度范围:-40°C到+105°C。
    - 额定电压:最大60V。
    - 电流容量:
    - 0.50mm节距:最大0.5A
    - 1.00mm节距:最大1.2A
    - 1.25mm节距:最大1.4A
    - 绝缘电阻:最小10兆欧每千米。
    - 折叠测试:样本需要手动折叠180度,最小20个周期。
    - 使用寿命:相较于标准跳线的6,000次弯曲,Premo-Flex™的使用寿命可达900,000次。

    产品特点和优势


    - 多样化的电路尺寸:从4到60个电路的定制长度。
    - 接触区配置:可在柔性电缆的同侧或反侧进行配置。
    - 高温耐受性:最高工作温度可达+105°C。
    - 简易组装:便于在难以触及的应用环境中进行装配。
    - 额外的灵活性:0.12mm电缆厚度提供了更出色的灵活性。
    - 设计自由度高:适用于复杂布局的设计需求。
    - 符合行业标准:满足行业标准的ZIF连接器要求,以及注册评估、授权和限制化学品(REACH)的要求。

    应用案例和使用建议


    - 汽车电子:适用于车载娱乐系统、LCD显示屏、键盘、移动单元等。
    - 消费电子:适用于机顶盒、摄像机、等离子显示器等。
    - 计算机:笔记本电脑、打印机、扫描仪、键盘、液晶平板显示器等。
    - 工业设备:适用于复杂电路板间的数据传输。
    - 医疗设备:手术灯等设备的连接。
    - 家庭电器:控制面板等。
    使用建议:
    - 环境适应性:考虑到工作温度和湿度,确保安装环境符合产品规范。
    - 电路配置:根据具体应用场景选择合适的电路尺寸和电缆厚度。
    - 组装方法:推荐在易于操作的位置进行组装,尤其是对于难以触及的区域。

    兼容性和支持


    Premo-Flex™ FFC跳线兼容于Molex公司提供的各种FFC连接器。此外,Molex公司还能够根据客户的具体需求定制FFC连接器,包括Type A(同一侧)和Type D(相反侧)接触布局。

    常见问题与解决方案


    - 问题:组装过程中电缆易损坏。
    - 解决方案:在安装前检查电缆外观,避免过紧或过松的弯曲角度。

    - 问题:连接不稳定。
    - 解决方案:确认连接器正确插入并固定,使用适当的工具辅助装配。
    - 问题:信号传输不佳。
    - 解决方案:检查连接器的接触点是否有污染或损坏,更换新的连接器。

    总结和推荐


    Premo-Flex™ FFC跳线是一款高度可靠、成本效益高的柔性连接解决方案,适用于广泛的工业和消费类电子产品。其卓越的高温耐受性、长寿命和灵活的组装方式使其成为复杂电路设计的理想选择。建议在需要高性能和耐用性的场合下优先考虑使用。
    综上所述,Premo-Flex™ FFC跳线凭借其优异的技术参数、丰富的应用场景及优秀的性能表现,在多个行业中均表现出色。无论是大规模生产还是定制化需求,都能找到适合的解决方案。强烈推荐给那些寻求高效、耐用且灵活连接方案的工程师和设计师。

152670325参数

参数
长*宽*高 203.2mm(长度)
零件状态 在售
包装方式 散装

152670325厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

152670325数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 152670325 152670325数据手册

152670325封装设计

查看详情并下载
Symbol
Footprint
3D Model
