首页  >  产品百科  >  151670243

151670243

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 8Conductors 60VAC 0.305m
供应商型号: Q-151670243
供应商: 期货订购
标准整包数: 1000

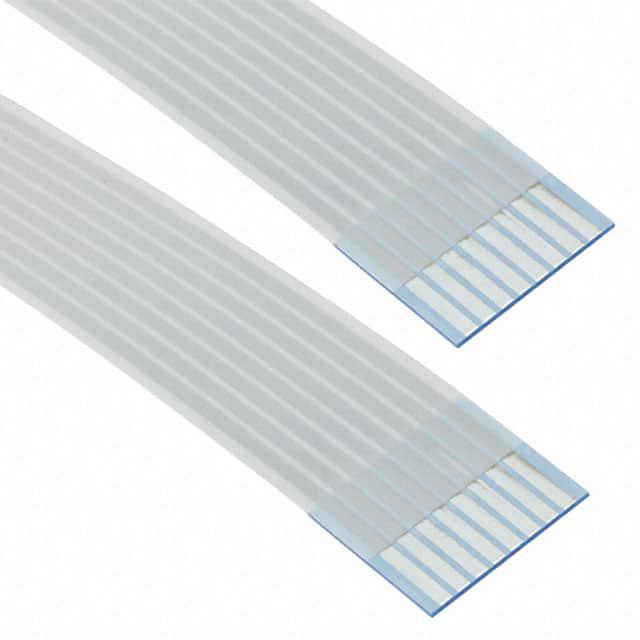

MOLEX 扁平带状线缆 151670243

151670243概述

    1.00MM CENTER FFC JUMPER CABLE (EXTRA FLEXIBLE) 高温电缆产品技术手册

    1. 产品简介


    1.00MM CENTER FFC JUMPER CABLE(1.00毫米中心FFC跳线电缆)是一种高灵活性的柔性电缆,特别适用于需要在高温环境下工作的应用场景。本产品采用了锡镀铜导体材料,提供了卓越的电气性能和物理特性。该产品广泛应用于各种消费电子设备、便携式医疗设备、汽车电子系统等领域。

    2. 技术参数


    以下是该产品的关键技术和规格参数:
    | 参数类别 | 参数名称 | 规格 |
    |
    | 导体 | 材料 | 锡镀铜导体 |
    厚度 | 0.035mm (标称值) |
    | 尺寸 | 导体数量 | N:4至99根 |
    节距 | P:1.00±0.08mm |
    间隔 | E:1.00(N-I)±0.15mm |
    总宽度 | W:1.00(N+I)±0.10mm |
    边缘宽度 | M:1.0±0.20mm |
    剥离长度 | S:2.00至10.00±0.80mm |
    | 绝缘层 | 厚度 | Ti:0.12±0.05mm |
    绝缘长度 | L:20至3999mm(公差范围视具体长度而定) |
    加强长度 | F:6.00至20.00±2.00mm |
    连接区域厚度 | Tc:0.30±0.05mm |

    3. 产品特点和优势


    - 高灵活性:采用优质材料,使电缆具有极高的弯曲半径和抗疲劳性能,适用于复杂安装空间。
    - 耐高温:工作温度范围从-40°C到+105°C,适合高温环境下的长期稳定运行。
    - 高绝缘性能:良好的绝缘材料及设计确保了出色的电气隔离能力。
    - 机械强度高:通过多次冷卷测试和磨损测试,保证了电缆在恶劣条件下的耐用性。

    4. 应用案例和使用建议


    - 消费电子:用于连接手机、平板电脑等设备内部组件。
    - 医疗设备:如便携式心电图仪等需要在狭窄空间内进行灵活布线的应用。
    - 汽车行业:汽车电子控制模块之间的信号传输。
    使用建议:
    - 确保连接时不要过度弯折或拉伸电缆,以免损坏绝缘层。
    - 在高温环境下安装时,注意保持适当的散热条件。
    - 对于多层堆叠应用,考虑电缆的弯曲半径以避免断裂。

    5. 兼容性和支持


    - 兼容性:本产品可与市面上大多数标准FFC接口兼容。
    - 厂商支持:提供详尽的技术文档和售后服务,包括技术支持和故障排查。

    6. 常见问题与解决方案


    - 问题:电缆在低温下易脆裂。
    解决办法:选择合适的工作温度区间,并在极端低温环境下采取保温措施。

    - 问题:长时间工作后电缆出现断路现象。
    解决办法:定期检查连接部位是否松动,确保所有接点紧固良好。

    7. 总结和推荐


    总体来看,这款1.00MM CENTER FFC JUMPER CABLE凭借其优异的电气特性和高可靠性,在多种应用场景中表现出色。特别是针对高温、高湿度以及机械应力环境下的需求,该产品具备显著的优势。因此,推荐在上述应用场景中优先选用此产品。

151670243参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装,袋装

151670243厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151670243数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 151670243 151670243数据手册

151670243封装设计

查看详情并下载
Symbol
Footprint
3D Model
