0151660357

产品分类: 扁平带状线缆
厂牌: MOLEX

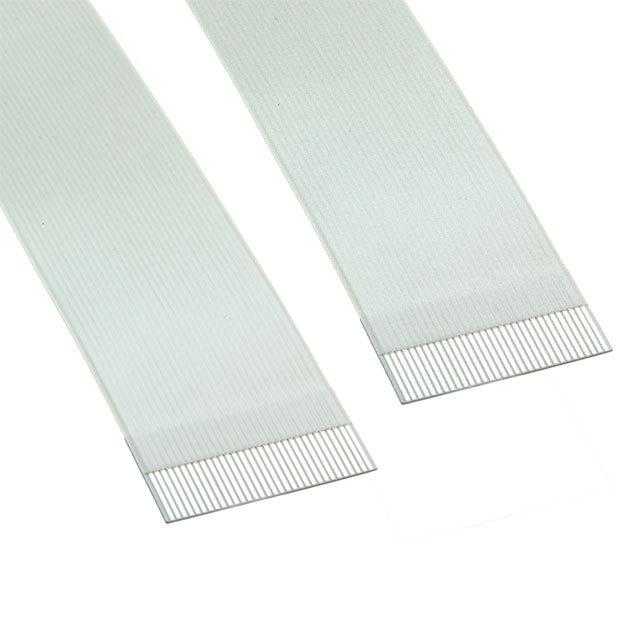

产品描述: Cable Assembly FFC Jumper Cable 32Conductors 60VAC 0.305m
供应商型号: 0151660357-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 0151660357

0151660357概述

    0.50MM PITCH FLAT FLEX CABLE (FFC) 技术手册

    1. 产品简介


    本手册详细介绍了一款名为“0.50MM中心扁平柔性电缆(FFC)”的产品,其特点为高柔韧性、耐高温(105°C)和采用镀锡铜导体。这类电缆广泛应用于消费电子、计算机配件、通信设备、汽车电子等领域,具有出色的灵活性和电气性能,适用于需要高频传输的应用场景。

    2. 技术参数


    尺寸与材料
    - 导体数量:依据销售图纸
    - 节距P:0.50 ± 0.05 mm
    - 长度E:0.50 (N-1) ± 0.07 mm
    - 总宽度W:0.50 (N+1) ± 0.06 mm
    - 导体宽度CW:0.30 ± 0.02 mm
    - 边缘宽度M:0.50 ± 0.12 mm
    - 剥线长度S:4.00 ± 0.80 mm
    - 连接区厚度Tc:0.30 ± 0.05 mm
    - 绝缘层厚度Ti:0.12 ± 0.05 mm
    - 绝缘长度L:20到60 ± 2.00 mm(根据具体情况不同)
    电气特性
    - 导体电阻:23°C时最大2200 ohms/km
    - 绝缘电阻:200 V DC下最小10 MΩ·m
    - 介质测试:200 V AC持续1分钟无放电现象
    - 连续性测试:3.0 V DC下通过0.1 mA测试
    - 电压等级:60 V AC(UL 20706标准)
    - 电流等级:0.35 A(所有导体负载情况下),最大40°C温升
    - 特性阻抗:在1 MHz下150 Ω(典型值)
    - 电容:在1 kHz下50 pF/m
    物理特性
    - 工作温度范围:-40°C至+105°C
    - 热稳定性:在136°C下持续168小时后绝缘电阻和介电强度
    - 热冲击:在-55°C和+85°C之间进行30次循环后绝缘电阻
    - 冷弯测试:在-40°C下进行96小时测试,缠绕直径3mm
    - 摩擦磨损:经过EN3475-503测试,至少10,000次摩擦
    - 可折叠性:手动折叠180°后仍保持连续性
    - 柔性寿命:100次/分钟,半径R1为5 mm时至少50万次;半径R2为10 mm时至少500万次
    - 防潮性:在60°C、95%相对湿度下持续96小时
    - 阻燃性:符合UL 758 VW-1标准

    3. 产品特点和优势


    - 高柔韧性:适用于频繁弯曲的应用场景,提高使用寿命。
    - 耐高温:105°C的工作温度范围使其适合在恶劣环境下使用。
    - 优异的电气性能:具备低电阻率和高绝缘电阻,保证信号传输的稳定性和可靠性。
    - 长期热稳定性:经过严格的热老化和热冲击测试,确保产品长期使用下的稳定性。
    - 高耐磨性:符合EN3475-503标准,具有良好的耐摩擦能力。
    - 阻燃性:符合UL 758 VW-1标准,确保使用安全性。

    4. 应用案例和使用建议


    应用案例
    这款FFC电缆广泛用于平板电脑、笔记本电脑、手机等消费电子产品中的柔性连接部分。此外,它也适用于通信设备、汽车电子等需要高频传输且体积紧凑的应用场景。
    使用建议
    - 在布线过程中,要避免电缆过度弯曲或受压,以防止导体断裂。
    - 安装时尽量减少电缆暴露在高温环境中,以延长使用寿命。
    - 在特殊应用场合下,应考虑使用加强型电缆以增加抗拉强度。
    - 对于高频信号传输,应确保接地良好,减少电磁干扰。

    5. 兼容性和支持


    该电缆与多种电子设备兼容,特别是在高频信号传输应用中表现优异。制造商提供详尽的技术支持和售后服务,包括安装指导、故障排除及更换服务等,确保用户在使用过程中得到充分保障。

    6. 常见问题与解决方案


    - Q: 如何检查电缆的绝缘电阻?
    - A: 使用兆欧表在200 V DC条件下进行测试,绝缘电阻应大于10 MΩ·m。
    - Q: 如何判断电缆是否适合高温环境?
    - A: 通过测量其在高温下的绝缘电阻和介电强度来判断,应确保其能在105°C下正常工作。
    - Q: 如何处理电缆剥线后的磨损问题?
    - A: 可以使用耐磨套管保护剥线部分,以减少磨损带来的损坏风险。

    7. 总结和推荐


    总体来看,这款0.50MM中心FFC电缆凭借其出色的电气性能、高强度和耐久性,在众多应用场合中表现出色。我们强烈推荐这款产品给那些需要高可靠性和高稳定性的应用环境。

0151660357参数

参数
长*宽*高 304.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0151660357厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0151660357数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0151660357 0151660357数据手册

0151660357封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9325 ¥ 24.7796
10+ $ 2.336 ¥ 19.7395
25+ $ 2.1898 ¥ 18.5039
50+ $ 2.008 ¥ 16.8047
100+ $ 1.912 ¥ 16.0014
250+ $ 1.7923 ¥ 14.9993
500+ $ 1.7067 ¥ 14.2833
1000+ $ 1.6253 ¥ 13.6017
3000+ $ 1.5042 ¥ 12.5879
库存: 105
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.77
