460152006

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 20pin 13A 2.54μm 锡 通孔安装 43.2mm(长度)*20mm(高度)
供应商型号: Q-460152006
供应商: 期货订购
标准整包数: 1680

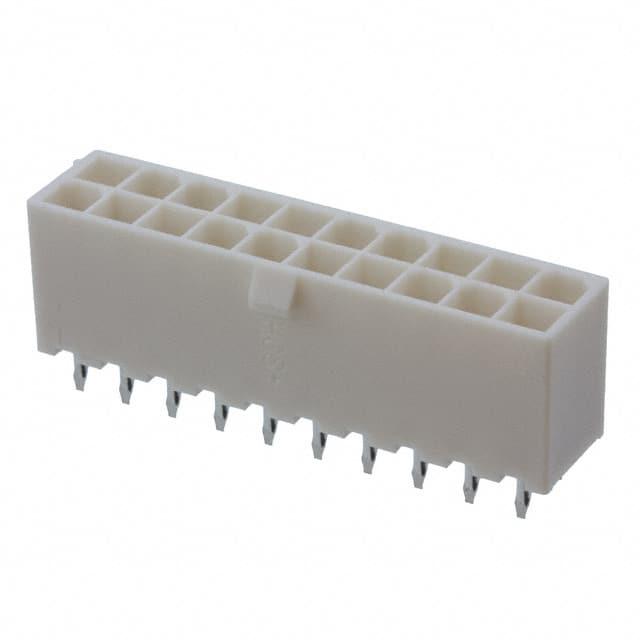

MOLEX 矩形连接器 - 针座 - 公插针 460152006

460152006概述

    # Mini-Fit Plus HCS 系列连接器技术手册

    产品简介


    Mini-Fit Plus HCS 系列连接器是 Molex Electronic Technologies, LLC 推出的一款高性能双排直插式连接器,广泛应用于工业控制、通信设备及消费电子等领域。该系列连接器提供多种配置选项,支持从 2 到 12 的电路尺寸(ckt size),能够满足不同应用场景的需求。其设计紧凑,支持高密度布线,同时具备优异的机械稳定性和电气性能。
    主要功能
    - 双排直插式设计,适合多种电路板安装。
    - 支持多种材料和镀层选择,满足不同的应用场景需求。
    - 兼容性强,可与其他 Mini-Fit 系列连接器配合使用。
    应用领域
    - 工业自动化设备
    - 通信网络设备
    - 消费类电子产品
    - 医疗设备

    技术参数


    | 参数项 | 描述 |

    | 电路尺寸 | 2 至 12 |
    | 端子材料 | 铜合金 |
    | 端子电镀 | 姜金镀层 (.000030"/.00080" min.) 或锡镀层 (.000100"/.00254" min.) |
    | 阻燃等级 | UL 94V-0 或 UL 94V-2 |
    | 端子间距 | 间隔符合行业标准 |
    | 最小弯曲半径 | 不小于 5 mm |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    1. 高度灵活性:支持多种材料(尼龙 6/6)和电镀方式,适应不同客户的特殊要求。
    2. 抗磨损设计:镀金端子显著提高接触可靠性,减少长期使用的接触损耗。
    3. 高电流承载能力:端子经过优化设计,可在较大范围内承载电流,适用于高负载场景。
    4. 环境友好:采用环保材料制造,符合 RoHS 标准,对环境无害。
    5. 模块化设计:支持自定义选配,以满足特定项目需求。

    应用案例和使用建议


    应用案例
    Mini-Fit Plus HCS 系列连接器被广泛用于通信设备的 PCB 连接。例如,在工业交换机中,其高密度设计能够有效节省空间,而可靠的连接性能确保了设备在长时间运行中的稳定性。
    使用建议
    - 在使用时,确保电路完全断电后再进行插拔操作,以避免损坏连接器。
    - 若需额外固定,可考虑添加定位销来增强机械稳定性。
    - 注意检查环境条件是否满足工作温度范围,避免因过热或过冷导致性能下降。

    兼容性和支持


    Mini-Fit Plus HCS 系列连接器与 Mini-Fit 系列其他型号兼容,能够轻松替换或扩展现有系统。MoLEX 提供全面的技术支持和售后保障,包括产品培训、样品提供和技术文档更新服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固插入 | 检查端子是否有灰尘或异物阻塞 |
    | 插入后接触不良 | 确保插入方向正确并用力按压到位 |
    | 连接器外壳颜色不符合预期 | 查看产品订单是否包含“HCS+”标记 |

    总结和推荐


    Mini-Fit Plus HCS 系列连接器凭借其模块化设计、高可靠性及多样化的配置选项,成为工业和消费级电子市场的理想选择。它在保证良好性能的同时,还能满足客户对成本效益的需求。无论是开发新产品还是升级现有设备,这款连接器都值得推荐。
    综上所述,我们强烈推荐 Mini-Fit Plus HCS 系列连接器作为高性能连接解决方案的首选。如果您需要进一步技术支持或定制化服务,请随时联系 MoLEX 客户支持团队。

460152006参数

参数
颜色 -
针脚数 20pin
排数 2
间距-配接 4.2mm
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
额定电流 13A
长*宽*高 43.2mm(长度)*20mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

460152006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

460152006数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 460152006 460152006数据手册

460152006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1680+ ¥ 14.3303
库存: 168000
起订量: 1680 增量: 1680
交货地:
最小起订量为:1680
合计: ¥ 24074.9
