2043130018

产品分类: 端子 - 专用端子
厂牌: MOLEX
产品描述: Coeur Cst High Current Female Socket, Press Fit, 3.40mm Diameter, With 1.00mm Float
供应商型号: TS-2043130018
供应商: 海外现货
标准整包数: 1

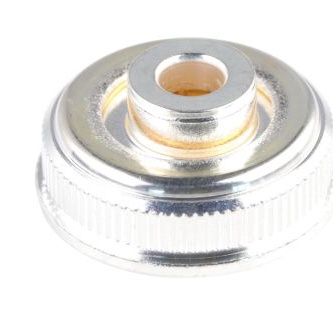

MOLEX 端子 - 专用端子 2043130018

2043130018概述

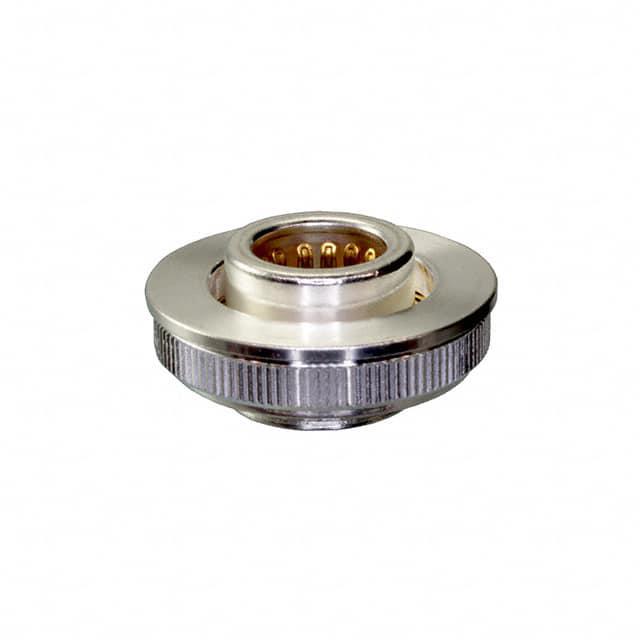

    Sentrality 3.40mm Top-entry, Knurled Press-fit Socket Assembly

    产品简介


    Sentrality系列的3.40mm顶入式压接式插座组件是专为高电流和高电压应用设计的高性能电子元器件。该产品采用精磨螺纹设计,具备自对准能力(±1.00mm),适用于板到板、母线到板等多种连接需求,尤其适合在电力传输和分配系统中使用。

    技术参数


    - 基本规格:
    - 产品型号:2043130018
    - 序列号:204313
    - 状态:活跃
    - 类别:PCB插头和插座
    - 电气特性:
    - 最大电流:75.0A
    - 最大电压:600V
    - 物理特性:
    - 针直径:3.40mm
    - 插拔循环次数:200次
    - 自对准能力:±1.00mm
    - 工作温度范围:-40°C至+125°C
    - 包装方式:托盘包装
    - 插接方向:顶入式
    - 材料:
    - 插接金属:铜合金
    - 插接镀层:接触面镀金
    - 终端镀层:焊接面镀银
    - 极化方式:无极化

    产品特点和优势


    - 高可靠性:75.0A的最大电流和600V的最大电压使得Sentrality组件能够应对高压和高电流的应用需求。
    - 精确的自对准能力:±1.00mm的自对准能力确保了即使在公差较大的情况下,也能实现稳定可靠的连接。
    - 广泛的适用性:适用于各种电路板连接,特别是高功率应用场合。
    - 耐高温性能:能够在-40°C至+125°C的极端温度范围内工作,适合各种恶劣环境下的使用。

    应用案例和使用建议


    Sentrality 3.40mm顶入式压接式插座组件适用于多种场景,例如:
    - 板到板连接:用于数据中心、通信设备等。
    - 母线到板连接:适用于光伏逆变器、风力发电机组等电源转换设备。
    使用建议:
    - 散热管理:在高电流应用时,需要考虑适当的散热措施以避免过热现象。
    - 安装工艺:严格按照制造商提供的安装指南进行安装,确保压接质量,减少接触电阻。

    兼容性和支持


    Sentrality组件与其他同类产品具有良好的兼容性,能够满足各种不同类型的连接需求。厂商提供详细的技术文档和支持服务,帮助客户在使用过程中解决各类问题。

    常见问题与解决方案


    - 问题1:组件在高电流应用时出现温升过高。
    - 解决方案:增加散热片或改善散热环境,确保足够的散热空间。
    - 问题2:安装过程中插针损坏。
    - 解决方案:仔细按照说明书进行安装,检查插针是否有损伤,并在安装前确保插针干净且无损伤。


    总结和推荐


    Sentrality 3.40mm顶入式压接式插座组件凭借其高可靠性和广泛的应用范围,在高压和高电流环境中表现卓越。无论是数据中心还是可再生能源系统,它都是理想的选择。鉴于其高电流承载能力和稳定的连接性能,强烈推荐使用这款产品。

2043130018参数

参数
零件状态 在售
包装方式 盒装,托盘

2043130018厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2043130018数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 专用端子 MOLEX 2043130018 2043130018数据手册

2043130018封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 8.9718 ¥ 76.2603
40+ $ 8.7666 ¥ 74.5161
84+ $ 8.5956 ¥ 73.0626
库存: 240
起订量: 27 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1906.5
