2147551083

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1061 0.6m 18AWG Wire to Board to Wire to Board 8 to 8 POS F-F Crimp-Crimp Bag
供应商型号: 900-2147551083-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2147551083

2147551083概述

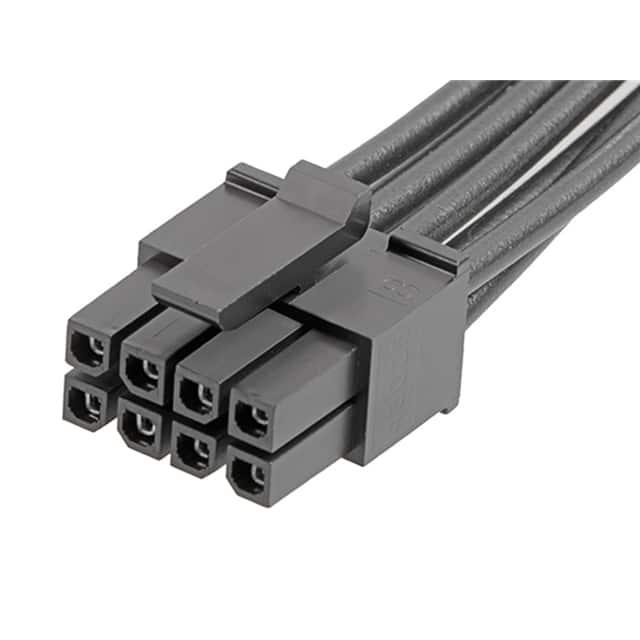

    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) Cable 技术手册

    1. 产品简介


    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) Cable 是一款适用于多种电源和信号传输应用的离散电线组件。此电缆组件具有双行结构,总长600.00毫米,锡(Sn)镀层,8个电路,黑色树脂外壳。它专为线对板和线对线连接而设计,广泛应用于电源系统中。Micro-Fit 3.0 连接器系统采用 Micro-Fit 3.0 连接器,在工业自动化、消费电子、汽车电子等领域均有广泛应用。

    2. 技术参数


    - 产品系列:214755
    - 描述:Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female 离散电线组件,双行结构,600.00毫米长度,锡(Sn)镀层,8个电路,黑色树脂
    - 应用:电源,线对板,线对线
    - 配置:两端均为 Micro-Fit 3.0 连接器
    - 电流 - 最大值:8.5A
    - 电压 - 最大值:300V AC/DC
    - 电缆长度:600.00毫米
    - 电路数(已加载):8
    - 电路数(最大值):8
    - 颜色:黑色树脂
    - 插头类型:母型-母型
    - 锁紧机制:与配合零件锁定
    - 接口间距:3.00毫米
    - 焊接层最小厚度(接触):1.016微米
    - 镀层最小厚度(端接):1.016微米
    - 绝缘直径:1.85毫米(最大)
    - 电线尺寸(AWG):18
    - 电线类型:UL 1061

    3. 产品特点和优势


    - 紧凑设计:Micro-Fit 3.0 连接器系统具有紧凑的设计,适用于空间受限的应用场合。
    - 高可靠性:提供高达8.5A的电流和300V AC/DC的电压,确保稳定可靠的电力传输。
    - 锁紧机制:连接器带有锁紧机构,确保连接牢固,减少意外松脱的风险。
    - 广泛的兼容性:可以与多种 Micro-Fit 3.0 连接器适配,具有广泛的互换性。
    - 耐用材料:采用磷青铜材料和尼龙树脂,具有良好的机械强度和耐腐蚀性。

    4. 应用案例和使用建议


    - 工业自动化:在自动化生产线中用于连接传感器、执行器和其他控制装置,确保数据和电力的高效传输。
    - 消费电子:用于智能家电、平板电脑和笔记本电脑内部布线,提高设备的整体可靠性和稳定性。
    - 汽车电子:适用于车内多路通信系统,确保信号传输的稳定性和可靠性。

    使用建议:
    - 正确的安装方式:确保电线正确压接在端子上,并使用适当的工具进行压接操作。
    - 环境适应性:考虑到不同的工作环境,可以选择符合特定标准的电缆(如低卤素或RoHS合规)以满足特殊需求。

    5. 兼容性和支持


    - 兼容性:此产品可以与 Micro-Fit 3.0 双排插座(型号43020)、Micro-Fit 3.0 双排端子(型号43045)和 Micro-Fit 3.0 双排测试插件(型号44242)配合使用。
    - 支持:Molex公司提供详尽的技术文档和客户支持服务,包括产品规格书、应用指南和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:连接器容易松动?
    - 解决方案:检查锁紧机构是否正常工作,确保电线正确安装并压接牢固。
    - 问题2:信号传输不稳定?
    - 解决方案:检查电线规格和长度是否符合要求,确认终端焊接层的厚度达到规定标准。
    - 问题3:连接器过热?
    - 解决方案:确保负载电流不超过额定值,检查环境温度是否超出允许范围,并选择合适的电线材料。

    7. 总结和推荐


    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) Cable 是一款高可靠性、紧凑且广泛适用的电缆组件,特别适合在电力和信号传输方面有严格要求的应用场合。其锁紧机制和宽泛的兼容性使其在市场上具有较强的竞争力。综上所述,推荐使用这款电缆组件以确保系统运行的稳定性和可靠性。

2147551083参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 袋装

2147551083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2147551083数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2147551083 2147551083数据手册

2147551083封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8256 ¥ 57.6763
10+ $ 5.589 ¥ 46.7726
25+ $ 5.2383 ¥ 43.8378
50+ $ 4.988 ¥ 41.7437
100+ $ 4.75 ¥ 39.7515
250+ $ 4.4526 ¥ 37.2628
500+ $ 4.2402 ¥ 35.4852
1000+ $ 4.038 ¥ 33.7931
2500+ $ 3.7855 ¥ 31.68
库存: 170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.67
