541044033

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距40p FPC连接器, Easy-On系列, 单排, 焊接
供应商型号: MX-54104-4033
供应商: TME
标准整包数: 1

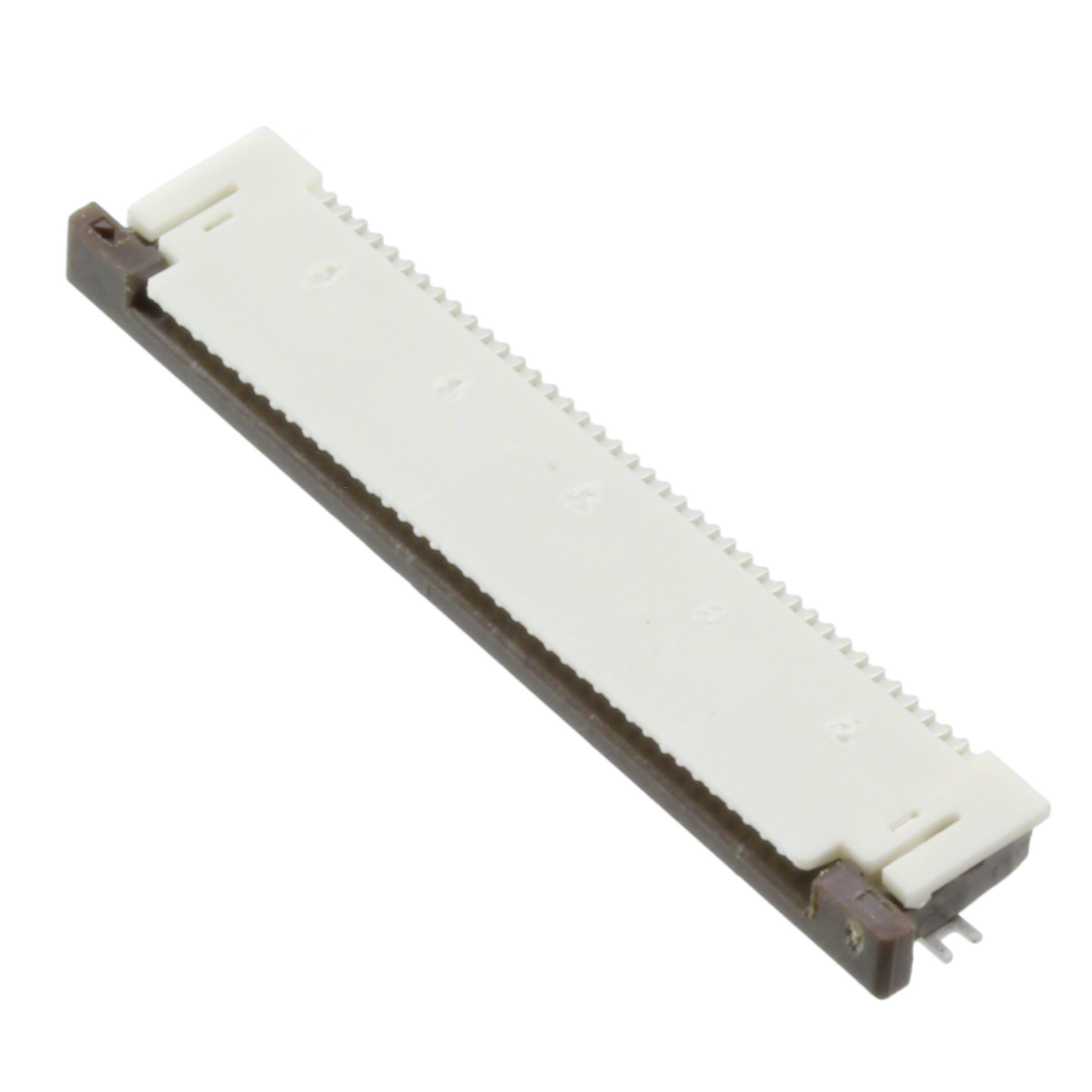

MOLEX FFC/FPC连接器 541044033

541044033概述

    电子元器件产品技术手册解析

    产品简介


    Easy-On FFC/FPC连接器是一种专为柔性扁平电缆(FFC)和柔性印刷电路板(FPC)设计的接口解决方案。其核心功能在于提供稳定、高效的电气连接,适用于移动设备、消费电子产品、医疗设备等多个领域的关键应用。

    技术参数


    - 电路数: 40个电路
    - 接触方式: 顶部接触
    - 滑动器类型: 滑动式
    - 接插次数耐久性: 最大20次
    - 温度范围: -40°C至+85°C
    - 最大电流: 0.5A
    - 最高电压: 50V
    - 接插高度: 2.00mm
    - 排数: 1排
    - 引脚长度: 2.00mm
    - 材料: 镍磷青铜,锡银铋镀层
    - 树脂材料: 尼龙
    - 阻燃等级: 94V-0
    - 极化方式: 对PCB极化
    - 接口间距: 0.50mm

    产品特点和优势


    Easy-On FFC/FPC连接器具有多项显著优势:
    1. 耐用性强: 最大支持20次插拔操作。
    2. 温度适应性: 宽泛的工作温度范围(-40°C至+85°C),适用于多种环境。
    3. 高效连接: 高质量的锡银铋镀层,确保长时间内接触可靠。
    4. 紧凑设计: 仅为2.00mm的接插高度,适合空间受限的设计需求。
    5. 环保合规: 满足RoHS标准,不含卤素和有害物质,环保友好。

    应用案例和使用建议


    Easy-On FFC/FPC连接器广泛应用于各种消费电子产品,如智能手机、平板电脑、便携式医疗设备等。以下是几个具体的应用场景及使用建议:
    1. 消费电子: 在智能手机和平板电脑中,利用该连接器可以实现可靠的柔性连接,提升设备的整体性能。
    2. 医疗设备: 可用于便携式医疗设备的内部组件间连接,由于其小巧紧凑的设计和高可靠性,适用于对精度要求高的应用场合。
    3. 工业控制: 适用于工业自动化设备的信号传输和控制回路。
    使用建议:
    - 正确安装: 确保滑动器正确安装且锁定到位,以防止意外松脱。
    - 避免过度弯曲: 虽然适用于柔性连接,但长期过度弯曲可能会导致损坏。

    兼容性和支持


    该连接器能够与Premo-Flex FFC电缆(型号15166, 98266, 15266, 15366)完美配合,提供广泛的连接解决方案。制造商提供了详尽的技术支持和售后服务,以帮助客户解决在应用过程中可能遇到的问题。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题: 插头接触不良。
    - 解决方案: 确认插头和插座已正确对齐并紧密接触。检查是否存在异物干扰。
    - 问题: 连接器接触电阻过高。
    - 解决方案: 检查连接器表面是否有氧化或污染。清洁并重新插入连接器。
    - 问题: 连接器无法完全闭合。
    - 解决方案: 确认滑动器是否已正确安装并锁紧。检查插头和插座的尺寸公差是否符合要求。

    总结和推荐


    总体来看,Easy-On FFC/FPC连接器凭借其高性能、高可靠性和广泛应用性,是一款非常值得推荐的产品。它不仅适用于各类消费电子设备,还可以满足医疗和工业应用的需求。通过以上分析可以看出,这款产品无论是从技术规格还是应用场景上都表现出色,是市场上的优质选择。

541044033参数

参数
间距 500μm
外壳颜色 白色
连接器/触头类型 底部
额定电流 500mA
板上高度 2mm
扁平柔性类型 FFC,FPC
触头镀层 铋,锡
针脚数 40pin
端接 焊盘
长*宽*高 25.5mm(长度)*7.15mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

541044033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

541044033数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 541044033 541044033数据手册

541044033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.8313 ¥ 6.4621
250+ $ 0.6518 ¥ 5.3113
库存: 1416
起订量: 65 增量: 0
交货地:
最小起订量为:50
合计: ¥ 323.1
