879141416

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 14pin 3A 2.54μm 锡 黑色 通孔安装
供应商型号: Q-879141416
供应商: 期货订购
标准整包数: 1200

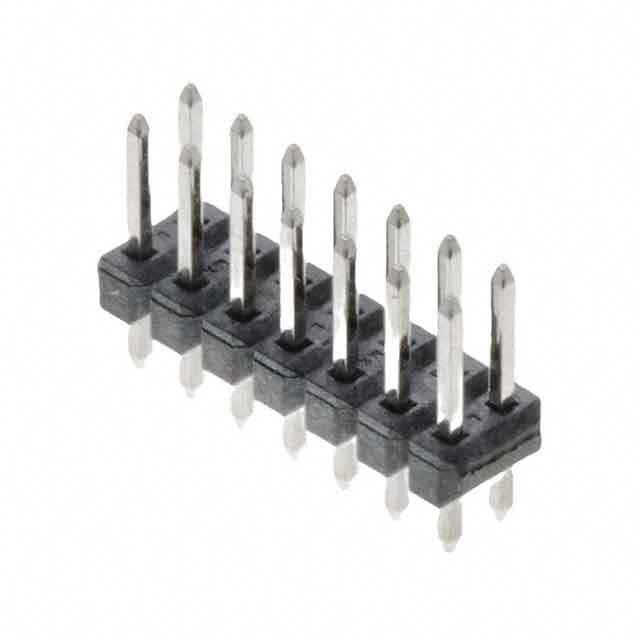

MOLEX 矩形连接器 - 针座 - 公插针 879141416

879141416概述

    电子元器件产品技术手册

    1. 产品简介


    该产品为一款2.54mm间距的双排单片直角插座连接器,主要应用于电路板(PCB)连接。其典型用途包括家用电器、工业自动化、通信设备以及各种消费电子产品中。该连接器采用黑色LCP材料制成,具备良好的机械强度和耐热性能。

    2. 技术参数


    - 尺寸:公差范围在±0.05mm,长度和宽度允许的误差为±0.38mm。
    - 孔径:推荐的PCB钻孔直径为φ1.14±0.05mm。
    - 引脚:引脚规格为0.64mm²的方形铜合金引脚。
    - 电镀选项:
    - 0.0254µm金镀层覆盖1.25µm镍层。
    - 最低0.025µm金镀层覆盖1.88µm锡和1.25µm镍层。
    - 最低0.25µm金镀层覆盖1.88µm锡和1.25µm镍层。
    - 最低0.38µm金镀层覆盖1.88µm锡和1.25µm镍层。
    - 最低0.75µm金镀层覆盖1.88µm锡和1.25µm镍层。
    - 最低2.50µm锡在指定区域覆盖1.25µm镍层。
    - 最低0.38µm金镀层覆盖2.50µm锡和1.25µm镍层。
    - 最低0.38µm金镀层覆盖0.05µm金闪镀层和1.25µm镍层。
    - 最低0.05-0.25µm金闪镀层覆盖1.25µm镍层。
    - 推拉力测试:最小1公斤。
    - 包装:
    - 托盘:PK-89990-489
    - 散装:PK-89990-491
    - 管状:PK-87914-300

    3. 产品特点和优势


    - 多样化电镀选项:提供多种电镀方案以适应不同的应用需求,增强抗腐蚀和导电性能。
    - 高可靠性:采用优质材料及工艺,确保长期使用过程中的稳定性。
    - 易于安装:兼容标准PCB设计,便于装配和维修。

    4. 应用案例和使用建议


    此连接器广泛用于各类电子设备中,如微控制器、传感器接口等。在具体使用时,建议根据应用的具体要求选择合适的电镀方案以达到最佳效果。另外,安装过程中需要注意保持垂直度和平整度,避免造成接触不良等问题。

    5. 兼容性和支持


    此连接器支持常见的PCB布局和装配流程,可与其他标准的2.54mm间距连接器配套使用。此外,制造商提供了详尽的技术支持文档和售后服务,以确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - Q1:如何选择正确的电镀类型?
    - A1:请根据应用的具体环境和要求选择适当的电镀类型,如防腐蚀、导电性能等。
    - Q2:安装过程中如何确保连接器的正确放置?
    - A2:在安装前,仔细检查PCB上的孔位和焊盘布局,并按照说明书操作。
    - Q3:如果连接器安装不稳怎么办?
    - A3:可以检查是否有异物干扰或者焊点不够牢固,必要时重新焊接。

    7. 总结和推荐


    此款2.54mm间距的双排单片直角插座连接器以其多样的电镀选项、稳定的性能和广泛的适用性,在电子元器件市场上具有很高的竞争力。对于需要可靠连接且对电镀质量有较高要求的应用场景,本产品是理想的选择。强烈推荐在相关应用中使用此连接器。

879141416参数

参数
触头镀层 - 配接
排数 2
间距-配接 2.54mm
防护等级 -
颜色 黑色
针脚数 14pin
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 托盘

879141416厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

879141416数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 879141416 879141416数据手册

879141416封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ ¥ 2.2296
库存: 120000
起订量: 1200 增量: 1200
交货地:
最小起订量为:1200
合计: ¥ 2675.52
