530471310

厂牌: MOLEX
产品描述: 13pin 1.25mm 1 Detent Lock,Header 1A 900nm 锡 通孔安装 18mm(长度)*3.2mm(高度)
供应商型号: FIC-530471310
供应商: 海外现货
标准整包数: 1

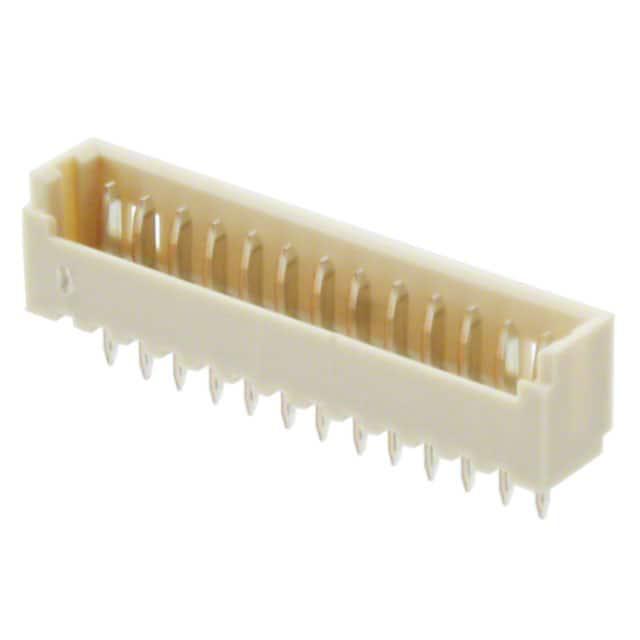

MOLEX 矩形连接器 - 针座 - 公插针 530471310

530471310概述


    产品简介


    本文介绍的是Molex公司的PicoBlade 1.25mm连接器系统,主要用于电子设备中信号传输和电源连接。PicoBlade连接器具备高密度和小体积的特点,适用于多种设备如智能手机、可穿戴设备及小型电子设备。其核心功能是提供可靠的电气连接,确保信号传输稳定。

    技术参数


    - 连接器类型: PicoBlade 1.25mm
    - 材料:
    - 外壳:聚酰胺(PA),UL94V-0防火等级,自然白色
    - 接触片:磷青铜,镀锡,厚度0.9微米
    - 接触区域:
    - 0.9微米厚的镀锡层
    - 尾区处理:
    - 焊接前预处理,尾区厚度20.5至530471510mm之间
    - 锁扣结构:
    - 可选单锁和双锁设计
    - 电气特性:
    - 适用电路范围:4-15路
    - 推荐焊接孔尺寸:根据表格1中的t=0.8规格推荐
    - 尺寸:
    - D = 3.2mm, C = 2.4mm, B = 0.9mm, A = 0.6mm
    - 整体外形尺寸:长×宽×高 = 5.2mm × 3.2mm × 1.25mm

    产品特点和优势


    1. 高可靠性: 采用磷青铜材质和电镀锡技术,确保长期使用下接触稳定性。
    2. 紧凑设计: 1.25mm间距,适合空间受限的应用场合。
    3. 多样化配置: 支持单锁和双锁设计,灵活应用于不同应用场景。
    4. 良好的兼容性: 可匹配不同规格的端子和外壳,便于集成到现有系统中。

    应用案例和使用建议


    PicoBlade连接器广泛应用于便携式设备、物联网设备和医疗设备等领域。例如,在智能手机中,它可以用于SIM卡槽和其他内部组件间的连接。使用建议如下:
    1. 严格遵守推荐焊接孔尺寸: 以保证连接器的稳固性和可靠性。
    2. 正确选择锁扣结构: 在高振动环境中应选用双锁设计以防止松动。

    兼容性和支持


    PicoBlade连接器具有广泛的兼容性,可以配合多种端子和外壳使用。Molex公司提供全面的技术支持和售后服务,确保用户能够轻松安装和维护产品。

    常见问题与解决方案


    1. 连接器插入困难
    - 解决方案: 检查端子和插座的清洁度,确保无尘无杂物。
    2. 连接器松动
    - 解决方案: 确保正确的锁扣设计和合适的锁紧力。
    3. 电气连接不稳定
    - 解决方案: 重新焊接端子,确保足够的接触面积和镀锡层厚度。

    总结和推荐


    综上所述,PicoBlade 1.25mm连接器凭借其高可靠性、紧凑设计和多样化配置,在众多应用场景中表现出色。它不仅适合现代便携式设备的需求,还能为用户提供长期稳定的电气连接。因此,强烈推荐使用此产品。

530471310参数

参数
针脚数 13pin
间距-配接 1.25mm
排数 1
排距 -
额定电流 1A
触头镀层 - 配接
触头镀层厚度 - 配接 900nm
类型 Detent Lock,Header
颜色 -
防护等级 -
长*宽*高 18mm(长度)*3.2mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘

530471310厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

530471310数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 530471310 530471310数据手册

530471310封装设计

查看详情并下载
Symbol
Footprint
3D Model
