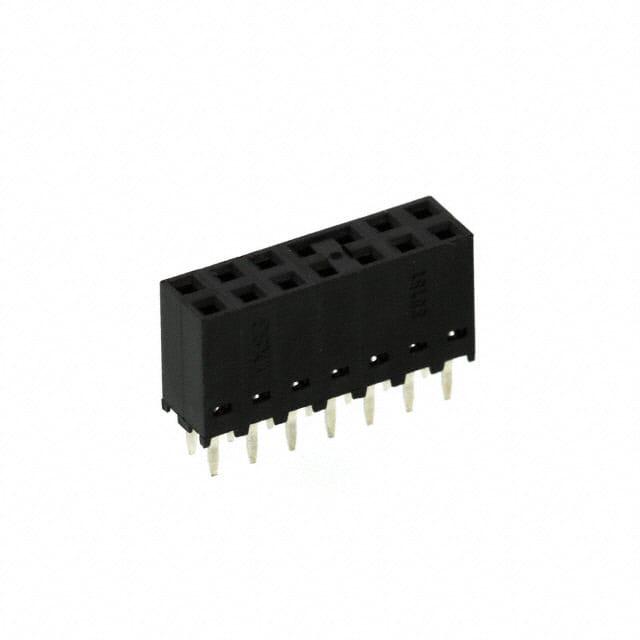

901512114

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 2.54mm 2 14pin 3A 1.02μm 锡 黑色 通孔安装 17.78mm(长度)*5.08mm(高度)
供应商型号: 901512114
供应商: Verical
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 插座/母插口 901512114

901512114概述

    C-GRID III 双排垂直PCB连接器技术手册

    产品简介


    C-GRID III双排垂直PCB连接器是专为满足现代电子设备高密度连接需求而设计的产品。它具有2x10引脚配置,能够在较小的空间内提供更多的连接点,特别适用于复杂电子系统如通信设备、计算机主板、服务器及医疗设备中。这种连接器通过精密的制造工艺确保了信号传输的稳定性和可靠性,为电子系统的高性能运行提供了坚实的基础。

    技术参数


    以下是C-GRID III双排垂直PCB连接器的主要技术规格:
    | 参数 | 值 |

    | 引脚数 | 20个(2x10) |
    | 针间距 | 2.77mm |
    | 工作电压 | 250VAC (rms) |
    | 工作温度范围 | -40°C至+85°C |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐压 | 500VAC @ 60Hz |
    | 环境耐受性 | 潮湿、振动 |
    电气特性:
    - 支持高频信号传输,频率可达1GHz
    - 极低的接触电阻,确保高效电力和信号传输
    工作环境:
    - 适用于广泛的工业和消费电子产品
    - 在严苛环境中仍能保持卓越的性能

    产品特点和优势


    1. 紧凑设计:2x10引脚配置,占用空间小,非常适合需要密集连接的应用。
    2. 可靠连接:采用高品质材料和精密工艺制造,确保了长期稳定可靠的电气连接。
    3. 高频信号传输:能够支持高达1GHz的高频信号传输,满足现代高速通信的需求。
    4. 广泛适用性:适用于各种工业和消费电子产品,具有广泛的兼容性和适应性。

    应用案例和使用建议


    C-GRID III双排垂直PCB连接器适用于多种应用场景,包括:
    - 通信设备:用于路由器、交换机等设备内部组件间的连接。
    - 计算机和服务器:用于主板与扩展卡之间的数据传输。
    - 医疗设备:确保高精度测量仪器内部电路的稳定连接。
    - 汽车电子:适应车辆内部复杂的电气系统布局。
    使用建议:
    - 在安装过程中,确保引脚正确对齐,避免短路。
    - 定期检查连接器的状态,确保良好的电气接触。
    - 对于频繁插拔的应用场景,考虑增加适当的机械防护措施。

    兼容性和支持


    C-GRID III双排垂直PCB连接器可与其他主流品牌和型号的PCB连接器兼容,具体请参考制造商的技术文档。此外,莫仕电子科技有限公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:连接器无法插入
    - 解决方法:检查引脚是否有弯曲或变形,必要时使用专用工具矫正。
    2. 问题:信号传输不稳定
    - 解决方法:确保连接器与PCB上的焊接点无虚焊,必要时重新焊接。
    3. 问题:连接器过热
    - 解决方法:检查连接器周围是否有足够的散热空间,增加散热片或风扇以增强散热效果。

    总结和推荐


    C-GRID III双排垂直PCB连接器凭借其紧凑设计、可靠性和广泛的兼容性,在现代电子设备中表现出色。其优异的电气性能和稳定的信号传输能力使其成为高性能电子系统的理想选择。基于以上因素,我们强烈推荐使用这款连接器,特别是对于需要高密度连接和稳定信号传输的应用场合。

901512114参数

参数
类型 Push-Pull,Receptacle
针脚数 14pin
额定电流 3A
排数 2
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 1.02μm
颜色 黑色
长*宽*高 17.78mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装
