2162711032

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 11028 0.15m 22AWG Wire to Board 3 POS F Crimp Bag
供应商型号: TS-2162711032
供应商: 海外现货
标准整包数: 1
MOLEX 矩形线缆 2162711032

2162711032概述


    产品简介

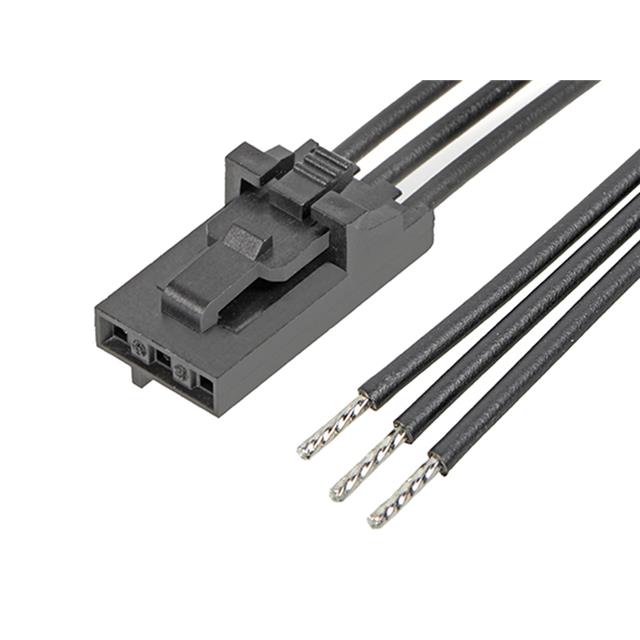

    产品名称:SL Female-to-Pigtail Off-the-Shelf (OTS)电缆组件
    产品系列:216271
    产品描述:这是一种用于信号连接的单排离散线束组件,采用正锁设计,长度为150毫米,锡(Sn)镀层,具有3个电路,颜色为黑色。
    应用领域:广泛应用于信号传输、电线到板连接及电线到电线连接中。

    技术参数


    - 电流:最大每接触点3.0A
    - 电压:最高交流/直流电压600V
    - 电缆长度:150.00mm
    - 电路数:最大3个
    - 树脂颜色:黑色
    - 接头类型:母头至猪尾式
    - 接头锁合:是
    - 材料-金属:磷青铜
    - 接触点镀层:配对用锡,端接用锡
    - 树脂材料:聚酯合金
    - 接口间距:2.54mm
    - 终端接口方式:压接或压缩
    - 线缆类型:UL 11028
    - 绝缘层直径:最大1.63mm
    - 线规:22 AWG
    - 净重:2.785克
    - 包装类型:袋装

    产品特点和优势


    此产品具备以下特点和优势:
    - 正锁设计:确保可靠连接和安全使用。
    - 多电路配置:满足多种应用需求。
    - 耐高温材料:适用于多种恶劣环境。
    - 多种接口选择:可根据具体应用场景选择不同的接头配置。
    - 高电流承载能力:可达3.0A,适用于大功率设备。
    - 高性能绝缘材料:有效防止信号干扰和泄露。

    应用案例和使用建议


    该电缆组件通常用于需要信号传输的场合,例如在工业自动化设备中用于连接传感器与控制器,在家庭智能设备中用于连接各种信号源。建议在安装过程中注意接头的正确连接方式,避免因误接而导致的短路或其他故障。此外,确保线缆不会受到机械应力,以免损坏内部线路。

    兼容性和支持


    该产品与以下组件兼容:
    - SL单排插座面板安装座 70018
    - SL单排压接外壳 70107
    - SL垂直单排插头 70541, 70543, 70545
    - SL水平单排插头 74099
    制造商提供详细的技术支持和售后服务,包括安装指南、故障排查以及维修服务等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查锁扣是否正确锁定 |
    | 接触不良 | 重新压接端子,确保紧固 |
    | 短路 | 检查线缆绝缘层是否破损,如有破损需更换 |

    总结和推荐


    总体来说,这款SL Female-to-Pigtail Off-the-Shelf电缆组件在设计和制造方面表现出色。它具有高可靠性、稳定的性能以及广泛的适用范围。对于需要进行信号传输的场合,推荐使用此产品。然而,用户在使用前应注意仔细阅读技术手册,确保正确安装和使用,以充分发挥其性能。

2162711032参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 袋装

2162711032厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2162711032数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2162711032 2162711032数据手册

2162711032封装设计

查看详情并下载
Symbol
Footprint
3D Model
