0015913163

厂牌: MOLEX
产品描述: 16pin 2.54mm 1 Header,Latch Holder 3A 750nm 金 黑色 贴片安装 44.45mm(长度)*13.59mm(高度)
供应商型号: 0015913163-ND
供应商: Digi-Key
标准整包数: 360

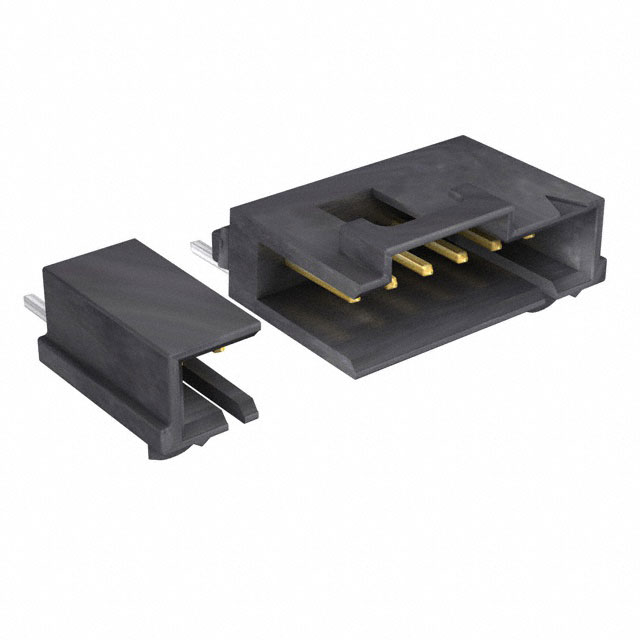

MOLEX 矩形连接器 - 针座 - 公插针 0015913163

0015913163概述

    CKTS A/B 系列电子元器件技术手册

    1. 产品简介


    CKTS A/B系列是专为高密度连接器应用设计的一类电子元器件。这些连接器广泛应用于消费电子、工业自动化、电信设备等领域。CKTS A/B系列支持多种电路配置,从2电路到25电路不等,满足不同应用场景的需求。

    2. 技术参数


    - 电路数:2至25电路
    - 尺寸(长×宽):根据电路数变化
    - 材料:
    - 外壳:聚酯(UL94V-0,黑色)
    - 端子:磷青铜
    - 镀层:
    - 整体亮锡(2.54微米最小厚度)
    - 选择性金(接触区域0.38微米最小厚度,PC尾部1.9微米最小厚度,整体镍底镀层)
    - 选择性金(接触区域0.75微米最小厚度,PC尾部1.9微米最小厚度,整体镍底镀层)
    - 产品规格:PS-70541
    - 包装规格:见图表

    3. 产品特点和优势


    CKTS A/B系列的主要特点和优势如下:
    - 高可靠性:采用高品质的材料和精密制造工艺,确保长时间稳定运行。
    - 多种配置:提供2至25电路的多种选项,满足不同需求。
    - 环境适应性:通过UL94V-0认证,可在恶劣环境中使用。
    - 易安装:支持SMT安装方式,易于批量生产和组装。

    4. 应用案例和使用建议


    CKTS A/B系列广泛应用于以下场景:
    - 消费电子产品中的连接模块
    - 工业自动化系统中的信号传输
    - 电信设备中的网络接口
    使用建议:
    - 在焊接过程中,建议采用符合SMES-152标准的无铅合金焊料,以确保良好的焊接效果。
    - 在安装前,确保正确识别电路编号,并按顺序装配。

    5. 兼容性和支持


    CKTS A/B系列与以下系列产品兼容:
    - 70400系列和70430系列SL连接器(带选项“G”)
    厂商提供以下支持和维护信息:
    - 提供详细的安装和使用指南
    - 提供技术支持和售后服务

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保正确的焊接温度和时间,检查端子是否安装到位。 |
    | 安装时遇到困难 | 参考安装指南,确保按照正确的步骤操作。 |

    7. 总结和推荐


    CKTS A/B系列凭借其高可靠性、多样化的配置和优良的环境适应性,在市场上具有很强的竞争力。对于需要高性能连接器的应用场景,强烈推荐使用CKTS A/B系列。无论是消费电子、工业自动化还是电信设备领域,该系列产品都能提供卓越的表现。

0015913163参数

参数
针脚数 16pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 3A
触头镀层厚度 - 配接 750nm
防护等级 -
触头镀层 - 配接
类型 Header,Latch Holder
颜色 黑色
长*宽*高 44.45mm(长度)*13.59mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 管装

0015913163厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015913163数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0015913163 0015913163数据手册
