934442204

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 3pin Male Pin 压接 蓝色 导线安装,自由悬挂,通孔安装 21.17mm(长度)*48.2mm(高度)
供应商型号:
供应商:
标准整包数: 0

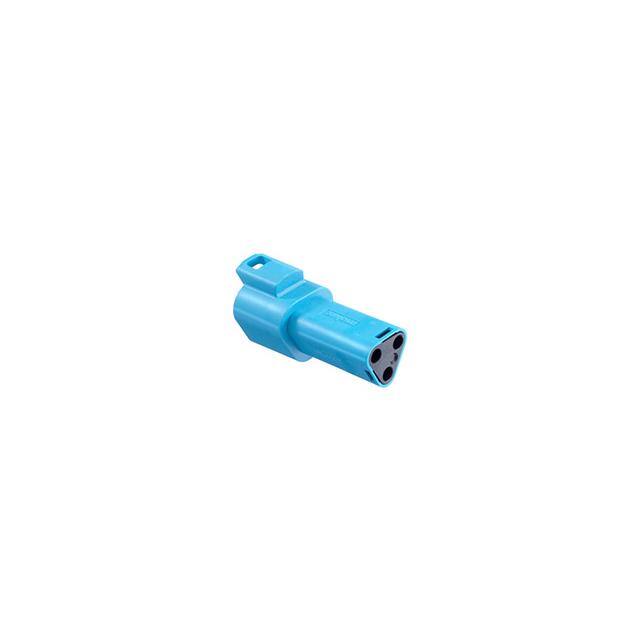

MOLEX 矩形连接器 - 外壳 934442204

934442204概述


    产品简介


    ML-XT密封连接系统是一种高可靠性、成本效益的解决方案,适用于恶劣环境下的关键车辆布线应用。该系统基于市场上领先的高性能密封技术,具有耐用性强、易于操作等特点,广泛应用于商用汽车、农业机械、建筑和采矿设备、园林工具、发电机组、搜救和导航设备、铁路和轨道交通设备、公共汽车和拖车、物料搬运设备、军事车辆、海洋工程、航空航天以及各种商业和消费电子设备中。具体应用包括传感器、发动机控制单元(ECU)、气囊控制单元(ACU)、诊断设备、发电机、起动机、空调系统、照明、泵、动力转向模块、报警器和喇叭、娱乐信息系统、电动座椅、刹车系统和液压系统等。

    技术参数


    - 电压:最大500V直流
    - 电流:最大13.0安培
    - 接触电阻:最大30毫欧姆
    - 绝缘电阻:最小20兆欧姆
    - 机械性能
    - 接触保持力:最小111牛顿
    - 插入力:最大135牛顿
    - 拔出力:最大135牛顿(接插件锁扣脱离)
    - 循环寿命:最小100次
    - 工作温度范围:-55°C至+125°C
    - 密封等级:IP69K和J2030防高压水洗测试能力

    产品特点和优势


    ML-XT密封连接系统的显著特点是采用了共价键连的全塑一体式插头结构和两步液态硅橡胶(LSR)成型技术制造的界面密封。这种设计确保了优异的密封效果,即使在频繁插拔过程中也能保持最佳的密封位置。同时,这款产品采用高强度橡胶(HCR)材料制作的后盖密封圈,可以防止流体进入,并通过锁定的后盖来固定,无需超出外壳周长,确保密封可靠。此外,它还具有以下优势:
    - 简化安装过程,减少库存、装配时间和成本;
    - 适应大线径及重型应用;
    - 防止密封圈在终端插入/取出时损坏,从而提高撕裂强度;
    - 提供电缆出口灵活性和移动空间,同时保持最佳密封位置;
    - 能够防止液态物质侵入,系统达到IP69K防护等级和J2030高压水冲洗测试标准;
    - 易于识别的颜色编码,防止错误插配。

    应用案例和使用建议


    ML-XT密封连接系统广泛应用于各种严苛环境中,例如商用汽车和拖车、农业设备、建筑材料处理机械等。对于需要高度密封和可靠性的应用场景,如传感器、发动机控制单元、空调系统和液压系统等,该产品表现出色。具体应用案例包括:
    - 传感器:电气、流体、速度、磁性、湿度、导航、位置角度、光学、压力、接近度等。
    - 电子控制系统:如发动机控制单元、气囊控制单元等。
    - 车辆设备:如空调系统、照明、水泵、动力转向模块等。
    在安装和使用过程中,建议优先选择合适的线缆规格,并确保连接器处于正确的位置。对于需要高温或低温工作的环境,可以选择特定型号的产品以满足要求。

    兼容性和支持


    ML-XT密封连接系统与市场上的其他电子元件和设备兼容良好。制造商提供了全面的技术文档和支持服务,以帮助客户了解产品的安装和使用方法。详细订购信息和组装指南可参见产品手册和官网提供的资料。

    常见问题与解决方案


    1. 问题:连接器插入困难?
    - 解决方案:请检查电线直径是否符合规定的1.40到2.80毫米或2.70到3.60毫米范围内,确认终端选项正确并确保接触面清洁无损。

    2. 问题:如何清洗产品?
    - 解决方案:使用低压清水冲洗,避免高压水枪直接对准连接部位;切勿使用化学溶剂清洁。

    3. 问题:出现接触不良现象?
    - 解决方案:确保连接器已完全插入到位,且两侧锁扣均已正确闭合;如需拆卸,请谨慎操作以免损坏。

    总结和推荐


    总体而言,ML-XT密封连接系统凭借其卓越的密封性能、耐用性和易用性,在各种复杂环境中展现出色表现。特别是在恶劣条件下运行的设备上,该系列产品是理想的连接解决方案。强烈推荐给寻求高效、可靠连接解决方案的专业人士和企业用户。

934442204参数

参数
颜色 蓝色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 3pin
类型 Latch Holder,Receptacle
长*宽*高 21.17mm(长度)*48.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装
