22303093

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 9pin 4A 2.54μm 锡 黑色 通孔安装 22.86mm(长度)*2.49mm(高度)
供应商型号: Q-22303093
供应商: 期货订购
标准整包数: 6000

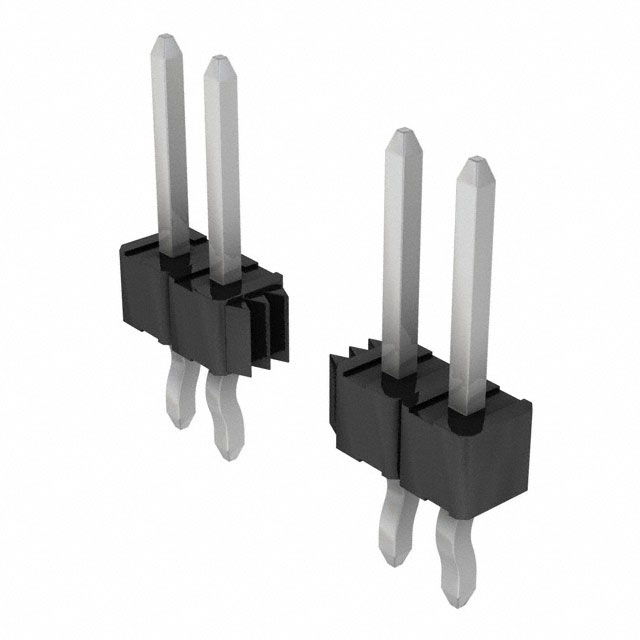

MOLEX 矩形连接器 - 针座 - 公插针 22303093

22303093概述

    KK 100 Header Assembly (Flat Vertical Breakaway) 技术手册

    1. 产品简介


    KK 100 Header Assembly 是一款专为电气连接设计的高品质接插件,适用于多种电子设备和电路板。它主要用于扁平垂直方向上的电气信号传输,确保在紧凑空间内的高效连接。该组件在工业控制、通信系统、计算机硬件等领域得到广泛应用。

    2. 技术参数


    以下是一些主要的技术参数和规格:
    | 参数 | 描述 |

    | 针号数量 | 2-36 个针号 |
    | 引脚长度 | 0.455 英寸(11.56 毫米)至 0.545 英寸(13.84 毫米) |
    | 接合长度 | 0.240 英寸(6.09 毫米)至 0.320 英寸(8.13 毫米) |
    | 金点长度 | 0.100 英寸(2.54 毫米) |
    | 尾部长度 | 0.120 英寸(3.05 毫米)至 0.135 英寸(3.43 毫米) |
    | 整体镀锡 | 部分型号镀锡 |
    | 电路材料编号 | 22-28-4020 至 22-28-4360 或 22-28-5020 至 22-28-5360 |
    | 包装方式 | 散装包装 |

    3. 产品特点和优势


    - 高可靠性:所有型号均通过严格测试,保证长时间稳定运行。
    - 多功能性:适用于多种电路设计,提供多种长度和配置选项。
    - 易安装:设计简洁,便于快速组装和拆卸。
    - 广泛兼容:适用于不同类型的电路板和设备。

    4. 应用案例和使用建议


    - 工业控制系统:用于工厂自动化系统的信号传输。
    - 通信系统:用于交换机和路由器的内部连接。
    - 计算机硬件:用于主板和其他电路板之间的连接。
    使用建议:
    - 在安装时确保针号对齐,避免引脚弯曲或断裂。
    - 使用适当的压接工具进行尾部压接,确保连接可靠。

    5. 兼容性和支持


    - 兼容性:适用于各类电路板和设备,具体请参考相应型号的电路材料编号。
    - 支持服务:供应商提供详细的安装指南和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - Q: 安装时针号对不准怎么办?
    - A: 确认针号和插座孔位是否匹配,调整至对齐状态。

    - Q: 连接时接触不良怎么办?
    - A: 检查引脚是否有损伤或变形,重新插入并确保接触良好。

    - Q: 如何确保长期稳定性?
    - A: 定期检查连接处是否有松动,必要时进行重新压接。

    7. 总结和推荐


    综上所述,KK 100 Header Assembly 是一款高性能、高可靠性的接插件,适用于多种复杂应用场景。它的多功能性和易安装性使其成为众多电子设备制造商的理想选择。强烈推荐在需要高可靠性连接的项目中使用此产品。

22303093参数

参数
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
颜色 黑色
排数 1
额定电流 4A
触头镀层厚度 - 配接 2.54μm
针脚数 9pin
长*宽*高 22.86mm(长度)*2.49mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22303093厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22303093数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22303093 22303093数据手册

22303093封装设计

查看详情并下载
Symbol
Footprint
3D Model
