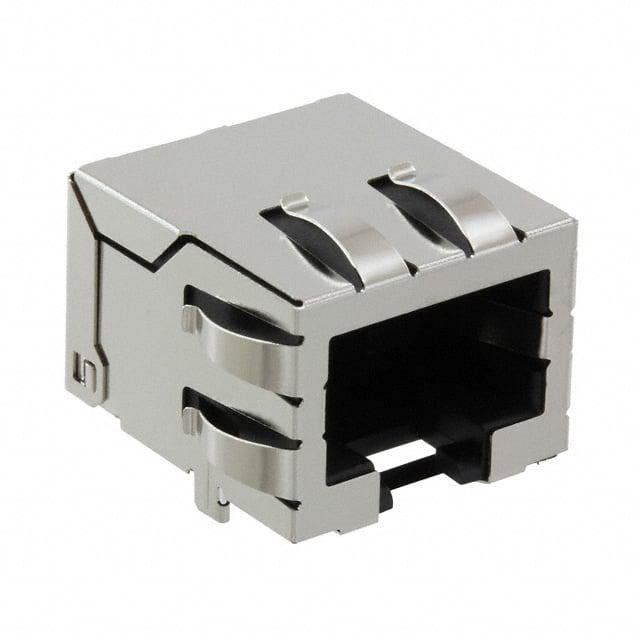

442820001

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: Jack 90度,向下 8p8c (RJ45, Ethernet) 1 贴片安装 18.55mm*13.462mm*17.6mm
供应商型号: J-MOLE-0104148
供应商: Chip1stop
标准整包数: 1
MOLEX 模块化连接器 - 插孔 442820001

442820001概述


    产品简介


    电子元器件:模块化插口(RJ45)
    这款电子元器件是莫仕公司出品的模块化插口(Modular Jack),型号为0442820001。它是一种右角设计的低轮廓屏蔽式表面贴装连接器,适用于8位/8线的应用场合。这种类型的插口广泛应用于电信设备、网络设备、数据通信系统等领域,因其高可靠性和标准化设计而备受青睐。

    技术参数


    - 产品系列:44282
    - 产品名称:模块化插口8/8,RJ45
    - 颜色:树脂黑色
    - 接口方向:右角(侧入式)
    - 对接高度:13.45毫米
    - 材料:接点金属部分采用黄铜、磷青铜;镀层为接点金镀层、终止端锡镀层;树脂材料为高温热塑性塑料
    - 电气特性:
    - 接触最大电流:1.5安培
    - 最大电压:125伏特
    - 物理特性:
    - 插拔次数:最高可达500次
    - 环境温度范围:-40°C至+80°C
    - 持续时间:30秒
    - 最大过程温度:235°C
    - 包装方式:卷带封装
    - 兼容性:符合欧盟RoHS标准,不含卤素

    产品特点和优势


    这款模块化插口(RJ45)具有以下特点和优势:
    1. 可靠性高:经过500次插拔测试,确保长期使用的稳定性。
    2. 屏蔽效果好:有效防止电磁干扰,保证信号传输的纯净度。
    3. 抗高温性能强:能够在高达235°C的温度下稳定工作。
    4. 符合环保标准:无卤素设计,满足现代环保要求。
    5. 高兼容性:适用于多种终端设备,具有广泛的适用性。

    应用案例和使用建议


    该模块化插口(RJ45)被广泛应用于电信设备、网络设备和数据通信系统中。以下是具体的应用案例及使用建议:
    - 电信设备:适用于路由器、交换机、服务器等设备的内部连接,提高设备间的数据传输效率。
    - 网络设备:适配于家庭网关、无线路由器等设备,提供稳定可靠的网络连接。
    - 数据通信系统:用于数据中心、企业级网络设备间的互连,确保高效稳定的数据传输。
    使用建议:
    1. 在安装过程中,注意保持连接器的清洁,避免灰尘和污垢影响其正常工作。
    2. 确保所使用的电缆与插口匹配,避免接触不良导致的数据传输问题。
    3. 定期检查插口的使用寿命,超过500次插拔后及时更换,以确保数据传输的可靠性。

    兼容性和支持


    该模块化插口(RJ45)与多种电子设备兼容,可作为FCC 68插头的匹配件使用。同时,莫仕公司提供全面的技术支持和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:连接不稳定,信号传输质量差。
    - 解决方案:检查连接器是否安装正确,确认电缆是否损坏,必要时更换新的电缆。
    2. 问题:插口过热,无法正常工作。
    - 解决方案:确认设备工作环境温度不超过规定的范围,必要时进行散热处理。

    总结和推荐


    综上所述,莫仕公司出品的这款模块化插口(RJ45)具有卓越的性能和广泛的适用性。它不仅能够满足现代电信设备、网络设备和数据通信系统的需求,还具备良好的可靠性、屏蔽效果和环保特性。因此,我强烈推荐该产品作为相关设备的理想选择。如果您对更多详细信息感兴趣,请访问莫仕公司的官方网站获取最新的产品信息和支持服务。

442820001参数

参数
防护等级 -
朝向 90度,向下
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
长*宽*高 18.55mm*13.462mm*17.6mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

442820001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

442820001数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 442820001 442820001数据手册

442820001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.486 ¥ 29.4567
10+ $ 2.7 ¥ 23.9557
50+ $ 2.42 ¥ 21.4715
500+ $ 2.41 ¥ 21.3827
库存: 840
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.45
