638116800

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Molex 手动压线钳 PremiumGrade系列, 适合MLX Connector Contacts
供应商型号: Q-638116800
供应商: 期货订购
标准整包数: 5

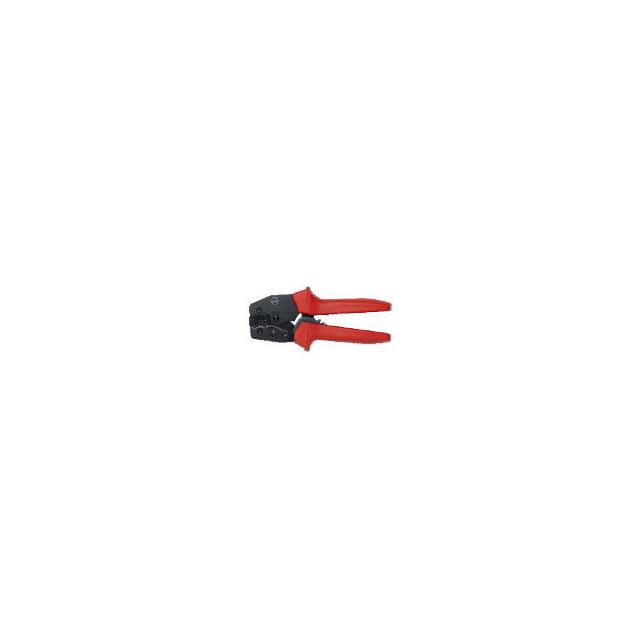

MOLEX 线缆工具 638116800

638116800概述

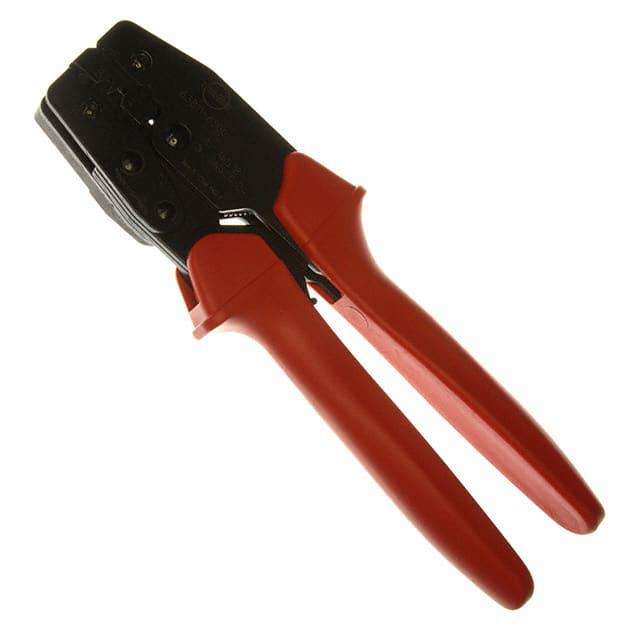

    # 手动端子压接钳:MLX™针型及插座端子专用

    产品简介


    本手动端子压接钳(型号63811-6800)是专为压接MLX™针型和插座型端子设计的工具,适用于线径范围为14至20 AWG(美国线规)的导线。此类端子广泛应用于汽车、通信、工业控制以及消费电子等领域,满足轻量化和高可靠性需求。
    该产品通过高质量的设计和制造工艺确保了端子的完整连接性,能够提高产品的稳定性和耐用性,是现代电路连接解决方案的理想选择。

    技术参数


    以下为技术规格的关键指标:
    | 参数 | 描述 |

    | 压接高度(最小值) | 0.50 mm(14 AWG),0.80 mm(18 AWG) |
    | 压接宽度(参考值) | 2.71 mm(14 AWG),2.24 mm(18 AWG) |
    | 绝缘压接高度 | 3.96-5.53 mm(14 AWG),2.38-2.79 mm(20 AWG) |
    | 操作方式 | 手动式全循环压接机制 |
    | 握持设计 | 符合人体工学的软质手柄 |
    | 兼容性 | WHMA-IPCA620 Class 2 和 RoHS标准 |
    | 终端适配线径范围 | 1.52–3.30 mm(0.060–0.130 英寸) |

    产品特点和优势


    独特功能
    - 全循环式压接机制:确保每次压接达到最佳效果,提升端子连接质量。
    - 人体工程学设计:柔软的手柄提供了长时间操作的舒适感,减少疲劳。
    - 精准定位:终端定位装置可确保终端始终处于正确的压接位置。
    - 符合环保要求:产品完全符合RoHS标准,同时WHMA-IPCA620 Class 2认证进一步证明了其高可靠性。
    市场竞争力
    本款手动压接钳以其高效能、多功能性和高精度而著称,适用于中小型生产和现场维修任务。相比传统工具,它具有更高的耐用性,且经过特殊涂层处理,可以显著延长使用寿命。

    应用案例和使用建议


    应用场景
    1. 汽车电子:用于电池连接器或ECU模块的连接端子压接。
    2. 通信设备:适用于网络设备和天线接口的连接器组装。
    3. 工业控制:适合电机控制单元和传感器的信号传输。
    使用建议
    1. 正确选择端子类型:根据所需压接的导线规格,选择对应型号的端子。
    2. 检查工具状态:在使用前检查压接钳的状态,确保各部件运作正常。
    3. 定期维护保养:每隔3个月或完成5000次压接后,对工具进行清洁和润滑。
    4. 避免超负荷操作:不建议连续高强度使用,防止工具过热或损坏。

    兼容性和支持


    兼容性
    - 可配合多种导线(直径1.52-3.30 mm)进行压接,具体规格需参照文档。
    - 支持终端订单编号和线规范围的精确匹配。
    厂商支持
    Molex公司为该工具提供全面的技术支持和保修服务,涵盖30天免费更换或维修。同时,用户可通过其官网获取更多操作指南和技术资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工具卡住无法完全闭合 | 检查并按下释放杆;必要时调整预载力 |
    | 压接效果不佳 | 更换定位器并确保终端放置准确 |
    | 长时间未使用导致油干涸 | 使用30号机械油涂抹关键部位,并定期清洁 |

    总结和推荐


    综合评估
    这款手动端子压接钳凭借其优良的设计和制造工艺,在各种工业环境中表现出色。其高精度、易用性和稳定性使其成为生产与维修的理想选择。此外,Molex公司的完善售后服务也进一步提升了产品的市场竞争力。
    推荐结论
    强烈推荐:此手动端子压接钳非常适合需要频繁更换端子或在不同场合下使用的用户。其便捷的操作和稳定的性能将极大提高工作效率,降低维护成本。

638116800参数

参数
安装方式 支架安装
零件状态 在售
包装方式 袋装

638116800厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638116800数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638116800 638116800数据手册

638116800封装设计

查看详情并下载
Symbol
Footprint
3D Model
