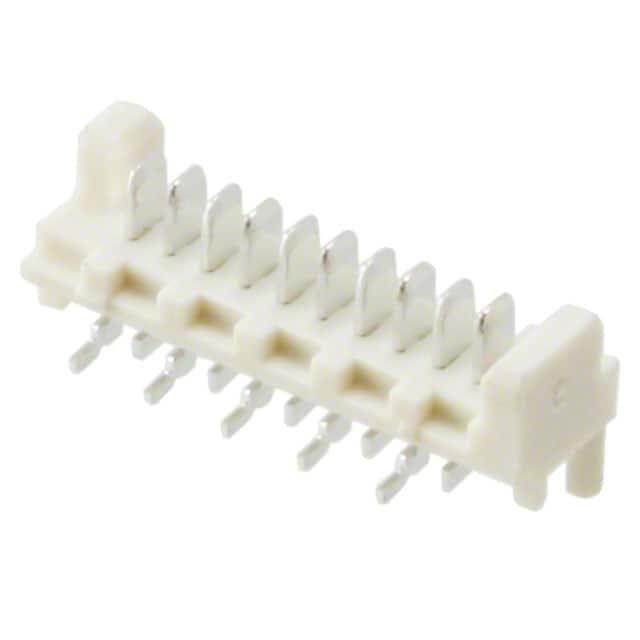

908140210

厂牌: MOLEX
产品描述: 莫仕 IDC连接器, Picoflex系列, 公插, 10路, 1.27mm节距, 表面
供应商型号: Q-908140210
供应商: 期货订购
标准整包数: 9000
MOLEX 矩形连接器 - 针座 - 公插针 908140210

908140210概述

    PICOFLEX CONNECTOR SYSTEM 技术手册解析

    1. 产品简介


    PICOFLEX连接器系统是一系列高性能的连接器产品,适用于广泛的电子设备和系统。产品线包括垂直通孔头、直角通孔头、水平表面贴装头等多种类型。PICOFLEX连接器广泛应用于通信、工业控制、汽车电子、消费电子等领域,具有高可靠性和耐久性。

    2. 技术参数


    - 系列编号及电缆尺寸:各系列编号对应不同的电缆尺寸(AWG)。例如,系列90325不适用特定电缆尺寸,而系列90327和93338使用28 AWG电缆。
    - 最大电流:所有系列的最大电流均为1.2A。
    - 电压等级:交流/直流电压均为250V。
    - 工作温度范围:操作温度范围为-40°C至+105°C,存储温度范围为-40°C至+85°C。
    - 机械性能:
    - 插入力:1.7N(锡接点)、1.5N(钯镍/金接点)。
    - 拔出力:0.25N(最小值)。
    - 耐用性:多次循环插拔测试(详细见手册)。
    - 冲击和振动测试:通过相应标准测试。
    - 电气性能:
    - 接触电阻:15mΩ(最大值)。
    - 绝缘电阻:1000兆欧(最小值)。
    - 介电强度:750V AC(无击穿)。

    3. 产品特点和优势


    - 高性能接触:接触电阻低,保证信号传输质量。
    - 高可靠性:经过各种环境和条件下的严格测试。
    - 多样的安装方式:提供垂直、直角、水平等多种安装选项。
    - 高耐热性:能够承受高温和低温环境。
    - 耐用性强:高插入力和拔出力确保长时间使用后仍保持良好性能。

    4. 应用案例和使用建议


    - 通信设备:适用于高速数据传输,提高系统稳定性。
    - 工业自动化:耐恶劣环境,适合工厂自动化系统。
    - 汽车电子:高可靠性,符合车规级要求。
    - 消费电子:多样化的安装方式,便于集成设计。

    使用建议:
    - 在进行多次插拔后,检查并调整插拔力。
    - 定期清洁连接器,以确保良好的接触性能。

    5. 兼容性和支持


    - 兼容性:兼容多种电路板布局,如垂直、直角和水平布局。
    - 支持和服务:提供详细的安装指导和技术支持文档,帮助客户解决实际应用中的问题。

    6. 常见问题与解决方案


    - 问题一:接触电阻变大。
    - 解决办法:检查连接器的清洁度和安装是否到位,必要时重新安装。
    - 问题二:插拔力异常。
    - 解决办法:检查安装工具是否正确,重新进行插拔力测试。

    7. 总结和推荐


    PICOFLEX连接器系统以其卓越的性能和广泛的应用领域,成为电子设备连接的理想选择。其耐用性强、电气性能优异,且在各种极端环境下表现出色,特别适用于需要高可靠性的场合。强烈推荐用于需要高性能和长期稳定性的应用场景。

908140210参数

参数
类型 Header,Push-Pull
间距-配接 1.27mm
排数 1
额定电流 1.2A
颜色 -
防护等级 -
触头镀层厚度 - 配接 3μm
触头镀层 - 配接
针脚数 10pin
长*宽*高 16.48mm*5.0038mm*6.9mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

908140210厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908140210数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908140210 908140210数据手册

908140210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9000+ ¥ 2.2623
18000+ ¥ 2.1718
27000+ ¥ 2.1718
库存: 9000
起订量: 9000 增量: 9000
交货地:
最小起订量为:9000
合计: ¥ 20360.7
