15800645

厂牌: MOLEX
产品描述: Detent Lock,Header 2.54mm 2 64pin 2.5A 760nm 金 黑色 通孔安装 84.13mm(长度)
供应商型号: Q-15800645
供应商: 期货订购
标准整包数: 576

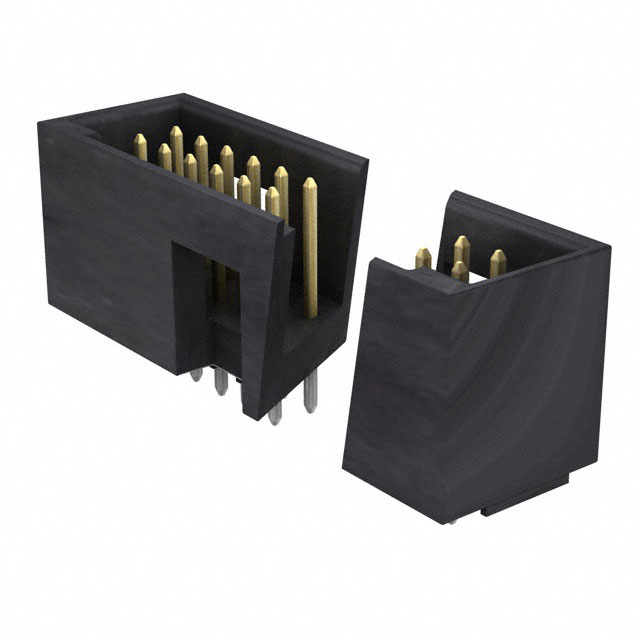

MOLEX 矩形连接器 - 针座 - 公插针 15800645

15800645概述


    产品简介


    本产品是一款四面屏蔽的高温度连接器,采用2.54 mm (0.100 in)网格设计,配以0.64 mm (0.025 in)直径的插针。这种连接器广泛应用于需要高温环境下的电子设备中,例如汽车、工业自动化设备、医疗器械等。它提供多种电路配置,涵盖从6路到56路不等的电路规格,能够满足不同应用场合的需求。

    技术参数


    - 尺寸参数:
    - 总体长度(含连接器部分):根据电路数而变化,见附录详细尺寸表。
    - 电路数范围:6至56个电路。
    - 插针直径:0.64 mm (0.025 in)。
    - 网格间距:2.54 mm (0.100 in)。

    - 材料和制造:
    - 材料:玻璃填充液态晶体聚合物,颜色为黑色。
    - 镀层:底部镀镍,上层可选镀锡或镀金,具体细节见下表。
    - 电气特性:
    - 推力强度:每个插针最小推力4磅(约1.8千克)。
    - 焊接可靠性:符合Molex标准(SMES-152)。
    - 工作环境:
    - 工作温度范围:根据不同的塑料材料和镀层厚度,最高可达105℃以上。

    产品特点和优势


    这款四面屏蔽连接器具备以下特点和优势:
    - 稳定性:在高温环境中依然保持稳定的性能。
    - 耐用性:经过多次插拔测试,寿命长,适合频繁使用的场合。
    - 安全性:具有较高的电气绝缘性和阻燃性,保障使用安全。
    - 定制化:多种电路规格可选,适用于不同的应用需求。

    应用案例和使用建议


    应用案例:
    1. 汽车应用:此款连接器可以用于汽车引擎盖下的传感器连接,保证在高温环境下正常工作。
    2. 医疗设备:在某些医疗成像设备中,需要稳定的信号传输,此款连接器可提供可靠的连接。
    使用建议:
    - 在安装过程中确保插针插入正确位置,避免反向插接。
    - 定期检查插针状态,确保长期使用的稳定性。
    - 若遇到信号传输不稳定的情况,需检查是否有污染或损坏的插针。

    兼容性和支持


    兼容性:
    该连接器适用于多种PCB设计,兼容标准的2.54 mm (0.100 in)间距的PCB设计。
    支持和服务:
    Molex公司提供详尽的技术支持文档和售后服务,包括但不限于安装指导、故障排除、维修服务等。

    常见问题与解决方案


    - Q: 连接器插入时感到阻力较大?
    - A: 检查插针是否正确对准,若仍存在问题,请联系技术支持。
    - Q: 连接器信号传输不稳定?
    - A: 检查连接器是否清洁、干燥,如有必要,请更换插针。
    - Q: 如何判断连接器是否正常工作?
    - A: 可通过专业的电气测试设备检测连接器的导通性及绝缘性,确保其正常工作。

    总结和推荐


    综上所述,这款四面屏蔽的高温度连接器具有极高的稳定性和耐用性,非常适合在恶劣环境下使用。其广泛的电路规格也提供了极大的灵活性。我们强烈推荐此款连接器给那些需要在高温环境中可靠传输信号的应用场合。无论是汽车工业还是医疗设备,这款连接器都是您的理想选择。

15800645参数

参数
触头镀层 - 配接
额定电流 2.5A
触头镀层厚度 - 配接 760nm
颜色 黑色
间距-配接 2.54mm
排数 2
类型 Detent Lock,Header
防护等级 -
针脚数 64pin
长*宽*高 84.13mm(长度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装

15800645厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

15800645数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 15800645 15800645数据手册

15800645封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
576+ ¥ 44.5177
库存: 57600
起订量: 576 增量: 576
交货地:
最小起订量为:576
合计: ¥ 25642.19
