469990100

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 1 5pin 13A 2.54μm 锡 通孔安装 13.9mm(高度)
供应商型号: Q-469990100
供应商: 期货订购
标准整包数: 6400

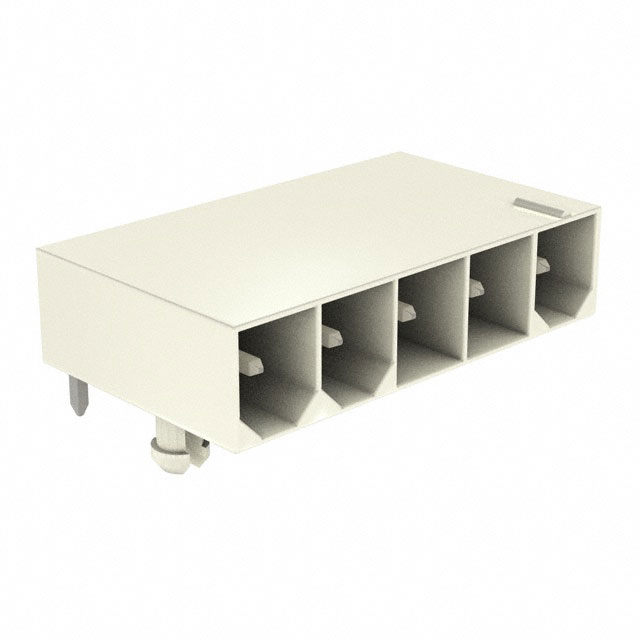

MOLEX 矩形连接器 - 针座 - 公插针 469990100

469990100概述

    MINI-FIT JR. CONNECTOR SYSTEM 技术手册

    产品简介


    MINI-FIT JR. 连接器系统 是一种用于电线和电路板连接的应用广泛的连接器系列。该连接器系统的中心线间距为 4.20 毫米(0.165 英寸),提供镀锡或30µ”金电镀选项。它们适用于各种应用,包括汽车、电信、医疗和工业设备等,因其紧凑的设计和高性能而受到广泛欢迎。

    技术参数


    - 电压: 600V交流(或600V直流)
    - 适用导线: 最大绝缘直径及导线规格
    - 16 AWG铜:3.15 毫米(0.124英寸)最大值
    - 18-24 AWG铜:3.10 毫米(0.122英寸)最大值
    - 22-28 AWG铜:1.80 毫米(0.071英寸)最大值
    - 最大电流承载能力 (安培):
    - 表3 列出了具体电流承载能力,取决于电路尺寸、环境温度、导线尺寸等多种因素。
    - 温度范围:
    - 工作温度:-40°C至+80°C
    - 非工作温度:-40°C至+105°C
    - 波峰焊接过程温度: 最高温度取决于插头类型,通常为240°C到260°C。
    - 灼热丝测试: 符合EN 60695-2-11标准,具体系列符合灼热丝测试要求。

    产品特点和优势


    MINI-FIT JR. 连接器系统具备多项优势:
    - 高可靠性:满足多种环境要求,如热冲击、湿热、冷阻抗等。
    - 电气性能卓越:接触电阻低,绝缘电阻高,具备耐压性能。
    - 机械性能稳定:终端插拔力适中,抗振动和冲击能力强。
    - 广泛应用:适用于多种终端设备,提供不同安装方式(垂直、直角)的版本。

    应用案例和使用建议


    应用案例:
    - 在汽车行业,该连接器系统常用于车身控制系统和动力系统。
    - 在电信行业,适用于交换机和服务器的电源模块。
    - 在医疗设备中,确保系统间的稳定连接,尤其是在移动和振动环境下。
    使用建议:
    - 安装时确保导线截面积匹配,避免过载风险。
    - 使用时需考虑环境条件对性能的影响,特别是在高温或低温环境中。

    兼容性和支持


    该产品与多种其他电子元件和设备兼容,但具体兼容性需参照销售图纸。制造商提供了详尽的支持文档和技术指导,用户可联系技术支持获取帮助。

    常见问题与解决方案


    - 问题1: 插头插入力过大
    - 解决方案: 确保使用正确的导线和工具进行压接。
    - 问题2: 接触电阻偏高
    - 解决方案: 检查接触点清洁度,必要时重新压接。
    - 问题3: 绝缘电阻低
    - 解决方案: 检查绝缘层是否有损坏或磨损,更换故障部件。

    总结和推荐


    MINI-FIT JR. 连接器系统 的高可靠性和多用途使其成为众多行业应用的理想选择。无论是用于汽车、电信还是医疗设备,该产品都能提供稳定且可靠的连接解决方案。鉴于其广泛的适用性和良好的市场反馈,强烈推荐此产品用于需要高性能连接器的应用场合。

469990100参数

参数
颜色 -
排数 1
针脚数 5pin
间距-配接 4.2mm
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
防护等级 -
类型 Header,Locking Ramp
额定电流 13A
长*宽*高 13.9mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 盒装,散装,袋装

469990100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

469990100数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 469990100 469990100数据手册

469990100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6400+ ¥ 2.3504
库存: 640000
起订量: 6400 增量: 6400
交货地:
最小起订量为:6400
合计: ¥ 15042.56
