首页  >  产品百科  >  64001-0800

64001-0800

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Assembly Tools, Hand Crimp Tool
供应商型号: U-64001-0800
供应商: 云汉优选
标准整包数: 1
MOLEX 线缆工具 64001-0800

64001-0800概述

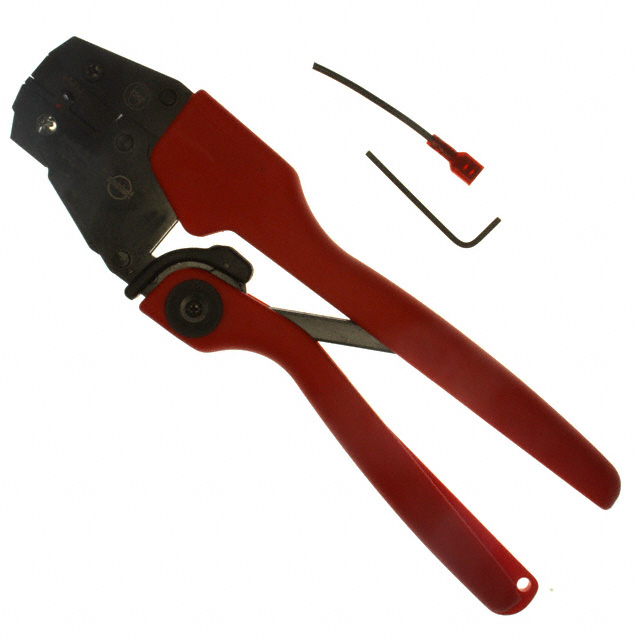

    RHT5760 Hand Crimp Tool 技术手册概述

    产品简介


    RHT5760 是一款专为高效、精准操作设计的手动压接工具。它主要用于终端压接,尤其适用于 AviKrimp® 女式绝缘快速断开连接器(18-22 AWG)。这款工具以其独特的机械设计和可靠的功能在市场上具有较高的认可度,广泛应用于工业制造、维修和原型制作等领域。

    技术参数


    - 适用线径范围: 18-22 AWG (0.80-0.35 mm²)
    - 压接终端型号: 如19002-0001至19002-0021系列终端
    - 拉力测试: UL标准下不同线径规格的拉力值分别为:22 AWG 8 lbs, 20 AWG 13 lbs, 18 AWG 20 lbs
    - 绝缘压接调整: 可通过调节底部工具夹口的M4螺丝进行微调
    - 操作环境: 室内干燥环境
    - 重量和尺寸: 尚未提供具体数值

    产品特点和优势


    - 全行程闭锁机制: 确保每次压接都达到完整的压接效果
    - 长手柄设计: 提供舒适的握持感,并减少压接力
    - 终端定位器: 高精度的终端定位装置,使压接位置更准确
    - 颜色编码的压接口袋: 避免使用错误的压接口袋
    - 机械坚固性: 采用优质材料,经过长时间的使用寿命测试

    应用案例和使用建议


    - 应用案例: 在工业制造、原型制作和修复工作中广泛应用
    - 使用建议:
    - 在每次使用前确保工具清洁并涂抹适量润滑油
    - 使用时注意终端定位器的正确安装
    - 拆卸工具后保持手柄闭合以避免异物进入压接区域

    兼容性和支持


    - 兼容性: 该工具主要与AviKrimp® 女式绝缘快速断开连接器配合使用
    - 技术支持: Molex公司提供了详细的校准证书和技术文档,同时备有维修套件以保障工具长期稳定运行

    常见问题与解决方案


    - 问题1: 工具卡死或卡住
    - 解决方案: 不要强行打开或关闭手柄,使用压板释放杠杆
    - 问题2: 需要调整工具预加载力
    - 解决方案: 调整压板释放轮,按指示图操作
    - 问题3: 绝缘压接需要调整
    - 解决方案: 松开底部工具夹口的M4螺丝,使用合适的扳手进行旋转调整

    总结和推荐


    综上所述,RHT5760 手动压接工具具备高效、精确和耐用的特点,在工业应用中表现出色。无论是制造还是维修,该工具都是不可或缺的选择。推荐在需要高质量终端压接的应用场景中使用此工具。

64001-0800参数

参数
零件状态 在售
包装方式 袋装

64001-0800厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

64001-0800数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 64001-0800 64001-0800数据手册

64001-0800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 702.5468 ¥ 6449.3796
2+ $ 570.2183 ¥ 5234.604
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6449.37
直接购买
加入购物车
