638235600

产品分类: 线缆工具
厂牌: MOLEX

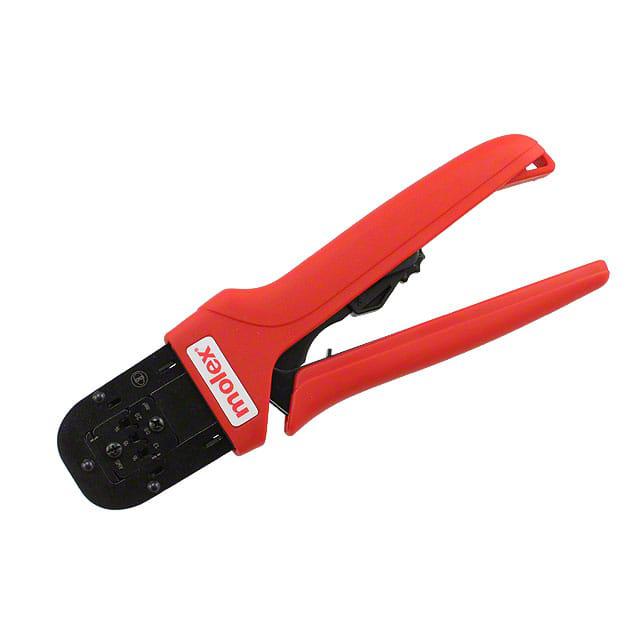

产品描述: Application Tooling, Hand Crimp Tool for 2.00mm Pitch Male Crimp Terminals
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638235600

638235600概述


    产品简介


    本手册介绍了用于2.00mm (.079")间距公端子的手动压接工具(型号:63823-5600)。这款工具主要用于将电线连接到对应的端子上,从而实现稳定的电气连接。该产品广泛应用于汽车、电信、工业自动化等领域,尤其适合低批量生产和现场维修应用。

    技术参数


    - 压接尺寸: 支持14-18 AWG导线,最大绝缘直径为4.40mm(0.173英寸)。
    - 压接高度: 最小值:1.22mm(0.048英寸),最大值:1.69mm(0.067英寸)。
    - 操作条件: 右手或左手均可使用,要求工具完全闭合以确保正确的压接力。
    - 兼容终端系列: 50638-9128, 50638-9028, 50638-9149, 50638-9049。
    - 认证: 符合IPC/WHMA A-620 Class 2标准,RoHS合规。

    产品特点和优势


    - 全周期卡扣设计: 确保每次压接都是完整的。
    - 人体工程学设计: 软胶手柄提供舒适的握持感,减轻长时间操作时的疲劳。
    - 终端定位器: 精确的定位器和止挡器确保终端处于正确的压接位置。
    - 转换方便: 工具可以方便地从右手操作切换到左手操作。
    - 耐用性高: 符合Molex高标准,经久耐用。

    应用案例和使用建议


    - 应用场景: 本工具适用于多种低批量生产环境,如汽车线束制造、工业控制设备布线等。
    - 使用建议: 使用前应确保导线已按规范剥离适当长度,避免因过长或过短导致压接力不足或过度。
    - 优化方案: 在压接过程中,定期进行拉力测试以确保压接质量。如果发现压接力不达标,可以通过调整工具的预载荷设置来改进。

    兼容性和支持


    - 兼容性: 该工具仅兼容指定型号的Molex端子。其他品牌或型号的端子可能无法正确压接。
    - 支持: 提供详细的安装和维护指南,同时Molex公司提供技术支持和保修服务,以确保用户能够长期有效使用该工具。

    常见问题与解决方案


    1. 问题: 工具被卡在半关闭状态。
    - 解决方案: 按下工具上的棘轮释放杆,轻轻松开工具。
    2. 问题: 压接力不达标。
    - 解决方案: 通过调整工具的预载荷设置(详见手册第6页),并重新进行拉力测试。
    3. 问题: 导线插入困难。
    - 解决方案: 请确保导线已按照规定的长度剥离,并正确插入工具。如果仍存在问题,请检查工具是否清洁无阻。

    总结和推荐


    总体而言,Molex 63823-5600手动压接工具具有优秀的质量和便捷的操作体验。其全周期卡扣设计和人体工程学手柄使其成为低批量生产及现场维修的理想选择。尽管该工具主要适用于低产量场景,但其高效、准确的压接能力和广泛的适用范围使其成为众多应用场景中的优选工具。因此,我们强烈推荐该产品。

638235600参数

参数
零件状态 在售
包装方式 盒装,袋装

638235600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
