0638191200

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Molex 压线钳, 适用于22 → 18AWG 线规格
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 0638191200

0638191200概述


    产品简介

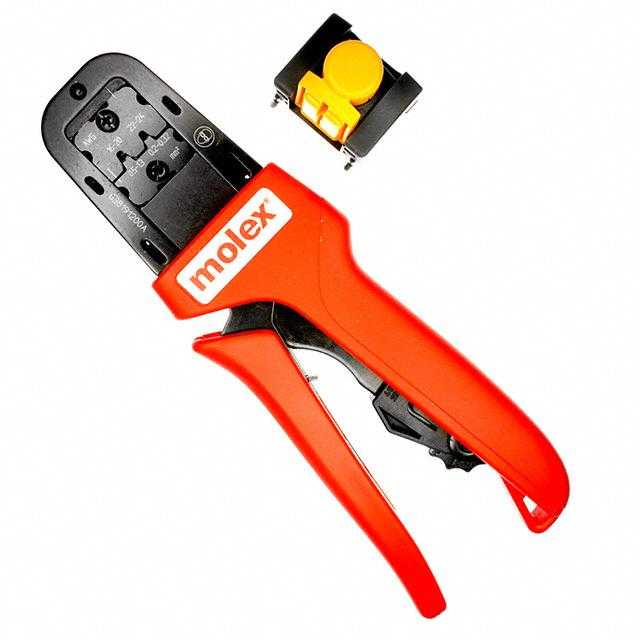

    产品名称: 手动端子压接工具(型号:ATS-638191200)
    产品类型: 用于直径为0.093英寸(约2.36毫米)的标准针型和插座型压接端子,以及公母端子和公共端子的压接工具。
    主要功能:
    - 安全可靠的压接操作,确保完整的压接效果。
    - 舒适的人体工程学设计手柄,减少长时间工作的疲劳感。
    - 精确的定位和止线装置,确保终端处于正确的压接位置。
    应用领域:
    - 电子制造行业,特别是在低产量或现场维修场景中。
    - 各种类型的电缆和电线的终端处理,特别是针型和插座型连接器的应用。

    技术参数


    - 压接范围: 针对18-22 AWG和16-24 AWG的电线进行压接。
    - 适用端子系列: 包括02-09-2118, 02-09-1118, 02-09-1119, 02-09-5133, 1381, 05-02-0048, 1881-2, 1973, 2273, 4272, 6271。
    - 压接规格: 适用于直径在1.52-3.05mm之间且绝缘层厚度在0.130-0.150mm之间的导线。
    - 工具材质: 精密加工材料,符合WHMA-IPCA620 Class 2标准,且符合RoHS标准。
    - 最大拉力: 某些型号的最大拉力可达到155.8磅。

    产品特点和优势


    - 全行程卡扣式手柄: 确保每次都能完成完整的压接。
    - 人体工学软胶手柄: 提高舒适度,减轻长时间使用带来的疲劳。
    - 定位精准的止线装置: 使终端保持正确的压接位置。
    - 适应左右手操作: 可以轻松转换成右手或左手操作,提高使用灵活性。
    - 安全可靠的设计: 本工具仅限用于指定的莫仕终端压接,不应用于硬化物体,以防损坏工具或模具。

    应用案例和使用建议


    - 应用案例: 适用于各种小批量生产和现场维修场景,特别适用于18-22 AWG和16-24 AWG电线的压接作业。
    - 使用建议:
    - 在使用前确认终端是否为莫仕指定型号。
    - 严格按照手册步骤操作,确保正确安装和操作工具。
    - 注意在插入较大直径的电线时,可能需要将工具完全打开后操作。

    兼容性和支持


    - 兼容性: 本工具仅兼容特定型号的莫仕终端,详细型号见技术手册。
    - 支持和维护: 保修期为30天,仅适用于未改动、误用或损坏的产品。建议定期维护,包括清理和润滑工具,以保证最佳性能。

    常见问题与解决方案


    - 问题1: 工具被卡住或卡死在半闭合状态怎么办?
    - 解决办法: 使用工具内部的释放杠杆轻轻按下,即可轻松打开。
    - 问题2: 拉力不足怎么办?
    - 解决办法: 通过调节工具预加载力,即逆时针旋转设置轮以增加力度,顺时针旋转则减小力度。

    总结和推荐


    综上所述,这款手动端子压接工具在操作简便性、安全性和可靠性方面表现出色,适合于需要小批量生产或现场维修的应用场景。其人体工学设计减少了使用者的疲劳感,确保了更高的工作效率。因此,强烈推荐给需要高质量、高精度压接操作的专业用户。

0638191200参数

参数
零件状态 在售

0638191200厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0638191200数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 0638191200 0638191200数据手册
