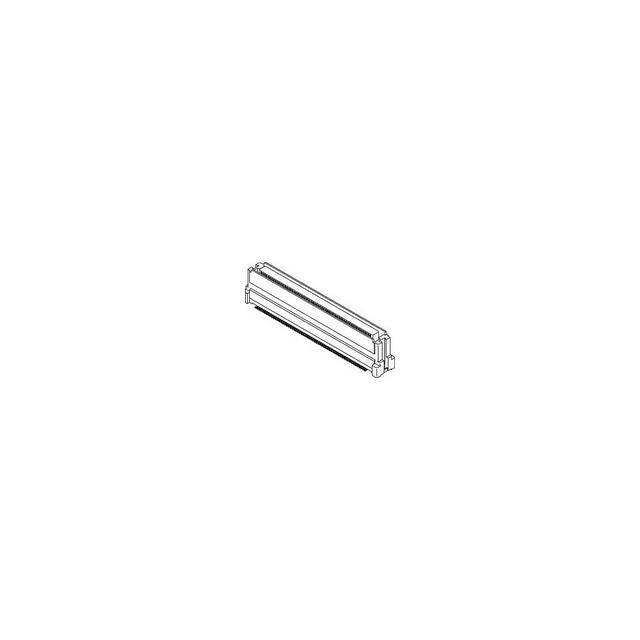

529011274

厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 640μm 2 120pin 11mm,12mm,13mm,14mm,15mm,16mm 10mm 250nm 金 SMD,P=0.64mm 贴片安装 45.97mm(长度)*6.4mm(高度)
供应商型号: J-MOLE-0136356
供应商: Chip1stop
标准整包数: 1
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 529011274

529011274概述

    SlimStack Board-to-Board/FPC Connectors 技术手册

    1. 产品简介


    SlimStack Board-to-Board/FPC Connectors 是一种用于电路板到电路板连接的电子元器件。它特别适用于需要高密度信号传输的应用场景,如智能手机、平板电脑和其他便携式电子设备。这种连接器具有较低的占位面积和较高的可靠性和耐用性。

    2. 技术参数


    - 基本规格:
    - 连接器类型:SlimStack 板对板/板对柔性印刷电路板 (FPC) 连接器
    - 系列:0.635 系列
    - 接收端型号:0529011274
    - 针数:120
    - 插拔次数:最多 50 次
    - 物理规格:
    - 嵌入电路数:120
    - 色彩:树脂白色
    - 插拔高度:12.00 mm 至 16.00 mm
    - 插拔宽度:6.40 mm
    - 端子厚度:推荐 1.60 mm
    - 电气规格:
    - 最大电流:每触点 0.5 A
    - 最大电压:100 V
    - 工作温度范围:-55°C 至 +105°C
    - 材料:
    - 插针材料:铜合金
    - 插针电镀:金
    - 终端电镀:锡
    - 树脂材料:耐高温热塑性塑料

    3. 产品特点和优势


    SlimStack Board-to-Board/FPC Connectors 的特点是紧凑的体积和卓越的信号传输能力。它的设计允许在有限的空间内实现高密度连接,从而适用于多种便携式电子产品。此外,其耐高温材料使其能够在各种恶劣环境下稳定运行。

    4. 应用案例和使用建议


    SlimStack Board-to-Board/FPC Connectors 主要应用于手机、平板电脑和其他便携式电子设备中。这些连接器不仅能够确保高密度信号的可靠传输,还能降低整体设备的成本。对于设计师而言,建议在设计时考虑到连接器的插拔高度和宽度限制,以避免不必要的设计更改。

    5. 兼容性和支持


    SlimStack 0.635 系列连接器与以下插头型号兼容:
    - 55091
    - 53625
    - 53647
    - 53649
    - 53627
    制造商提供了详尽的技术支持,包括在线资源、培训课程和技术文档,以帮助客户顺利进行产品选型和应用开发。

    6. 常见问题与解决方案


    - 问题 1: 插拔时连接器松动。
    - 解决办法: 确保正确安装并锁定到位。
    - 问题 2: 连接器无法正确连接。
    - 解决办法: 检查接口是否有异物阻碍,并重新尝试插拔。

    7. 总结和推荐


    SlimStack Board-to-Board/FPC Connectors 是一款高性能、高可靠性的小尺寸连接器,适用于多种便携式电子产品。其紧凑的设计、出色的信号传输能力和广泛的兼容性使其在市场上具有较强的竞争力。我们强烈推荐此产品给那些需要在狭小空间内实现高密度信号传输的应用场景。

529011274参数

参数
间距 640μm
排数 2
触头镀层
板上高度 10mm
针脚数 120pin
接合堆叠高度 11mm,12mm,13mm,14mm,15mm,16mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
长*宽*高 45.97mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

529011274厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

529011274数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 529011274 529011274数据手册

529011274封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.216 ¥ 52.5252
10+ $ 4.5255 ¥ 38.2405
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.52
