22142144

厂牌: MOLEX
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 1 14pin 2.5A 2.54μm 锡 白色 通孔安装 7.7mm(高度)
供应商型号: Q-22142144
供应商: 期货订购
标准整包数: 1458

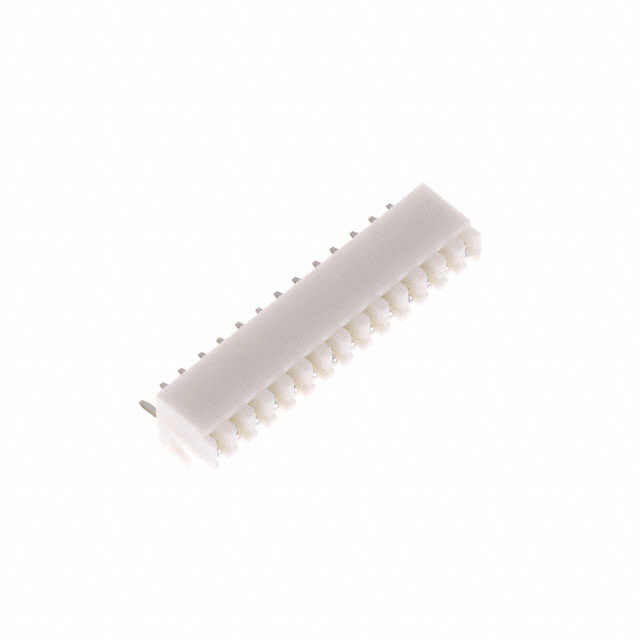

MOLEX 矩形连接器 - 针座 - 插座/母插口 22142144

22142144概述


    产品简介


    产品名称:中心线(.100英寸)2.54毫米间距0.64毫米方形针头接头
    这些接头主要用于通过印刷电路板(PCB)连接器或使用22到30 AWG电线进行压接的应用中。它们提供了一系列适用于不同应用的产品型号,包括终端(如2759、6459、41572、4809、8088)、外壳(如2695)、PCB连接器(如4455)和头部(如4030、4094、6373、7478、6410、7395、42225、42226、42227、42228、42375、42376、42377)。

    技术参数


    - 电压:500V AC或600V DC
    - 电流(单电路):2.5A
    - 温度范围(工作):-40°C至+80°C
    - 温度范围(非工作):-40°C至+105°C
    - 接触电阻(低水平):10毫欧姆最大值
    - 绝缘电阻:1000兆欧姆最小值
    - 耐电压:无击穿
    - 电容:2皮法拉最大值
    - 插入力:最大4.9牛顿(1.1磅力)
    - 拔出力:最小0.56牛顿(0.125磅力)

    产品特点和优势


    这些接头在材料选择和结构设计上提供了多种选项,以满足不同的应用场景需求。例如,可以选择黄铜或磷青铜作为终端材料,尼龙或聚酯作为外壳材料。此外,它们具有高机械强度和稳定性,在多种环境下都能保持稳定运行。这些接头在多个安全机构(如UL和CSA)获得了认证,这表明其质量和安全性已经得到了认可。

    应用案例和使用建议


    这些接头广泛应用于各种电子产品和控制系统中,如家用电器、工业控制设备、医疗设备、电信系统和汽车电子等。根据手册提供的应用场景,使用这些接头时需要确保正确的焊接工具和工艺,以保证连接器的可靠性。建议用户在使用前仔细检查手册中的具体操作步骤,确保正确安装和使用。

    兼容性和支持


    该系列接头与多种PCB连接器和其他电子组件具有良好的兼容性。制造商提供了详尽的技术支持和服务,以确保用户能够顺利使用这些接头。如果遇到任何问题,可以通过厂商的客服渠道获得帮助。

    常见问题与解决方案


    - Q: 接头插入和拔出时遇到困难
    - A: 确保按照手册中的说明正确操作,使用适当的工具并检查接头是否有损伤。
    - Q: 高温环境下使用时接头过热
    - A: 在高温环境下使用时,注意散热措施,避免超过允许的工作温度范围。
    - Q: 接头表面出现腐蚀现象
    - A: 检查接头是否暴露在腐蚀性环境中,定期清洁并采取防锈措施。

    总结和推荐


    总的来说,这些中心线接头在电气和机械性能方面表现出色,具备高可靠性、良好兼容性和广泛的适用范围。对于需要高质量连接解决方案的工程师和设计师来说,这些接头是理想的选择。强烈推荐使用这些接头来提高产品的可靠性和耐用性。

22142144参数

参数
颜色 白色
触头镀层 - 配接
额定电流 2.5A
针脚数 14pin
类型 Bottom Entry,Push-Pull,Receptacle
排数 1
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
防护等级 -
长*宽*高 7.7mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

22142144厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22142144数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 22142144 22142144数据手册

22142144封装设计

查看详情并下载
Symbol
Footprint
3D Model
