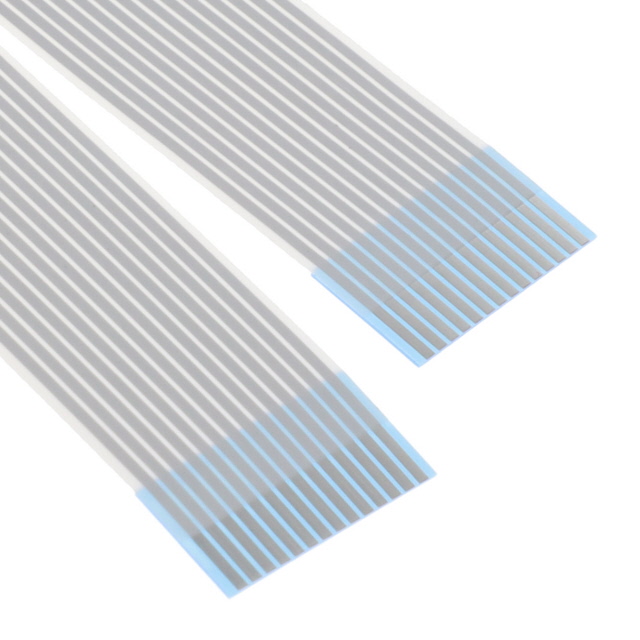

0151670299

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 14Conductors 60VAC 0.152m
供应商型号: 0151670299-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 0151670299

0151670299概述

    1.00MM Center FFC Jumper Cable (High Temperature) 技术手册

    1. 产品简介


    本手册介绍的是1.00mm中心FPC跳线电缆(高温度版),专为需要高性能和耐用性的应用设计。这种柔性扁平电缆(FPC)广泛应用于消费电子、工业自动化、医疗设备等领域,特别适用于对灵活性和耐温性有严格要求的应用场景。

    2. 技术参数


    - 产品型号: 1.00MM CENTER FFC JUMPER CABLE (EXTRA FLEXIBLE)
    - 材料编号: 15167-XXXX
    - 导体数量: 4至99根
    - 间距(P): 1.00 ± 0.08mm
    - 跨度(E): 1.00 (N-I) ± 0.15mm
    - 总宽度(W): 1.00 (N+I) ± 0.10mm
    - 边缘宽度(M): 1.0 ± 0.20mm
    - 剥离长度(S): 2.00至10.00 ± 0.80mm
    - 连接区域端厚(Tc): 0.30 ± 0.05mm
    - 绝缘区域厚度(Ti): 0.12 ± 0.05mm
    - 绝缘长度(L):
    - 20至60mm ± 2.00mm
    - 61至100mm ± 3.00mm
    - 101至200mm ± 4.00mm
    - 201至3999mm ± 5.00mm
    - 4000至5999mm ± 10.00mm
    - 6000至9999mm ± 15.00mm
    - 加固长度(F): 6.00至20.00 ± 2.00mm
    - 端直度(s-s'): 最大0.40mm
    - 电流和适用导体: 见具体表格
    - 操作温度范围: -40°C至+105°C

    3. 产品特点和优势


    - 高柔韧性: 可承受多次弯曲而不影响性能。
    - 宽广的操作温度范围: 能够适应各种恶劣环境条件。
    - 耐高温: 在高达105°C的环境下仍能保持稳定性能。
    - 高可靠性: 具备优异的机械性能,包括耐磨性和抗折叠性。
    - UL认证: 符合UL 758 VW-1标准,确保安全可靠。

    4. 应用案例和使用建议


    - 消费电子: 手机、平板电脑等设备内部连接。
    - 工业自动化: 工业机器人及自动化设备中的信号传输。
    - 医疗设备: 医疗监测设备中的信号传导。
    使用建议:
    - 在安装过程中注意避免过度弯曲,以延长使用寿命。
    - 确保电缆在低温环境中不会受到冷害影响。
    - 定期检查连接处的绝缘层完整性,防止短路现象发生。

    5. 兼容性和支持


    本产品可以与大多数标准连接器和设备兼容。厂商提供详尽的技术支持和售后服务,以确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - Q: 电缆在使用过程中出现断裂?
    - A: 检查安装过程是否有过度弯曲的情况;确保使用适当的弯曲半径;考虑使用支撑结构来减少应力。

    - Q: 连接不稳定?
    - A: 确认焊接点是否牢固;检查连接器是否匹配;如果有必要,更换连接器。

    7. 总结和推荐


    本产品以其高柔韧性、宽广的操作温度范围和UL认证的可靠性成为市场上极具竞争力的选择。推荐用于对温度和弯曲性能有较高要求的应用场景。综合以上优点,我们强烈推荐使用该产品。

0151670299参数

参数
长*宽*高 152.4mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装
