536250374

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 640μm 2 30pin 7mm,13mm 6mm 250nm 金 SMD,P=0.64mm 贴片安装 16.4mm(长度)*5.2mm(高度)
供应商型号: Q-536250374
供应商: 期货订购
标准整包数: 4000

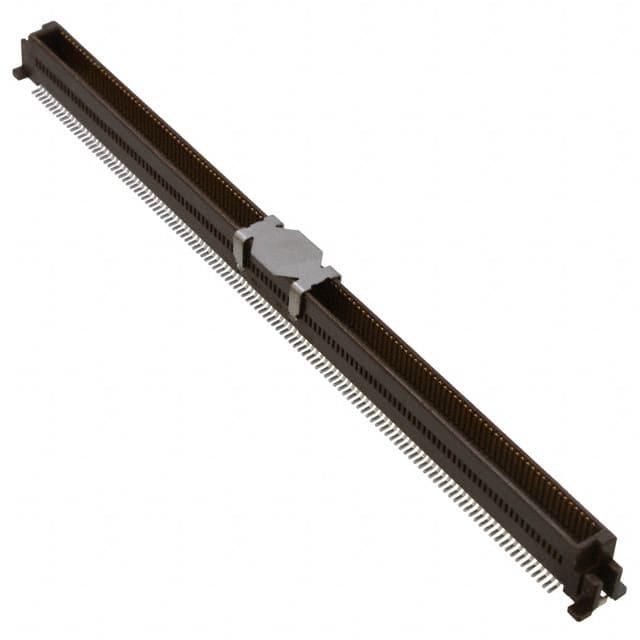

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 536250374

536250374概述

    0.635 mm PITCH B TO B CONN. HOUSING ASSEMBLY K -LEAD FREE- 技术手册解析

    产品简介


    0.635 mm PITCH B TO B CONN. HOUSING ASSEMBLY K -LEAD FREE- 是一种设计用于连接两个印刷电路板的高性能电连接器。它采用无铅材料制造,符合环保要求。这种连接器广泛应用于通信设备、计算机系统、消费电子、工业控制等多个领域。

    技术参数


    - 额定电压:100V (AC/DC)
    - 最大允许电流:0.5A
    - 工作温度范围:-55℃ 至 +105℃
    - 插拔力:插入力最大为 0.690N (70gf),拔出力最小为 0.118N (12gf)
    - 绝缘电阻:最小值为 1000 MΩ
    - 耐压能力:最大电压 250V AC,无击穿现象
    - 机械保持力:最小值为 1.96N (0.2kgf)

    产品特点和优势


    该连接器具备多种显著优势:
    - 无铅制造:环保材料,适用于需要低环境影响的应用。
    - 高可靠性:具有出色的绝缘和耐压性能,在各种条件下均能稳定工作。
    - 坚固耐用:机械保持力强,确保连接器在长期使用中不会轻易松动或损坏。
    - 宽工作温度范围:能够在极端环境下正常工作,适合于恶劣环境中的应用。
    - 低接触电阻:保证信号传输的稳定性和高效性。

    应用案例和使用建议


    根据技术手册,此连接器广泛应用于以下几个方面:
    - 通信设备:如路由器、交换机等,需要稳定且高效的信号传输。
    - 计算机系统:用于主板和扩展卡之间的连接。
    - 消费电子:如智能手机和平板电脑,需要小巧而可靠的连接器。
    - 工业控制:在自动化生产线中实现设备间的可靠通信。
    使用建议:
    1. 在安装过程中,应注意避免基板变形,必要时添加补强板。
    2. 确保按照手册中的温度曲线进行红外再流焊。
    3. 不要在安装后用手修整焊接区域,以避免破坏连接器的功能。
    4. 避免过度使用焊料和助焊剂,以防止接触缺陷和功能失效。

    兼容性和支持


    该连接器系列提供多种不同的插拔高度配置,以满足不同应用场景的需求。制造商提供了详细的安装指南和技术支持,包括安装测试和维护服务。

    常见问题与解决方案


    - 问:插拔过程中插拔力过大?
    - 答:请检查是否安装正确,以及是否需要更换润滑剂。
    - 问:接触电阻偏高?
    - 答:确保清洁终端并按照手册中的方法重新进行焊接。
    - 问:长时间使用后发生脱落?
    - 答:确保终端已正确固定,并检查是否存在机械损伤。

    总结和推荐


    0.635 mm PITCH B TO B CONN. HOUSING ASSEMBLY K -LEAD FREE- 连接器具备优秀的性能和稳定性,能够满足各种应用需求。无论是在恶劣环境还是高要求的应用场合,都能展现出色的表现。我们强烈推荐使用这款连接器,尤其是在需要高性能和高可靠性的场合。希望本文档能为您提供足够的信息来做出明智的选择。

536250374参数

参数
触头镀层
板上高度 6mm
针脚数 30pin
接合堆叠高度 7mm,13mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 640μm
排数 2
长*宽*高 16.4mm(长度)*5.2mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

536250374厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

536250374数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 536250374 536250374数据手册

536250374封装设计

查看详情并下载
Symbol
Footprint
3D Model
