430451427

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 14pin 8A 1.52μm 锡 黑色 通孔安装 7.366mm(宽度)*8.77mm(高度)
供应商型号: SR-430451427
供应商: 海外现货
标准整包数: 936

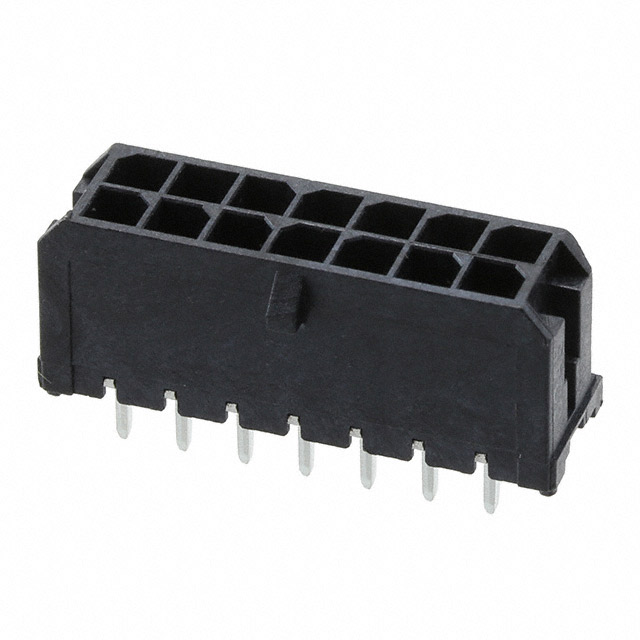

MOLEX 矩形连接器 - 针座 - 公插针 430451427

430451427概述

    Micro-Fit Dual Row Connectors:产品技术手册

    1. 产品简介


    Micro-Fit双排连接器是为满足高密度和可靠性需求而设计的电子连接组件。这类连接器适用于多种线对板和线对线的应用场景,能够提供稳定的电流传输和信号传输能力。Micro-Fit连接器特别适合在通信设备、工业自动化、汽车电子、医疗设备和消费电子产品中使用。

    2. 技术参数


    - 尺寸、材料和镀层:
    - 壳体:聚酯树脂和尼龙(插座和插头);液晶聚合物(头部)
    - 接触件:磷青铜
    - 引脚:黄铜,镀修改过的锡或黄铜
    - 安全机构认证:
    - UL: E29179
    - CSA: LR19980
    - IEC 61984认证
    - 额定值:
    | 系列 | 电压额定值 (AC RMS 或 DC) | 电流额定值 (单电路, 安培) |
    |
    | 43020 | 350 V | 5 A |
    | 43025 | 600 V | 8 A |
    | 172952 | 600 V | 5 A |
    | 43045 | 600 V | 8 A |
    | 44914 | 600 V | 8 A |
    - 温度范围:
    - 工作温度:-40°C 至 +105°C(含端子温升)
    - 非工作温度:-40°C 至 +105°C

    3. 产品特点和优势


    - 高可靠性和稳定性:通过多项严格测试,确保连接器在极端条件下的稳定表现。
    - 兼容性强:支持多种线缆直径和连接方式,可广泛应用于各类设备。
    - 易于安装和维护:独特的设计简化了安装过程,降低维护成本。
    - 安全认证:获得UL、CSA和IEC的安全认证,符合国际标准。

    4. 应用案例和使用建议


    - 线对板连接:在工业自动化控制系统中,用于将传感器和控制器之间的信号进行可靠传输。
    - 线对线连接:在汽车电子系统中,用于电池管理系统中不同模块间的电流传输。

    建议:
    - 在高温环境下使用时,需要额外考虑热稳定性和散热措施。
    - 针对不同线缆直径,应根据具体应用场景选择合适的电流等级,避免过载。

    5. 兼容性和支持


    - 本产品与常见的线缆直径和线缆连接方式高度兼容。
    - 厂商提供全面的技术支持和售后服务,包括详细的产品手册和技术文档。

    6. 常见问题与解决方案


    - 问题1:如何正确选择电流等级?
    - 解决方案:根据线缆直径和应用场景选择合适的电流等级。参阅技术手册中的电流等级表格,确保选择的电流不超过推荐的最大值。

    - 问题2:如何处理温度升高问题?
    - 解决方案:在高温环境下使用时,建议采用更粗的线缆以减小电流密度,从而降低温升风险。同时,可采用散热片或其他散热装置辅助散热。

    7. 总结和推荐


    Micro-Fit双排连接器以其卓越的电气性能和机械强度,广泛适用于多种电子设备。无论是在工业控制、汽车电子还是医疗设备等领域,其稳定性和可靠性均得到充分验证。强烈推荐给寻求高质量连接解决方案的专业人士和工程师。

430451427参数

参数
防护等级 -
触头镀层厚度 - 配接 1.52μm
针脚数 14pin
排数 2
触头镀层 - 配接
额定电流 8A
间距-配接 3mm
类型 Header,Locking Ramp
颜色 黑色
长*宽*高 7.366mm(宽度)*8.77mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430451427厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451427数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451427 430451427数据手册

430451427封装设计

查看详情并下载
Symbol
Footprint
3D Model
