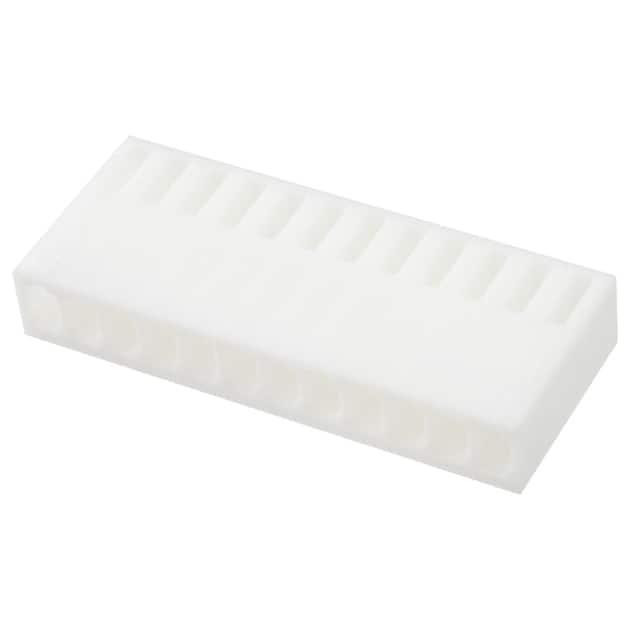

22012121

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 压接连接器外壳, 12路, 2.54mm节距, 1行
供应商型号: 22012121
供应商: 国内现货
标准整包数: 50
MOLEX 矩形连接器 - 外壳 22012121

22012121概述

    电子元器件产品技术手册

    产品简介


    本技术手册详细介绍的是Molex公司的2695系列2.54mm间距的尼龙绝缘插头(Crimp Housing)。该产品适用于多种电路连接需求,广泛应用于工业自动化、通信设备、医疗仪器和消费电子等领域。它采用高品质的尼龙材料制造,并且具有阻燃等级UL94V-0,确保了产品在各种环境下的安全性能。

    技术参数


    - 电路数量:2至16路
    - 尺寸规格:
    - DIM.A:范围从2.54 mm到38.10 mm
    - DIM.B:范围从0.100 mm到1.622 mm
    - 材质:A部分为白色尼龙,B部分为黑色尼龙,均达到UL94V-0阻燃等级
    - 适用线径:最大22-30号AWG线缆,直径不超过1.57 mm
    - 工程编号:PS-10-07
    - 包装:按PK-2695-001标准包装
    - 兼容终端系列:2759、6459、41572等系列终端,自2012年4月19日后也兼容4809和8088系列终端

    产品特点和优势


    - 设计灵活性:2至16路的电路配置,满足不同电路连接需求。
    - 安全性:符合直接支持裸露带电部分的要求(UL508C),并且通过了Class B的外观规范(PS-45499-002)。
    - 易用性:终端装配简便,可以方便地与多种终端连接,提升装配效率。
    - 耐用性:采用高强度尼龙材料,具有良好的机械强度和耐温性能。

    应用案例和使用建议


    - 工业自动化:适合用于电机控制、传感器连接等场合。
    - 通信设备:可作为信号传输线束的端子部件。
    - 医疗仪器:确保连接的安全性和可靠性,提高设备性能。
    - 消费电子:如智能家电、手持设备的内部连接线。
    使用建议:
    - 在装配过程中,务必确认电路数目的正确性,特别是在进行多电路连接时。
    - 确保线缆绝缘层厚度不超过规定值,以避免短路风险。
    - 使用专用工具进行压接操作,确保连接牢固可靠。

    兼容性和支持


    该系列产品兼容多种终端系列,确保了广泛的互换性。此外,Molex公司提供详细的技术支持和服务,包括在线文档、电话咨询及售后服务,以帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:终端连接不稳固。
    - 解决方法:检查压接工具是否设置正确,确保压接力度适宜。
    - 问题:电路数目不对。
    - 解决方法:参考产品规格表,核对所需电路数量是否匹配。

    总结和推荐


    总体而言,Molex 2695系列2.54mm间距的尼龙绝缘插头具有良好的设计、安全性和互换性,特别适用于各种严苛的工业和商业应用环境。无论是作为工业设备的内部连接件还是用于复杂电路的设计,都表现出色。因此,强烈推荐使用此款产品,相信它能为您的项目带来显著的价值。

22012121参数

参数
类型 Receptacle
颜色 白色
触头类型 Non-Gendered
紧固类型 -
排数 1
触头端接 压接
针脚数 12pin
长*宽*高 31.04mm*12.7mm*4.82mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
