346900203

厂牌: MOLEX

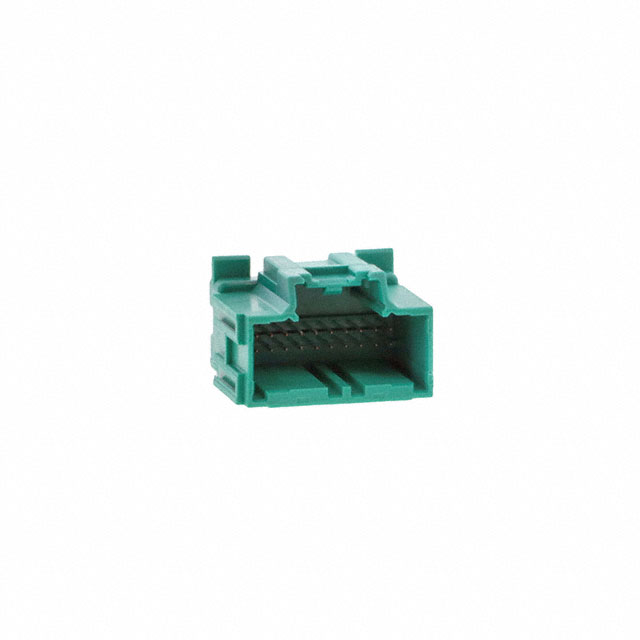

产品描述: Molex 2.54mm间距20p双排排针 线对板连接器, STAC64系列, 直角, 通孔安装
供应商型号: AV-A-MLX346900203
供应商: Avnet
标准整包数: 80
MOLEX 矩形连接器 - 针座 - 公插针 346900203

346900203概述


    产品简介


    Stac64 是一款高性能的 PCB 接头系统,属于 Molex 公司的产品家族。它具有单个、多口袋和混合接头系统的特点,广泛应用于汽车、电源和电线到板连接领域。本次介绍的是 Stac64 系列中的垂直接头组件,型号为 0346900203,具有 20 路电路,采用绿色树脂材料,适合使用在特定的托盘包装中。

    技术参数


    - 产品型号: 0346900203
    - 产品系列: Stac64
    - 应用领域: 汽车、电源、电线到板连接
    - 物理特性:
    - 插拔次数最大: 10 次
    - 导电触点最大电流: 10.0A
    - 工作温度范围: -40°C 到 +100°C
    - 插座接口针距: 2.54mm (0.100 英寸)
    - 终端接口针距: 2.54mm (0.100 英寸)
    - 引脚长度: 3.33mm
    - 颜色: 绿色
    - 推荐 PCB 厚度: 1.57mm
    - 包装类型: 托盘包装
    - 极化类型: D
    - 最大工作电压: 500V
    - 电气特性:
    - 电气耐压: 500V
    - 接触点最大电流: 10.0A
    - 接触材料: 铜合金(黄铜)插针,镀锡
    - 引脚焊接工艺: 波峰焊
    - 最高焊接温度: 260°C
    - 最长焊接时间: 40 秒
    - 最大焊接周期: 3 次

    产品特点和优势


    Stac64 系列接头系统具有以下几个显著特点:
    1. 高度耐用: 可承受高达 10 次的插拔循环,确保长期稳定运行。
    2. 高电流承载能力: 每个接触点可承受高达 10.0A 的电流,适用于大功率应用。
    3. 宽泛的工作温度范围: 能够在极端环境下工作,适用范围从 -40°C 到 +100°C。
    4. 极化的结构设计: 通过不同类型的极化确保正确安装,防止错误插拔。
    5. 绿色环保: 符合欧盟 ELV、RoHS 和中国 RoHS 标准,无卤素,环保安全。

    应用案例和使用建议


    Stac64 系列接头常用于汽车、电源及电线到板连接领域。例如,在汽车电子模块中,Stac64 接头可以连接各种传感器、控制单元和线束。此外,在电力系统中,它能提供可靠稳定的连接,以应对复杂的供电需求。
    为了更好地利用 Stac64 接头,建议用户:
    1. 严格遵守插拔规范: 尽量避免频繁插拔,以防接触疲劳。
    2. 保持清洁: 安装前务必清洁引脚,避免灰尘、油污等杂质影响导电性能。
    3. 正确安装: 使用合适的工具进行安装,确保接头极化正确。

    兼容性和支持


    Stac64 接头系统能够与 Molex 的 34729 2.54mm (0.100”) Pitch Stac64 直角插座配套使用,适用于多种应用场景。Molex 公司还提供了丰富的技术支持文档和售后服务,确保用户能够轻松安装和使用这些产品。

    常见问题与解决方案


    - 问题: 插头插不进去
    - 解决方案: 检查极化是否正确,确保插头与插座极化一致。

    - 问题: 接触不良
    - 解决方案: 清洁接触面,确保没有异物阻碍接触。

    总结和推荐


    综上所述,Stac64 系列接头凭借其高可靠性、优异的电气特性和广泛的适用范围,在工业和消费电子产品中表现出色。特别是其优良的机械和电气性能,使其成为众多应用场景的理想选择。强烈推荐给需要高性能 PCB 连接解决方案的工程师和制造商。

346900203参数

参数
针脚数 20pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
颜色 绿色
额定电流 10A
类型 Header,Latch Holder
长*宽*高 34.04mm(长度)*31.02mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘,袋装
