首页  >  产品百科  >  0152670711

0152670711

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable Polyester 4Conductors 60VAC 0.152m
供应商型号: WM14899-ND
供应商: Digi-Key
标准整包数: 1

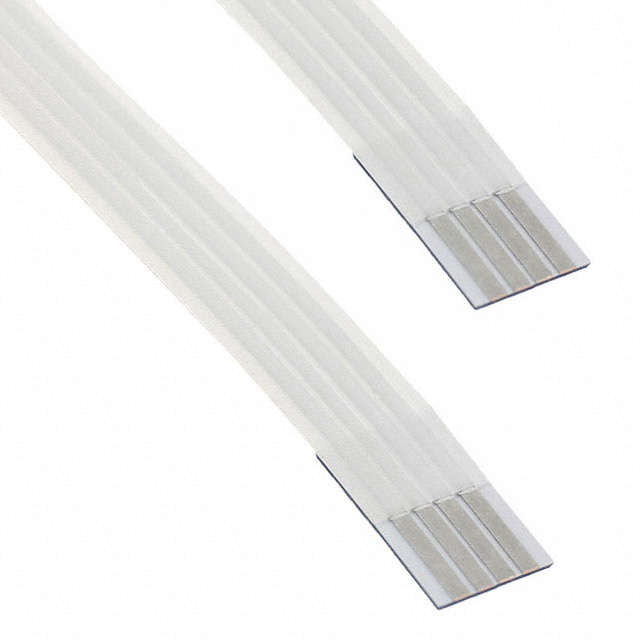

MOLEX 扁平带状线缆 0152670711

0152670711概述

    1.00 mm Pitch Flat Flex Cable (FFC) 技术手册

    1. 产品简介


    1.00 mm 中心扁平柔性电缆(FFC)是一款专为高温度设计的跳线电缆,采用锡镀铜导体。这种电缆广泛应用于各种电子产品中,如显示器、笔记本电脑、打印机和医疗设备等,适用于需要高灵活性和高可靠性的场合。

    2. 技术参数


    | 参数名称 | 规格 |

    | 芯线间距(P) | 1.00 ± 0.08 mm |
    | 导体宽度(CW) | 0.7 ± 0.03 mm |
    | 绝缘层厚度(Ti) | 0.27 ± 0.05 mm |
    | 接触点类型 | Type A (同一侧) 或 Type D (对面) |
    | 工作电压 | 60 V AC 最大值 |
    | 额定电流 | 1.25 A (所有导体负载下)最高30°C 温升 |
    | 绝缘电阻 | 每米10兆欧姆最小值 |
    | 寿命循环次数 | 至少50,000次 |

    3. 产品特点和优势


    - 高柔性:具有至少50,000次寿命循环次数,适用于高频应用。
    - 高可靠性:通过严格热冲击测试和冷卷曲测试,确保在极端环境下依然保持性能稳定。
    - 温度范围广:能在-40°C至+105°C范围内正常工作。
    - 阻燃材料:符合UL 758 VW-1防火标准,提高安全性。

    4. 应用案例和使用建议


    此款电缆可广泛应用于各种电子设备中,例如:
    - 显示器连接
    - 笔记本电脑内部连接
    - 打印机接口连接
    使用建议:
    - 在安装时确保导体间距正确,避免短路。
    - 使用适当的焊接工艺,以确保导体的可靠连接。

    5. 兼容性和支持


    - 本电缆与其他标准FFC插座和插头具有良好的兼容性。
    - 厂商提供技术支持,包括安装指导和故障排除服务。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现脱层现象
    - 解决方案:请检查焊锡温度和浸锡时间,确保符合规范要求。
    - 问题2:绝缘电阻降低
    - 解决方案:检查环境湿度是否过高,适当调节环境湿度或更换干燥剂。
    - 问题3:导体接触不良
    - 解决方案:重新焊接导体,并确保焊接质量。

    7. 总结和推荐


    此款1.00 mm 中心FFC电缆凭借其高柔性、高可靠性和广泛的温度适用范围,在各类电子设备中展现出色的性能。我们强烈推荐使用此产品,尤其是在对电缆性能有较高要求的应用场景中。

0152670711参数

参数
长*宽*高 152.4mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152670711厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152670711数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152670711 0152670711数据手册

0152670711封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5424 ¥ 29.9333
10+ $ 3.0067 ¥ 25.4068
25+ $ 2.714 ¥ 22.7127
50+ $ 2.5844 ¥ 21.6282
100+ $ 2.4608 ¥ 20.5942
250+ $ 2.3068 ¥ 19.3047
500+ $ 2.1966 ¥ 18.3832
1000+ $ 2.0918 ¥ 17.5061
3000+ $ 1.936 ¥ 16.2016
库存: 260
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.93
直接购买
加入购物车
