2167592037

产品分类: 其他线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 EXTreme Guardian系列, 11mm节距, 2m长, EXTreme Guardian转无终端接头
供应商型号: TS-2167592037
供应商: 海外现货
标准整包数: 1
MOLEX 其他线缆 2167592037

2167592037概述


    产品简介

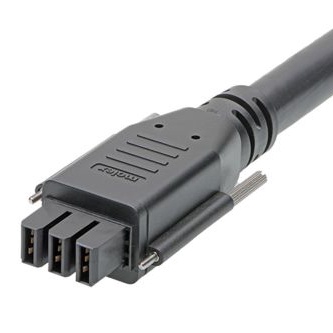

    本产品为3针Guardian ST到电线(6 AWG)的连接器,适用于工业控制、汽车电子及电力系统等领域。该连接器通过其高电流承载能力和可靠的安全性能,在多种严苛环境下展现出卓越的适用性。

    技术参数


    | 参数分类 | 技术规格 |

    | 最大电流 | 每针50安培(需根据具体应用进行安全评估和降额处理) |
    | 最大电压 | 600伏特 |
    | 绝缘电阻 | ≥10兆欧姆 |
    | 介电强度 | 1000伏直流电,持续0.01秒 |
    | 导体电阻 | ≤2.0欧姆(2米电缆)、≤2.2欧姆(4米电缆)、≤2.5欧姆(6米电缆) |
    | 工作温度范围 | -40°C至+105°C |
    | 机械性能 | 300牛顿拉力测试(直线、90°和45°角度方向,持续一分钟) |

    产品特点和优势


    1. 高可靠性:经过严格的连续性测试和介电强度测试,确保在高负载和极端条件下的稳定运行。
    2. 广泛适用性:支持多种环境温度和高电压需求,适合多领域应用。
    3. 抗拉设计:能够承受高达300牛顿的拉力测试,适应复杂安装场景。
    4. 环保合规:符合欧盟RoHS指令,绿色环保,适合全球化市场。

    应用案例和使用建议


    应用场景:
    - 工业控制:用于需要高电流传输的控制系统中。
    - 汽车电子:提供车载设备之间的稳定连接。
    - 电力系统:作为发电设备或配电系统的连接组件。
    使用建议:
    1. 在安装过程中确保每个引脚都牢固插入连接器。
    2. 定期检查连接部位是否有过热现象,确保接触良好。
    3. 考虑周围环境的温度变化,合理调整电流负载。

    兼容性和支持


    该产品兼容多种标准电缆,例如UL认证的2586类电缆。制造商提供了全面的技术支持和售后服务,以确保客户在使用过程中得到充分的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器松动 | 确保安装时拧紧螺丝,必要时重新测试拉力 |
    | 过热现象 | 减少电流负载或改进散热措施 |
    | 导体电阻偏高 | 检查电缆长度是否超出推荐范围 |

    总结和推荐


    综上所述,这款3针Guardian ST到电线(6 AWG)连接器凭借其高性能、高可靠性及广泛应用场景,无疑是众多工业和消费电子项目的理想选择。推荐用户根据具体应用场景合理选用不同长度的产品,确保满足项目需求。

2167592037参数

参数
零件状态 在售
包装方式 袋装

2167592037厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
