936012147

厂牌: MOLEX

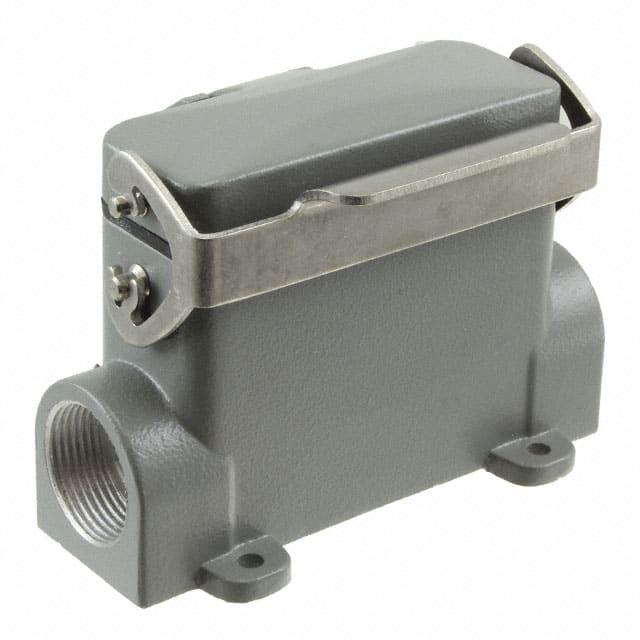

产品描述: Housing 180° 16 Shell Size Polyester Powder Die Cast Aluminum GWconnect®
供应商型号: N-936012147
供应商: 云汉优选
标准整包数: 1
MOLEX 重载连接器 - 外壳/盖罩/基底 936012147

936012147概述


    产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一款高性能的工业连接器,主要用于需要高可靠性和耐用性的应用场景。它采用了单杠杆表面贴装(SMT)设计,并采用压铸铝合金制成,具备IP66和IP69防护等级,适用于极端环境下的各种连接需求。主要功能是确保电源、信号及数据的安全传输。

    技术参数


    - 电压范围: 最大500V
    - 防护等级: IP66, IP69
    - 材质:
    - 外壳:压铸铝合金
    - 杠杆:不锈钢
    - 密封圈:丁腈橡胶(NBR)
    - 安装方式: 表面贴装(SMT)
    - 包装方式: 袋装
    - 重量: 239.600g
    - 杠杆数量: 1个
    - 颜色: 灰色RAL 7037
    - 锁定机构: 配备锁定机构以实现可靠连接
    - 连接螺纹: M25x2,公制螺纹
    - 标准认证: 符合ANSI/UL 50、ANSI/UL 50 E、CSA C22.2 No.94-1-2、EN 61984标准

    产品特点和优势


    - 高可靠性: 通过IP66和IP69防护等级测试,确保在恶劣环境中稳定运行。
    - 坚固耐用: 采用压铸铝合金材料,增强耐腐蚀性和机械强度。
    - 简易安装: 单杠杆设计简化了安装过程,提高了装配效率。
    - 广泛的兼容性: 可与S-A和S-D插入件配合使用,适用于多种应用场合。
    - 高电压能力: 最大承受电压达到500V,适用于高压应用场景。

    应用案例和使用建议


    GWconnect Heavy Duty Connectors (HDC) 主要应用于户外及工业自动化设备中,例如风力发电系统、工业机器人、轨道交通、医疗设备等领域。具体使用建议如下:
    - 在户外环境中,建议定期检查连接器的密封情况,以保证其长期可靠的防护性能。
    - 在安装过程中,务必按照制造商提供的安装指南进行操作,确保正确连接。
    - 使用前请检查连接器是否满足现场的实际需求,如电压、防护等级等,避免不匹配导致故障。

    兼容性和支持


    GWconnect Heavy Duty Connectors (HDC) 与多种标准的S-A和S-D插入件兼容,适用范围广泛。制造商提供了详尽的技术支持文档和在线资源,方便客户查询最新的产品信息和技术规范。

    常见问题与解决方案


    - Q: 连接器出现接触不良现象怎么办?
    - A: 检查接触点是否清洁,是否有异物堵塞。如仍有问题,可能需要更换新的密封圈或重新装配。

    - Q: 如何确认连接器是否符合安全标准?
    - A: 查阅产品手册中的认证信息,或者访问制造商官网查看最新的合规证明。

    总结和推荐


    综上所述,GWconnect Heavy Duty Connectors (HDC) 以其卓越的性能、坚固耐用的设计和广泛的应用场景,在工业连接器市场中占据重要地位。无论是对可靠性和安全性要求极高的户外项目,还是对紧凑型设备有需求的应用场合,这款连接器都能提供理想的选择。强烈推荐在涉及高可靠性和强环境适应性的应用场景中使用此款产品。

936012147参数

参数
长*宽*高 102mm*50mm*57mm
安装方式 底座安装
零件状态 在售
包装方式 散装

936012147厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936012147数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 外壳/盖罩/基底 MOLEX 936012147 936012147数据手册

936012147封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 64.0028 ¥ 544.0238
3+ $ 60.9451 ¥ 518.0334
5+ $ 59.1396 ¥ 502.6866
10+ $ 57.9666 ¥ 492.7161
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 544.02
直接购买
加入购物车
