901512120

厂牌: MOLEX

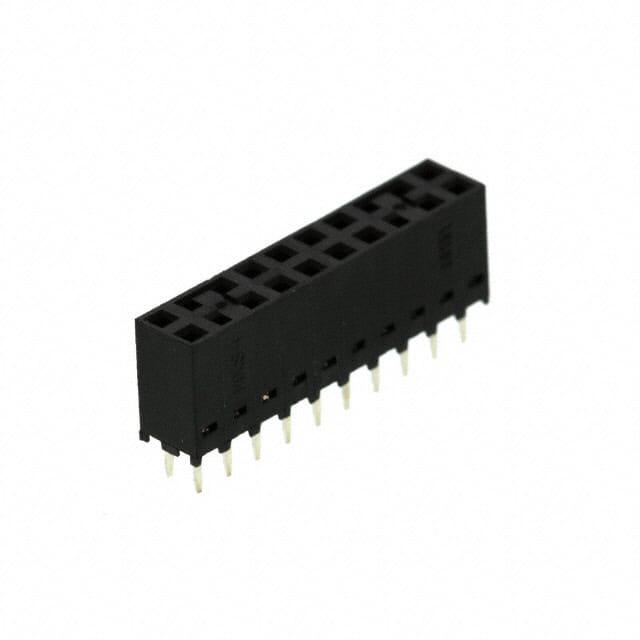

产品描述: Molex 2.54mm间距20p双排排母 排母, C-Grid系列, 直角, 通孔安装
供应商型号: 901512120
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 插座/母插口 901512120

901512120概述

    C-Grid III 双排垂直PCB连接器技术手册

    产品简介


    C-Grid III双排垂直PCB连接器是专为高效可靠的电路板连接设计的电子元器件。该连接器具备多路信号传输能力,适用于多种工业控制、通讯设备及消费电子类产品中。通过优化设计,它不仅提供了高密度引脚布局,还具有卓越的机械稳定性和电气性能,确保长时间使用的可靠性和稳定性。

    技术参数


    - 产品型号:90151-4420
    - 尺寸:2 x 10(单位:毫米)
    - 公差:除非特别指定,所有尺寸的公差如下
    - 4位小数:±0.0001英寸
    - 3位小数:±0.001英寸
    - 2位小数:±0.05毫米
    - 1位小数:±0.1毫米
    - 无小数:±0.1毫米
    - 角度公差:±0.5度
    - 材料:高导电材料,符合RoHS标准
    - 工作温度范围:-40°C至+85°C
    - 耐电压:1000VDC
    - 接触电阻:≤10mΩ
    - 电流容量:每针最高2A

    产品特点和优势


    - 高密度引脚布局:适用于空间有限的应用环境。
    - 优良的机械稳定性:采用耐用材料制造,确保长期使用的稳定性和可靠性。
    - 出色的电气性能:低接触电阻,确保信号传输的高效率和准确性。
    - 宽广的工作温度范围:适应各种恶劣环境,增强产品可靠性。

    应用案例和使用建议


    C-Grid III连接器广泛应用于工业自动化、通讯设备、消费电子等领域。例如,在自动化生产线上,该连接器可以用于传感器与控制器之间的连接,保证信号的快速和准确传输。为了获得最佳性能,建议在安装时保持引脚和插座的良好对准,并使用适当的紧固工具以确保牢固连接。

    兼容性和支持


    C-Grid III连接器与多种标准插头兼容,便于与现有系统集成。制造商提供全面的技术支持和维护服务,确保用户在使用过程中能够获得及时的帮助和指导。

    常见问题与解决方案


    - 问题:连接器在高温环境下出现接触不良。
    - 解决方案:检查连接器和插头是否清洁,确保没有氧化或腐蚀。如需要,可重新镀金连接点。

    - 问题:信号传输不稳定。
    - 解决方案:确认引脚和插座的对齐情况,检查是否有物理损伤或松动,必要时更换新的连接器组件。

    总结和推荐


    总体而言,C-Grid III双排垂直PCB连接器凭借其卓越的性能和可靠性,在各类电子应用中表现出色。它非常适合需要紧凑布局和高密度引脚的应用场合。如果你正在寻找一种能够在恶劣环境中提供稳定性能的连接解决方案,C-Grid III无疑是一个值得推荐的选择。

901512120参数

参数
额定电流 3A
针脚数 20pin
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 1.02μm
类型 Push-Pull,Receptacle
排数 2
颜色 黑色
长*宽*高 5.08mm(宽度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 袋装,管装

901512120厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901512120数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 901512120 901512120数据手册

901512120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.813
20+ ¥ 12.1723
库存: 50
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 128.13
