638882070

产品分类: 线缆工具
厂牌: MOLEX

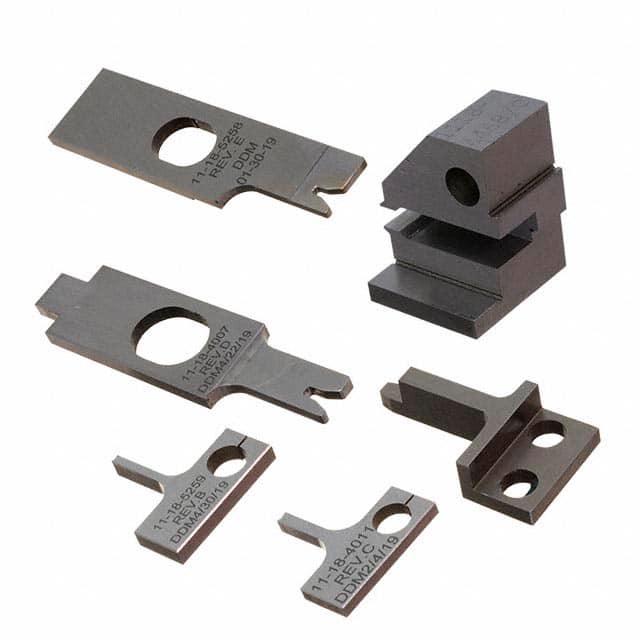

产品描述: Tool Kit
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638882070

638882070概述

    Mini-Mac Applicator “KK” Terminals 技术手册

    1. 产品简介


    Mini-Mac Applicator “KK” 是一款专为自动化电线处理机器设计的应用工具。它适用于KK®压接端子和Cat耳形压接端子,针对22至30 AWG的导线进行操作。这款终端产品主要用于需要处理较大绝缘直径的场合,广泛应用于电子制造、工业控制和汽车等领域。

    2. 技术参数


    以下是Mini-Mac Applicator “KK” 的关键技术和性能参数:
    | 参数 | 规格 |

    | 高度 | 135.80mm (5.346") |
    | 压接高度 | 导体压接高度:0.20-0.50 mm (0.008-0.020 in.) |
    | 绝缘压接高度 | 1.98-1.85 mm (0.078-0.073 in.) |
    | 导体压接宽度(参考) | 1.37 mm (0.054 in.) |
    | 拉力测试(最小值) | 8.89 N (2.0 Lb.) |
    | 适用线径 | 22-30 AWG (0.35-0.05 mm²) |
    | 适用绝缘直径 | 2.54-3.18 mm (0.100-0.125 in.) |

    3. 产品特点和优势


    Mini-Mac Applicator “KK” 以其直接适应大多数自动电线处理机的功能而著称。此外,该产品还具备以下优势:
    - 快速设置时间:可以在不移除适配器的情况下完成压接高度、轨道和进料调整。
    - 精细调节:用户可以通过调整每步0.015mm (0.0006") 的导体压接高度和0.063mm (0.0025") 的绝缘高度来轻松实现目标。
    - 独立调节环:允许用户快速独立调节导体或绝缘压接高度,互不影响。

    4. 应用案例和使用建议


    根据手册中的描述,Mini-Mac Applicator “KK” 主要应用于需要处理较大绝缘直径的场景,如大型电子设备的连接器装配。对于较小绝缘直径的场景,建议使用63888-2100适配器。
    使用建议:
    - 在压接前确保所有螺丝紧固,以避免压接过程中产生误差。
    - 定期清洁工作区域,保持无杂物、污垢和油渍。
    - 穿戴安全眼镜以防止意外伤害。

    5. 兼容性和支持


    Mini-Mac Applicator “KK” 与特定型号的终端和适用线径相兼容。此外,Molex公司提供了详细的安装和维护指南,以帮助用户正确操作设备并获得最佳效果。相关螺钉等硬件可以从工业供应商处获取。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:工具无法正常工作。
    - 解决方法:检查所有螺丝是否拧紧,确认工具是否正确安装。

    - 问题:拉力测试结果不符合标准。
    - 解决方法:确保工具正确对齐,并重新进行拉力测试。
    - 问题:出现压接缺陷。
    - 解决方法:清洁工具并调整压接高度和宽度,重新进行压接。

    7. 总结和推荐


    Mini-Mac Applicator “KK” 是一款高效、可靠的电线压接工具,特别适用于处理较大绝缘直径的导线。其易于设置和调节的特点使其成为各种自动化生产线的理想选择。建议在合适的应用场景下使用,以发挥其最大的效能。总体而言,Mini-Mac Applicator “KK” 是一个值得信赖且高效的产品。

638882070参数

参数
零件状态 在售
包装方式 散装

638882070厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638882070数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638882070 638882070数据手册
