0638118600

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Molex 手动压线钳, 适合Mizu-P25 Connector Contacts
供应商型号: WM17530-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 线缆工具 0638118600

0638118600概述

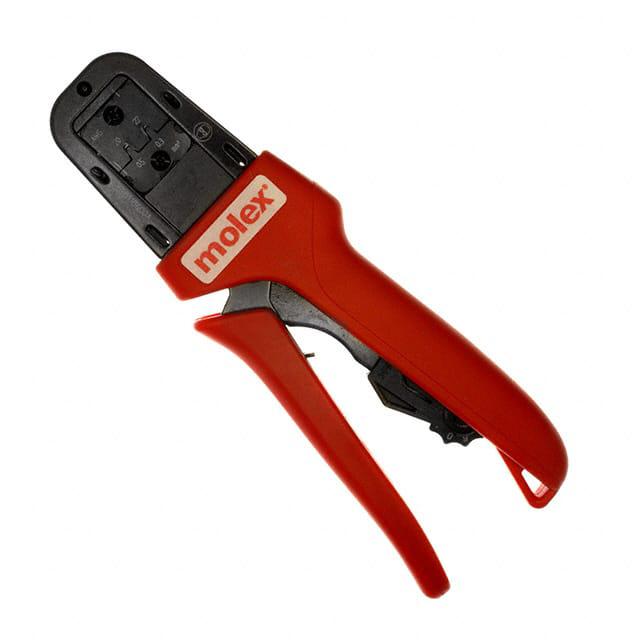

    # 手动压接工具技术手册

    产品简介


    手动压接工具是一种专为2.50mm (.098")间距防水线对线压接端子设计的工具。它适用于20-22 AWG的电线(AVSS和CAVS导体直径范围0.50-0.30mm)。这种工具不仅操作简便,而且在工业生产中有着广泛的应用,特别是在低频次、现场维修等领域。通过精确的终端定位系统和用户友好的接口,这款工具能够确保压接的稳定性和可靠性。

    技术参数


    - 适用电线尺寸: 20-22 AWG (AVSS和CAVS 0.50-0.30mm)
    - 压接高度:
    - 20 AWG: 0.85-0.95mm (.033-.037英寸),绝缘宽度:1.53mm (.060英寸),绝缘宽度:1.69mm (.067英寸),绝缘宽度:1.80mm (.071英寸)
    - 22 AWG: 0.85-0.95mm (.033-.037英寸),绝缘宽度:1.47mm (.058英寸),绝缘宽度:1.65mm (.065英寸),绝缘宽度:1.77mm (.070英寸)
    - 最小拉力要求:
    - 20 AWG: 58.9N (13.23磅)
    - 22 AWG: 39.2N (8.82磅)
    - 产品认证: IPC/WHMA A-620 Class 2标准认证,RoHS合规

    产品特点和优势


    这款手动压接工具具备多项显著特点:
    - 全行程棘轮机构:确保每次压接都能达到最佳效果,避免不完全压接。
    - 人体工学软把手:减轻长时间使用时手部疲劳,提高舒适度。
    - 终端定位系统:方便定位终端,确保在正确的压接位置。
    - 双方向操作:可以用于左右手操作,适应不同的使用习惯。
    - 质量保证:IPC/WHMA A-620 Class 2和RoHS认证,保证产品的质量和环保性。

    应用案例和使用建议


    应用案例
    该工具广泛应用于家电、汽车、通讯设备等行业中的低压电气连接,如空调、电冰箱、汽车引擎控制系统等。这些设备通常需要高可靠性的连接以确保稳定运行。
    使用建议
    1. 在开始使用前,务必确认电线和终端符合规定的规格。
    2. 确保工具处于正确状态(即打开位置),才能将终端放入定位器中。
    3. 压接过程中,按需调整压接力,确保终端和电线紧密连接。
    4. 定期进行拉力测试,确保工具始终保持良好性能。
    5. 如遇到压接失败或工具卡住的情况,不要强行处理,应检查是否需要润滑或调整。

    兼容性和支持


    这款手动压接工具仅适用于Molex指定的终端。使用其他终端可能会导致工具损坏或压接不合格。公司提供定期的保养建议和有限的保修服务,确保工具长期有效运行。如果您有任何疑问或需要进一步的支持,请联系Molex官方客服。

    常见问题与解决方案


    1. 问题:压接过程中工具卡住怎么办?
    - 解决方案:轻轻按下可释放杆来打开工具。如果仍然无法打开,请检查是否有异物卡住工具。
    2. 问题:工具性能下降怎么办?
    - 解决方案:按照维护步骤进行清洁和润滑,必要时调整压接力。
    3. 问题:压接力不足怎么办?
    - 解决方案:参考如何调整预加载力的指南进行调整。

    总结和推荐


    总体来说,这款2.50mm (.098")间距防水线对线手动压接工具凭借其优异的设计、可靠的性能和人性化的特点,在众多应用场景中表现出色。无论是家庭维修还是工业生产,都是理想的选择。如果您正在寻找一个高效、耐用且易于使用的压接工具,这款产品绝对值得考虑。

0638118600参数

参数
安装方式 导线安装
零件状态 在售
包装方式 袋装

0638118600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0638118600数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 0638118600 0638118600数据手册

0638118600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 482.82 ¥ 4040.5999
5+ $ 447.5557 ¥ 3745.4816
10+ $ 433.1902 ¥ 3625.2602
25+ $ 414.9238 ¥ 3472.3936
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4040.59
直接购买
加入购物车
