首页  >  产品百科  >  PCD-07009-0E

PCD-07009-0E

产品分类:
厂牌: MOLEX

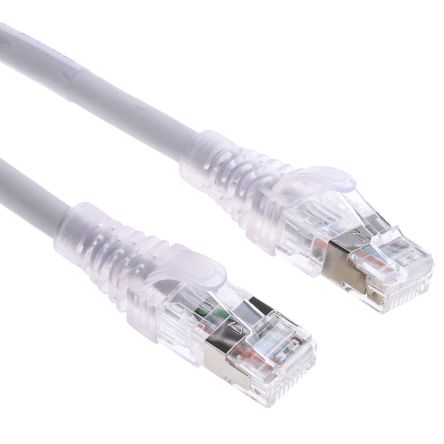

产品描述: Molex Premise Networks 超六类屏蔽网线, 10m长, 屏蔽双绞线 (STP)屏蔽, 灰色LSZH护套, 公插RJ45转公插RJ45
供应商型号: 7754877
供应商: 海外现货
标准整包数: 1
MOLEX  PCD-07009-0E

PCD-07009-0E概述

    Molex PowerCat 6A Shielded Patch Cord 技术手册解析

    产品简介


    Molex PowerCat 6A Shielded Patch Cord 是一种高级网络布线解决方案的关键组件,主要用于高速10GBASE-T网络。这些电缆是完全屏蔽的,适用于高带宽需求的环境。产品提供多种长度选择(1.0m、2.0m、3.0m、5.0m、7.0m 和 10.0m),可以满足不同的安装需求。它们被广泛应用于数据中心、企业网络、办公室和其他需要高速数据传输的场所。

    技术参数


    以下是该产品的关键技术参数:
    - 导体规格:26 AWG 缠绕铜线
    - 屏层材料:铝/聚酯屏蔽,镀锡铜排水线
    - 外径:6.5mm
    - 护套材料:低烟零卤素 (LS0H)
    - 弯曲半径:4倍外径
    - 工作温度范围:-20°C 至 60°C
    - 插头材料:透明聚碳酸酯 (PC)
    - 护套材料:透明聚氯乙烯 (PVC)
    - 接触材料:厚度0.35mm的铜
    - 接触电镀:1.27um的金
    - 最大电压:150VAC
    - 最大电流:25°C时1.5A

    产品特点和优势


    Molex PowerCat 6A Shielded Patch Cord 具备以下特点和优势:
    - 高速支持:支持10GBASE-T网络,同时兼容10/100/1000BASE-T网络。
    - 抗干扰能力强:采用屏蔽设计,有效减少电磁干扰,确保信号稳定传输。
    - 灵活耐用:具备750次插入循环寿命,符合 ISO/IEC 60603-7 和 FCC 47 Part 68 标准。
    - 易于安装:预端接的RJ45插头,以及防滑设计的防护套,便于快速部署。
    - 环保材料:符合RoHS标准,使用低烟零卤素 (LS0H) 护套材料,降低火灾风险。
    - 颜色和长度多样:提供多种颜色和长度选项,便于识别和管理。

    应用案例和使用建议


    - 数据中心:适用于需要高性能和高密度布线的数据中心。建议将电缆合理布线,以避免过长或过短导致的性能下降。
    - 企业网络:在企业环境中,可以用于连接服务器、交换机等设备。建议使用合适的固定装置,防止意外拔出。
    - 办公室:适合于需要高速互联网接入的办公环境。注意保持适当的弯曲半径,避免信号衰减。

    兼容性和支持


    - 兼容性:适用于EIA 568A 或 EIA 568B 接线标准。
    - 支持服务:厂商提供全球技术支持,包括美洲、欧洲、中东及非洲(EMEA)、亚太地区(APAC)的客服电话和官方网站支持。

    常见问题与解决方案


    - 问题1:如何判断电缆是否损坏?
    解答:检查两端的RJ45插头是否有明显的物理损伤,如裂痕或变形。如果没有外部损伤,但传输速度变慢,可以尝试更换新的电缆。
    - 问题2:长时间使用后,插入次数超过750次,怎么办?
    解答:定期检查插头的状态,如果发现磨损或接触不良,应及时更换新的电缆。
    - 问题3:遇到电磁干扰问题如何处理?
    解答:确认所有电缆都正确接地,并且使用屏蔽电缆。如果问题依然存在,可以考虑增加滤波器或使用专用的电磁屏蔽设备。

    总结和推荐


    Molex PowerCat 6A Shielded Patch Cord 是一款高性能、高可靠性的网络布线产品。其独特的屏蔽设计、高强度材料以及广泛的适用范围使其成为数据中心、企业网络和办公室的理想选择。产品不仅满足当前高速数据传输的需求,还具有较强的未来适应性。综上所述,我们强烈推荐使用这款产品来构建您的网络基础设施。

PCD-07009-0E参数

参数
长*宽*高 10m(长度)

PCD-07009-0E厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

PCD-07009-0E数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX PCD-07009-0E PCD-07009-0E数据手册

PCD-07009-0E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 350.2073
15+ ¥ 343.4836
50+ ¥ 335.4321
库存: 46
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 350.2
