0150200356

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 32Conductors 60VAC 0.254m
供应商型号: 0150200356-ND
供应商: Digi-Key
标准整包数: 2000
MOLEX 扁平带状线缆 0150200356

0150200356概述


    产品简介

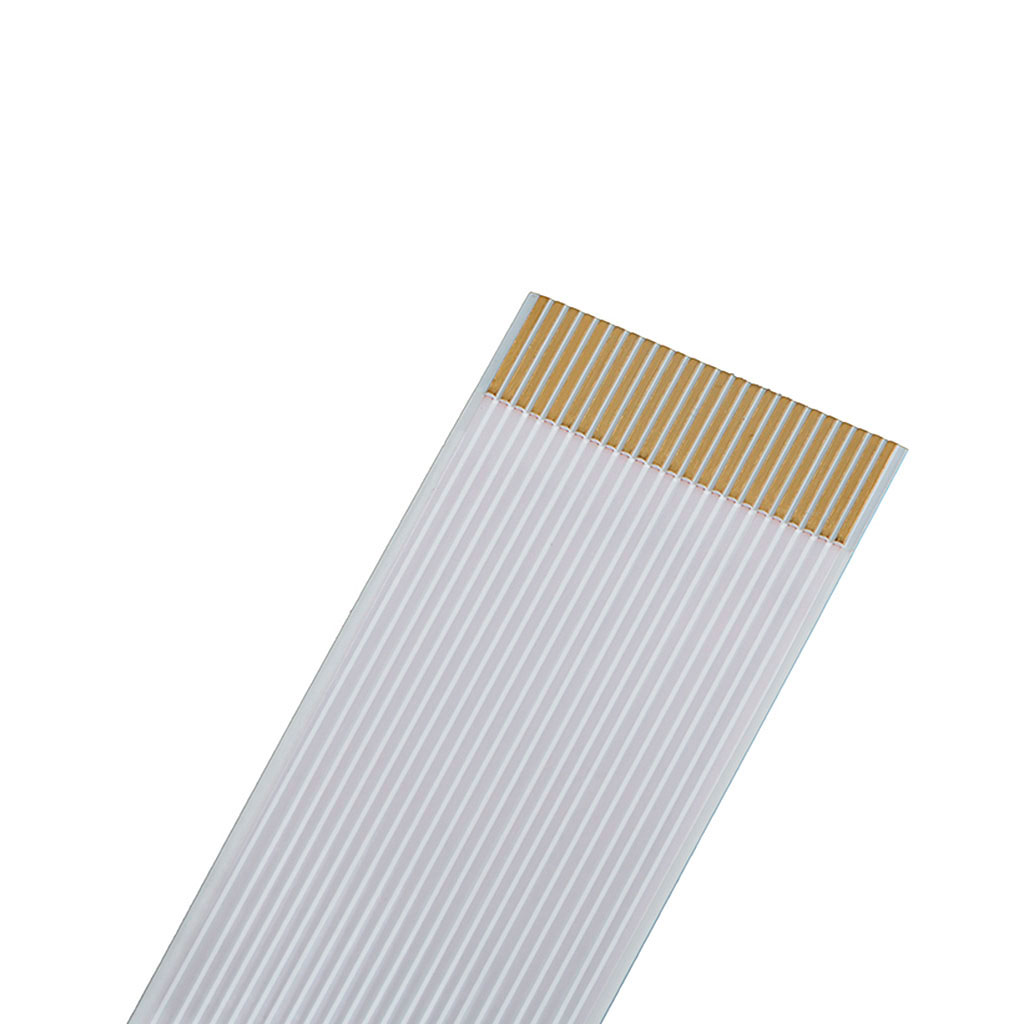

    0.50mm 中心 FFC 跳线电缆(高温,镀金)是一款专为高性能应用设计的柔性扁平电缆。这类电缆具有独特的结构和优异的电气性能,广泛应用于消费电子、医疗设备、通信系统以及工业自动化等领域。由于其出色的灵活性和耐用性,该产品可以承受频繁的弯曲和折叠,适用于需要紧凑布局和高密度连接的应用场合。

    技术参数


    尺寸和材料
    - 导体数量:6 到 80 根
    - 节距(Pitch):0.50 ± 0.05mm
    - 引脚间距(Span):0.50 (N-I) ± 0.10mm
    - 总宽度(Total Width):0.50 (N+I) ± 0.06mm
    - 边缘宽度(Margin Width):0.5 + 0.15/-0.096mm
    - 引脚长度(Strip Length):2.00 至 10.00 ± 0.80mm
    - 连接区域厚度(End Thickness of Connection Area):0.30 ± 0.05mm
    - 绝缘层厚度(Thickness of Insulated Area):0.27 ± 0.05mm
    - 绝缘长度(Insulated Length):20 至 60mm ± 2.00mm
    - 加强层长度(Reinforcement Length):6.00 至 20.00 ± 2.00mm
    - 边角精度(End Squareness):0.30mm 最大值
    安全特性
    - 操作温度范围:-40°C 至 +105°C
    - 额定电流:0.5A(在 23°C 下)
    电气要求
    - 导体电阻:730 欧姆/千米(最大值)
    - 绝缘电阻:10 兆欧/千米(最小值)
    - 介电测试:200 V AC 持续 1 分钟,无破坏性放电
    - 耐压等级:60 V AC(最大值)

    产品特点和优势


    1. 高可靠性:通过严格的介电测试和耐热性测试,确保在极端条件下的稳定运行。
    2. 灵活性:采用细小节距的导体排布,使电缆更加灵活,适合紧凑空间内的复杂布线。
    3. 耐磨损性:通过 10000 次摩擦试验验证,表现出极高的耐磨性。
    4. 阻燃性:符合 UL VW-1 标准,保证在火灾情况下的安全性能。

    应用案例和使用建议


    该电缆被广泛应用于智能手机、平板电脑、医疗设备和汽车电子等需要高可靠性的应用中。例如,在手机和平板电脑中,它用于连接触摸屏和主板,保证信号传输的高效性和稳定性。
    使用建议:
    - 在设计应用时,需考虑电缆的弯曲半径,以避免过弯导致的损坏。
    - 在安装过程中,应确保连接区域平整,避免过度拉伸,以延长使用寿命。

    兼容性和支持


    该电缆可与多种标准连接器兼容,适用于多种终端设备。厂商提供了全面的技术支持,包括安装指南和故障排查服务,确保用户能够快速有效地解决问题。

    常见问题与解决方案


    1. 问题:电缆在长时间使用后出现导体断裂。
    - 解决方法:检查安装过程中是否存在过度拉伸或不当弯曲的情况,适当调整连接方式。
    2. 问题:电缆绝缘层出现裂纹。
    - 解决方法:确保施工环境温度适宜,避免极端低温和高温条件下操作。
    3. 问题:电缆焊接不牢固。
    - 解决方法:使用适当的焊锡工具和工艺,确保焊点牢固,避免虚焊现象。

    总结和推荐


    这款 0.50mm 中心 FFC 跳线电缆凭借其卓越的电气性能和高可靠性,成为许多高端应用的理想选择。考虑到其广泛的适用性和可靠的性能表现,强烈推荐在需要高灵活性和高强度应用环境中使用此产品。

0150200356参数

参数
长*宽*高 254mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0150200356厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0150200356数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0150200356 0150200356数据手册

0150200356封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 3.0837 ¥ 25.807
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
直接购买
加入购物车
