150210415

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 排线, 15 路
供应商型号: 2193461
供应商: 海外现货
标准整包数: 5

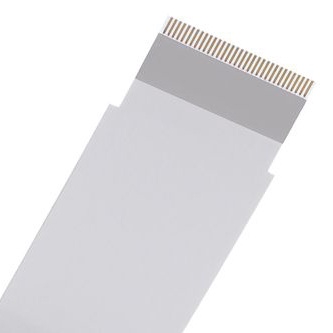

MOLEX 扁平带状线缆 150210415

150210415概述

    Premo-Flex™ FFC/FPC Jumper Reference Guide

    产品简介


    Premo-Flex™ 系列是一款适用于板对板互连的柔性扁平电缆(FFC)跳线产品,提供0.50mm、1.00mm 和 1.25mm 的间距选择,且具备多种电缆厚度选项,包括0.12mm、0.22mm 和 0.27mm。这些跳线广泛应用于紧凑型及难以触及的应用场景中,如汽车、消费电子、工业控制和医疗设备等领域。它们为解决复杂的连接挑战提供了标准长度、间距和电路尺寸选项。

    技术参数


    Premo-Flex™系列的详细技术规格如下:
    - 电缆类型:FFC(柔性扁平电缆)、Round Flat Cable (RFC)、Hot Bar Solder
    - 电缆间距:0.50mm、1.00mm、1.25mm、2.54mm
    - 电路尺寸:4至60个电路
    - 电缆厚度:0.12mm、0.22mm、0.27mm
    - 工作温度:最高+105°C
    - 可靠性:2百万次弯折寿命(超薄型)
    - 绝缘材料:聚酯符合REACH标准
    - 接触区域配置:同侧或异侧
    - 终止类型:Zero Insertion Force (ZIF)、非ZIF、Low Insertion Force (LIF)

    产品特点和优势


    Premo-Flex™ 系列产品具有以下几个显著的特点和优势:
    - 超长弯折寿命:超薄型跳线具有高达2百万次的弯折寿命,远超普通型号的1万次。
    - 高精度电路设计:采用蚀刻铜电路,实现微小间距连接所需的高精度,适用于0.30mm微型连接器。
    - 定制化能力:除了标准型号外,还可以根据需求定制超过305mm长度的跳线。
    - 简单的组装过程:非常适合在印刷电路板(PCBs)之间进行电气连接。
    - 高工作温度:额定工作温度高达+105°C,满足行业标准要求。

    应用案例和使用建议


    Premo-Flex™ 系列产品在多种应用场合中表现出色,例如:
    - 汽车领域:用于导航系统、显示器和键盘等部件之间的连接。
    - 消费电子:适用于机顶盒、摄像机、等离子显示器、笔记本电脑和打印机等设备。
    - 工业领域:用于医疗设备、军事设备和家用电器等的控制面板。
    使用建议:
    - 在高温环境下使用时,请确保所选型号的最高工作温度能够满足要求。
    - 超薄型跳线更适合需要多次弯折的场合,以充分利用其长寿命优势。
    - 为了确保最佳信号完整性,可以考虑使用热焊式跳线直接焊接在电路板上。

    兼容性和支持


    Premo-Flex™ 系列跳线与Molex提供的各种FFC连接器兼容,包括ZIF、非ZIF和LIF类型。Molex还为客户提供技术支持和维护服务,以确保产品正常运行。

    常见问题与解决方案


    - Q: 跳线出现短路现象
    - A: 检查绝缘层是否有损坏,必要时更换新的跳线。
    - Q: 弯折寿命短于预期
    - A: 确认所使用的跳线类型是否正确,超薄型跳线具有更长的弯折寿命。
    - Q: 连接不稳定
    - A: 请检查连接器是否安装到位,确保接触良好。

    总结和推荐


    Premo-Flex™ 系列是一款高性能的柔性扁平电缆跳线产品,具备卓越的弯折寿命、高精度电路设计和广泛的适用范围。无论是对于复杂应用场景还是标准设计需求,这款产品都能提供可靠的解决方案。因此,我们强烈推荐在相关项目中使用Premo-Flex™ 系列产品。

150210415参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 袋装

150210415厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

150210415数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 150210415 150210415数据手册

150210415封装设计

查看详情并下载
Symbol
Footprint
3D Model
