21039-0391

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly 0.203m 1mm 22 to 22 POS Premo Flex FFC Jumper to Premo Flex FFC Jumper Premo-Flex™FFC Jumper Bag
供应商型号: N-21039-0391
供应商: 云汉优选
标准整包数: 1
MOLEX 扁平带状线缆 21039-0391

21039-0391概述

    Premo-Flex™ FFC Jumper 产品技术手册

    产品简介

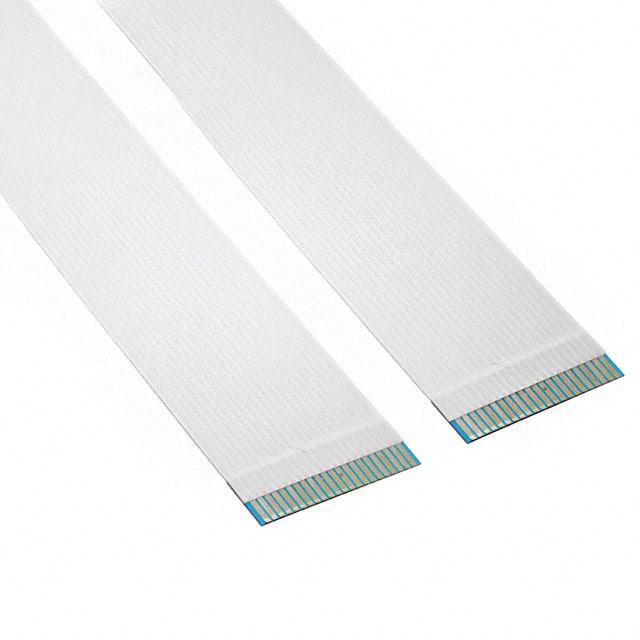

    Premo-Flex™ FFC(柔性扁平电缆)跳线是一种专为连接电子设备而设计的高质量电缆。本产品采用1.00mm间距设计,配备22个电路,电缆长度为0.203米,厚度为0.27毫米,采用锡(Sn)镀层。它适用于多种应用场合,如消费电子产品、计算机、通信设备等,是当前市场上极具竞争力的产品之一。

    技术参数


    以下是Premo-Flex™ FFC Jumper的技术规格和性能参数:
    | 参数 | 值 |

    | 电缆长度 | 0.203 米 |
    | 电路数量 | 22 个 |
    | 网重 | 4.322 克 |
    | 接触对间距 | 1.00 毫米 |
    | 操作温度范围 | -40°C 至 +80°C |
    | 最大电流 | 1.3 安培 |
    | 最大电压 | 30 伏特 |
    | 最高工艺温度 | 250°C |
    | 焊接工艺持续时间 | 30 秒 |

    产品特点和优势


    Premo-Flex™ FFC Jumper具有以下独特的功能和优势:
    - 高温耐受性:可以在-40°C至+80°C的宽泛温度范围内工作。
    - 高可靠性:采用高质量材料和精密制造工艺,确保长期稳定的性能。
    - 小巧轻便:紧凑的设计和低重量使其适用于空间受限的应用。
    - 广泛适用性:支持多种设备和系统的连接需求,提高了灵活性和可扩展性。

    应用案例和使用建议


    Premo-Flex™ FFC Jumper在多个领域得到了广泛应用,例如:
    - 消费电子产品:如笔记本电脑、平板电脑和手机的内部连接。
    - 计算机设备:用于主板和硬盘之间的连接。
    - 通信设备:用于设备之间的高速数据传输。
    使用建议:
    - 在高温环境下使用时,请注意确保周围环境温度不超过80°C。
    - 在焊接过程中,请遵循指定的焊接工艺,以保证最佳效果。

    兼容性和支持


    Premo-Flex™ FFC Jumper兼容多种标准的电子设备接口,广泛应用于各类电路板和模块的连接。厂商提供详细的安装和使用指导,并承诺在产品质量方面提供全面的支持和服务。您可以通过官方网站获取更多关于RoHS合规性的信息和支持。

    常见问题与解决方案


    以下是使用过程中可能遇到的一些常见问题及相应的解决方案:
    | 问题 | 解决方案 |

    | 电缆断裂 | 确保正确固定电缆,避免过度拉扯或弯曲。 |
    | 焊接不良 | 严格按照指定的焊接工艺进行操作,避免温度过高。 |
    | 信号干扰 | 使用屏蔽电缆以减少外部电磁干扰的影响。 |

    总结和推荐


    综上所述,Premo-Flex™ FFC Jumper是一款具备高性能和多功能性的电子元器件,适合于各种复杂和苛刻的应用环境。其坚固耐用、稳定可靠的特点使其成为市场上同类产品中的佼佼者。如果您正在寻找一款能够满足多样化连接需求的优质跳线产品,Premo-Flex™ FFC Jumper无疑是一个非常值得推荐的选择。

21039-0391参数

参数
长*宽*高 203.2mm(长度)
包装方式 盒装,散装

21039-0391厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

21039-0391数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 21039-0391 21039-0391数据手册

21039-0391封装设计

查看详情并下载
Symbol
Footprint
3D Model
