451350210

产品分类: 矩形线缆
厂牌: MOLEX

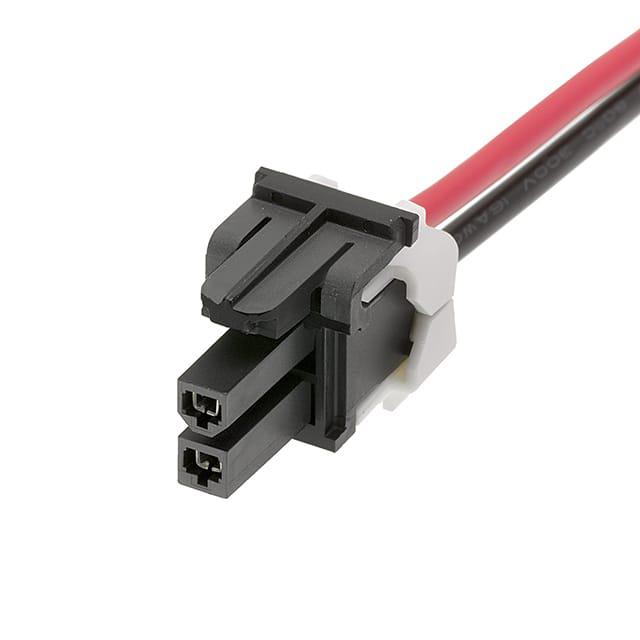

产品描述: Molex 线对板连接线 Mini-Fit TPA2系列, 4.2mm节距, 1m长, Mini-Fit TPA2转Mini-Fit TPA2
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形线缆 451350210

451350210概述

    Mini-Fit TPA2 和非 TPA 离子束电缆组件技术手册

    产品简介


    Mini-Fit TPA2 和非 TPA 离子束电缆组件是专门为各种电子设备提供快速原型设计和大规模生产而设计的标准离线电缆组件。这些组件具有多种电缆长度和 4.20 毫米间距连接器,最大电流额定值为 9.0 安培。它们适用于消费类电子设备、健身设备、家庭娱乐系统、家用电器、办公设备、家庭安全系统、便携式电子设备、游戏机、移动设备、汽车设备、自动化设备、自动售货机、过程控制、医疗设备等多个领域。

    技术参数


    - 电气规格
    - 电压(最大值): Mini-Fit TPA2 电缆组件:300V AC/DC;Mini-Fit 非 TPA 电缆组件:600V AC/DC
    - 接触电阻: 10 毫欧变化
    - 介电耐压: 2200V
    - 绝缘电阻(最小值): 1000 兆欧
    - 机械规格
    - 接触插入力: 15N (3.4 lbf)
    - 接触保持力: 30N (6.74 lbf)
    - 装配力: 14.7N (3.3 lbf)
    - 分离力: 1.0N (0.22 lbf)
    - 拇指卡扣屈服强度: 60N (13.5 lbf)
    - 物理规格
    - 间距: 4.20 毫米
    - 导线规格: 16 至 24 AWG
    - 外壳材料: 尼龙
    - 触点材料: 黄铜或磷青铜
    - 镀层: 锡
    - 操作温度
    - Mini-Fit TPA2 电缆组件: 最高 80°C
    - Mini-Fit 非 TPA 电缆组件: 最高 105°C
    - 认证
    - UL 文件号: E29179
    - CSA 文件号: LR19980
    - RoHS: 是
    - 无卤素: 低
    - 阻燃等级: V-O
    - 光泽度合规性: 否

    产品特点和优势


    - 多色电缆配置: 便于正确连接
    - 定制和离线组装: 快速可用,适用于开发和生产程序,以及最终设计的定制版本
    - 通过 UL 1007 和 UL 1015 认证: 双排版本和单排版本
    - ISO/TS16949 认证设施组装: 确保高质量,符合当前汽车行业标准
    - 引脚到引脚映射: 从插座到 PCB 头部
    - RoHS 合规: 减少工程时间和资源
    - 单排和双排配置: 提供设计灵活性
    - 认证标准: UL 1061 和 UL 1015 认证

    应用案例和使用建议


    - 家用电器: 多色电缆确保正确的连接,易于设计和原型制作。
    - 办公设备: 可以根据具体需求选择定制版本,减少工程时间。
    - 汽车设备: 高质量标准,确保在严苛环境下的可靠性。
    - 工业设备: 在自动化设备和过程控制中使用,适合高温环境。
    - 医疗设备: RoHS 合规,适用于医疗设备的高可靠性要求。
    使用建议:
    - 在复杂系统中使用时,确保正确理解引脚到引脚映射以避免错误连接。
    - 由于电缆组件的操作温度范围不同,选择合适的组件以适应特定应用的温度要求。
    - 对于高电流应用,建议使用 Mini-Fit TPA2 电缆组件,因为其电流承载能力更强。

    兼容性和支持


    - 兼容性: 与所有 Mini-Fit 组件兼容
    - 支持: 由 Molex 提供的技术支持和服务

    常见问题与解决方案


    - Q: 电缆组件在高温下表现如何?
    - A: Mini-Fit 非 TPA 电缆组件最高可承受 105°C 的温度,适用于高温环境。

    - Q: 如何确保正确的连接?
    - A: 使用多色电缆配置和引脚到引脚映射来确保正确的连接。

    - Q: 是否有认证支持?
    - A: 产品符合 UL、CSA 和 RoHS 认证标准。

    总结和推荐


    Mini-Fit TPA2 和非 TPA 离子束电缆组件凭借其出色的电气性能、机械强度和多样的应用范围,成为电子设备制造商的首选。其灵活的设计、高质量制造和广泛的认证使其在市场上具备强大的竞争力。我们强烈推荐这些组件用于需要可靠连接和高性能的场合。

451350210参数

参数
3.28' (1.00m)
零件状态 在售
包装方式 袋装
