首页  >  产品百科  >  0500118000

0500118000

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: 插口 压接 24-30 AWG
供应商型号: TS-0500118000
供应商: 海外现货
标准整包数: 10000

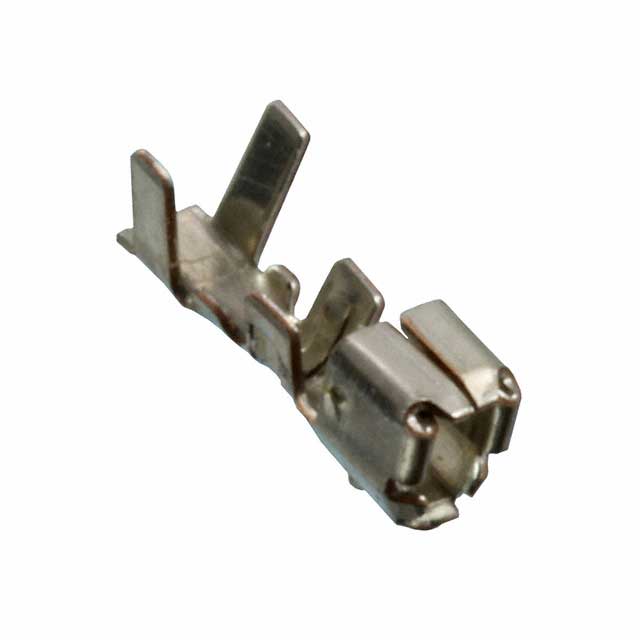

MOLEX 矩形连接器 - 触头 0500118000

0500118000概述

    电子元器件产品技术手册

    1. 产品简介


    本文将介绍一款高性能的电子元器件——2.00mm Pitch MicroBlade线对线压接端子(型号500118000)。这类端子主要适用于信号传输,为各种电子设备提供可靠连接。产品类型为压接端子,特别设计用于细小空间内的信号传输。该端子具有小巧的体积、良好的电气性能和出色的可靠性,被广泛应用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    该产品的关键技术和电气性能如下:
    - 电气参数:
    - 最大电流:2.0A
    - 最大电压:125V
    - 机械参数:
    - 端子材料:磷青铜
    - 接触面电镀:锡
    - 终端电镀:锡
    - 净重:0.080g
    - 绝缘层直径:0.80-1.40mm
    - 导线尺寸(AWG):24, 26, 28, 30
    - 应用工具:
    - 手动压接工具:2133091200
    - 高精度适配器:639003800
    - 终端冲压模具:639103800
    - 包装:卷盘(Reel)
    - 安装方式:压接或压缩

    3. 产品特点和优势


    该款MicroBlade线对线压接端子具备多项独特优势:
    - 微型化设计:2.00mm的紧凑间距设计,使其非常适合于需要占用空间较小的应用场景。
    - 高可靠性:采用磷青铜材质和锡电镀处理,确保长期稳定可靠的接触性能。
    - 广泛适用性:适用于多种导线尺寸,包括24、26、28、30AWG,满足不同应用需求。
    - 环保认证:符合欧盟RoHS、REACH、Low-Halogen等标准,保证产品绿色环保。

    4. 应用案例和使用建议


    该款端子在众多场景中得到了广泛应用,例如:
    - 消费电子设备:智能手机、平板电脑、智能穿戴设备等。
    - 工业自动化:工业控制面板、传感器接口等。
    - 通信设备:路由器、交换机等网络设备。
    使用建议:
    - 在安装时,确保导线绝缘层直径在指定范围内(0.80-1.40mm),以保证压接效果。
    - 使用专用的手动压接工具进行安装,避免因压接不当导致的接触不良。
    - 定期检查端子的电气性能,确保长期运行的稳定性。

    5. 兼容性和支持


    该款端子与其他Micro-Latch系列产品兼容,如终端(50212)、外壳(51065)、直角插座(53253)和弯角插座(53254)。厂商提供了丰富的技术支持文档和售后服务,确保用户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    - 问题:压接后的导线容易脱落。
    - 解决方案:确认使用正确的压接工具和模具,确保压接过程正确无误。
    - 问题:端子表面出现腐蚀现象。
    - 解决方案:保持端子清洁干燥,避免在潮湿环境中长时间存放。

    7. 总结和推荐


    综上所述,这款2.00mm Pitch MicroBlade线对线压接端子凭借其紧凑的设计、可靠的电气性能和广泛的兼容性,在多种应用场景中表现出色。如果您需要一种体积小巧、性能稳定且易于安装的连接解决方案,该产品是您的理想选择。强烈推荐使用此产品以提升您的电子设备性能。

0500118000参数

参数
类型 Connector Headers and PCB Receptacles
线规 24-30 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 4.9mm(长度)*1.9mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0500118000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0500118000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0500118000 0500118000数据手册

0500118000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0561 ¥ 0.477
库存: 50000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 4770
