5600200620

厂牌: MOLEX
产品描述: Molex 2mm间距6p单排排针, 560020系列
供应商型号: 31M-5600200620
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 5600200620

5600200620概述


    产品简介

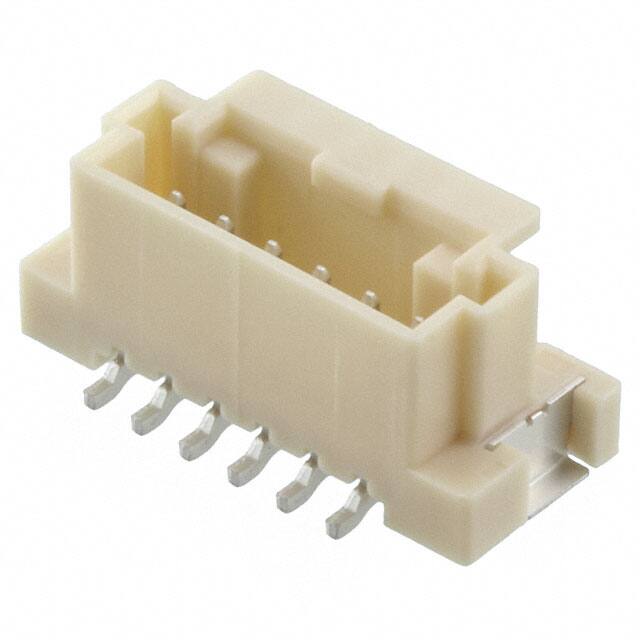

    DuraClik Wire-to-Board Header 是一款专为高可靠性设计的单排垂直式接头,适用于汽车、信号传输和电线对板连接等多种应用场景。该产品具有6个电路通道,采用镀锡(Sn)铜合金材料,提供出色的电气性能和长期耐用性。它属于 DuraClik 连接器系统的一部分,以其坚固耐用和稳定可靠的特性而著称。

    技术参数


    | 参数 | 描述 |

    | 电路通道数量 | 6个 |
    | 电流最大值 | 3.0A |
    | 最大电压 | 125V AC(有效值)/DC |
    | 耐用性 | 最大30次插拔循环 |
    | 工作温度范围 | -40°C至+105°C(与DuraClik系列502351一起使用时)
    -40°C至+125°C(与DuraClik ISL系列560123或TPA系列505151一起使用时)|
    | 连接方式 | 表面贴装(Surface Mount) |
    | 材料 | 金属:铜合金
    树脂:聚酰胺(Polyamide) |
    | 封装类型 | 卷带包装(Embossed Tape on Reel) |
    | 极化 | 对接极化和板上极化 |

    产品特点和优势


    DuraClik Wire-to-Board Header 具备以下几个显著的特点和优势:
    1. 高可靠性:独特的极化设计确保正确连接,减少误操作的可能性。
    2. 优异的电气性能:高电流承载能力(3.0A)和宽泛的工作温度范围,适应多种环境。
    3. 易于安装:表面贴装设计,简化了组装过程,提高生产效率。
    4. 环保合规:符合多项环保标准,如RoHS、REACH等,保障环境安全。
    5. 长寿命:高达30次插拔循环的耐用性,保证长期使用的稳定性。

    应用案例和使用建议


    DuraClik Wire-to-Board Header 广泛应用于汽车电子、工业自动化和信号传输等领域。例如,在汽车行业中,该产品常用于引擎控制单元和传感器之间的连接。对于这些应用场景,建议注意以下几点:
    1. 环境适应性:考虑到不同的工作温度范围要求,选择合适的配套连接器(如DuraClik ISL系列)以满足特定环境的需求。
    2. 正确的安装方向:由于具有极化设计,确保连接器按正确方向插入,避免错误插接导致的损坏。
    3. 定期检查:尽管耐久性较高,但仍建议定期进行检查以确保最佳性能。

    兼容性和支持


    DuraClik Wire-to-Board Header 可与多个型号的接头配合使用,如:
    - DuraClik 单排插座502351
    - DuraClik TPA 单排插座505151
    - DuraClik ISL 单排插座560123
    Molex公司为其产品提供了全面的技术支持和售后服务,用户可以通过官方渠道获取相关文档和指导,以确保产品能够长期稳定运行。

    常见问题与解决方案


    1. Q: 该产品是否支持无铅工艺?
    A: 是,该产品支持无铅工艺,具备255°C的最大焊接温度。

    2. Q: 如何确保正确的极化?
    A: 确认产品包装和规格书中提供的极化信息,按指示进行正确的连接。

    3. Q: 使用过程中发现接触不良怎么办?
    A: 首先检查连接器是否有灰尘或污渍,清洁后再重新连接。若问题仍然存在,可能需要更换新的连接器。

    总结和推荐


    总体而言,DuraClik Wire-to-Board Header 是一款性能卓越、耐用性强且应用广泛的连接器。它不仅符合严格的环保标准,还具备出色的电气性能和易于安装的优势,非常适合在各种恶劣环境下使用。因此,强烈推荐使用这款产品以确保您的电子系统能够在严苛条件下正常工作。

5600200620参数

参数
针脚数 6pin
间距-配接 2mm
排数 1
排距 -
触头镀层 - 配接
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 -
类型 接头
颜色 白色
长*宽*高 18.6mm*7.7978mm*9.15mm
通用封装 SMD,P=2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5600200620厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5600200620数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5600200620 5600200620数据手册

5600200620封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4575
10+ ¥ 1.9589
30+ ¥ 1.8091
100+ ¥ 1.4312
500+ ¥ 1.39
1300+ ¥ 1.31
库存: 9525
起订量: 1 增量: 650
交货地:
最小起订量为:1
合计: ¥ 2.45
