395310008

厂牌: MOLEX

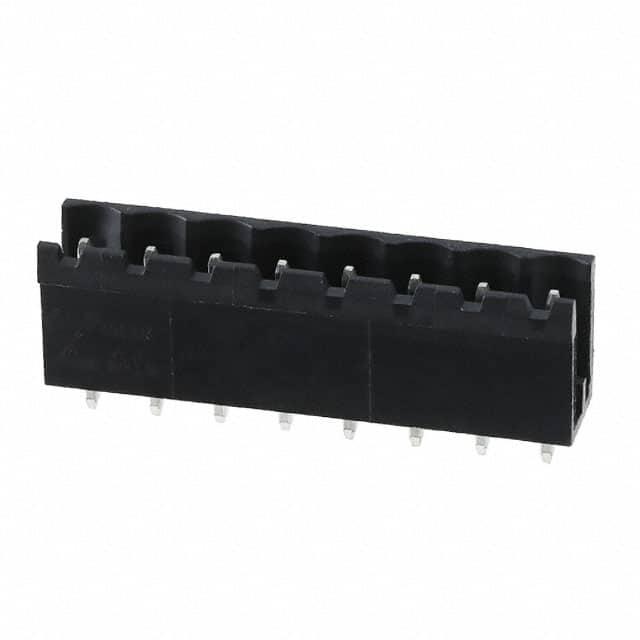

产品描述: Conn Shrouded Header (2 Sides) HDR 8 POS 5.08mm Solder ST Top Entry Thru-Hole Eurostyle™
供应商型号: Q-395310008
供应商: 期货订购
标准整包数: 3240
MOLEX 接线座- 接头/插头和插口 395310008

395310008概述

    电子元器件产品技术手册

    产品简介


    本产品型号为3953X,是一种标准的5.08mm间距欧式接头,适用于垂直安装并提供开放式端口设计。这种接头广泛应用于各种工业控制设备、电源管理模块、通信系统等领域,能够有效地简化电路连接和增强系统的可靠性。

    技术参数


    - 材料:(A)主体材料为PA66;(B)针脚材料为黄铜。
    - 电气规格:额定电压300V,电流15A。
    - 工作温度范围:-40°C至+105°C。
    - 绝缘电阻:DC 500V下为500兆欧。
    - 介电强度:AC 2500V持续1分钟。
    - 击穿电压:4000V。
    - 适用针数:2到24个位置可选。
    - 尺寸镇误差:
    - 0-6mm:±0.25mm(0-.24in:±0.010in)
    - >6-30mm:±0.40mm(>.24-1.18in:±0.016in)
    - >30-120mm:±0.50mm(>1.18-4.76in:±0.020in)
    - >120mm:±0.80mm(>4.76in:±0.031in)

    产品特点和优势


    1. 高强度材料:采用PA66和黄铜制成,具有优异的耐热性和机械强度。
    2. 广泛应用:能够适应广泛的工业环境,如高温、低温和振动条件下。
    3. 可靠电气性能:具备高绝缘电阻和良好的介电强度,确保电气安全。
    4. 多样选择:提供2到24个不同位置的接头选择,满足不同的应用需求。
    5. 易于安装:开放式端口设计使得安装过程更加简便快捷。

    应用案例和使用建议


    - 应用案例:用于汽车电子控制系统中,作为连接器模块以实现电源和信号的有效传输。
    - 使用建议:建议在高温环境下使用时,注意检查接头的绝缘性能和机械强度,确保长期可靠运行。在连接多个接头时,注意避免短路风险,保持适当的间距。

    兼容性和支持


    - 兼容性:该接头适用于多种主流品牌的PCB板,且能够与市面上大部分同类产品互换使用。
    - 支持服务:厂家提供详尽的技术文档和支持,包括安装指南、维护手册等,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1:接头连接不稳定。
    - 解决方案:确保正确安装接头,检查所有接触点是否牢固,并确保焊接质量。
    - 问题2:绝缘电阻下降。
    - 解决方案:检查接头的清洁度和干燥度,确保无灰尘和水分影响,必要时更换新的接头。

    总结和推荐


    3953X欧式接头是一款高性能、高可靠性的电子元器件,适合于多种复杂环境下的应用。其优良的材料、稳定的电气性能以及广泛的适用范围使其在市场上具有较强的竞争力。综上所述,强烈推荐此款产品用于需要稳定连接和高性能传输的应用场合。

395310008参数

参数
长*宽*高 42.64mm(长度)*8.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

395310008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

395310008数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 395310008 395310008数据手册

395310008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3240+ ¥ 7.3349
库存: 324000
起订量: 3240 增量: 3240
交货地:
最小起订量为:3240
合计: ¥ 23765.07
