2147602224

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 端子线, Micro-Fit 3.0系列, 18AWG, 300mm线规, 额定电流8.5a
供应商型号: TS-2147602224
供应商: 海外现货
标准整包数: 10
MOLEX 扁平带状线缆 2147602224

2147602224概述

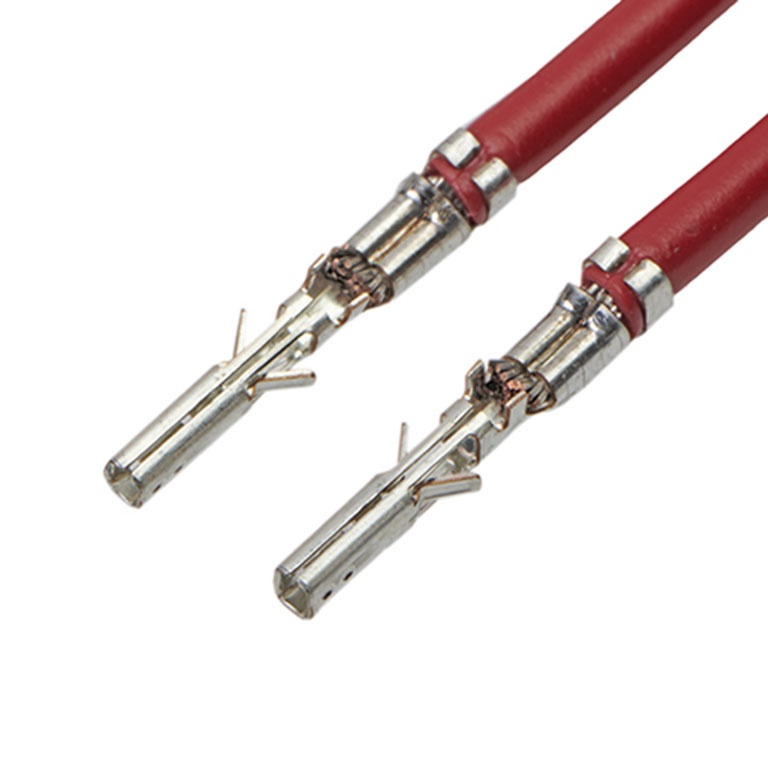

    Micro-Fit 3.0 预压接线端子技术手册

    1. 产品简介


    Micro-Fit 3.0 预压接线端子是一种用于电力传输和信号连接的电子元件,属于电源和信号电缆组件类别。它主要适用于电力传输、电线到板连接以及电线到电线连接的应用场景。这款预压接线端子具有金(Au)镀层,采用红色树脂材料制成,能够提供可靠的电气连接。

    2. 技术参数


    以下是Micro-Fit 3.0 预压接线端子的主要技术规格和技术参数:
    - 产品型号:2147602224
    - 电流能力:最大8.5A
    - 电缆长度:300.00mm
    - 电路数:1
    - 颜色:红色
    - 金属材料:磷青铜
    - 接合镀层:Mating金镀层(最小厚度0.762µm)
    - 终止镀层:Termination锡镀层(最小厚度2.540µm)
    - 线径规格:18 AWG
    - 绝缘直径:1.85mm
    - 包装类型:袋装
    - 净重:3.466克

    3. 产品特点和优势


    Micro-Fit 3.0 预压接线端子具有以下特点和优势:
    - 高可靠性:金镀层确保了长期稳定的电气连接。
    - 易于安装:预压接设计简化了装配过程。
    - 广泛的应用范围:适用于电力传输、电线到板连接及电线到电线连接。
    - 环境友好:符合RoHS和REACH标准,不含卤素,环保安全。

    4. 应用案例和使用建议


    Micro-Fit 3.0 预压接线端子主要用于汽车、工业自动化和消费电子等领域。例如,在汽车电子系统中,它可以用于连接电池到控制器单元的电源线。在工业自动化领域,它可用于机器内部布线。
    使用建议:
    - 在安装过程中,应确保线材与接线端子的配合良好,避免因接触不良导致的电气故障。
    - 定期检查接线端子的状态,特别是镀层是否有磨损或腐蚀现象。

    5. 兼容性和支持


    Micro-Fit 3.0 预压接线端子与以下组件兼容:
    - Micro-Fit 3.0 双排插座(型号:43025)
    - Micro-Fit 3.0 单排插座(型号:43645)
    - Micro-Fit BMI 双排插座(型号:44133)
    - Micro-Fit BMI 单排插座(型号:46623)
    厂商提供技术支持和售后服务,以确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    问题1:接线端子出现接触不良的情况。
    解决方案:检查镀层是否磨损或腐蚀,必要时更换新的接线端子。
    问题2:在安装过程中发现线材难以插入接线端子。
    解决方案:确保线材尺寸符合要求,且线材绝缘层已被正确剥除。

    7. 总结和推荐


    Micro-Fit 3.0 预压接线端子凭借其高可靠性、便捷安装和广泛适用性,成为众多应用领域的理想选择。推荐在需要可靠电力和信号连接的场合中使用。此外,厂商提供的技术支持和服务也保证了用户的使用体验和满意度。

2147602224参数

参数
长*宽*高 300mm(长度)
零件状态 在售
包装方式 散装,袋装

2147602224厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2147602224数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 2147602224 2147602224数据手册

2147602224封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.8436 ¥ 7.1706
300+ $ 0.8322 ¥ 7.0737
1000+ $ 0.8094 ¥ 6.8799
库存: 2500
起订量: 280 增量: 10
交货地:
最小起订量为:200
合计: ¥ 1434.12
